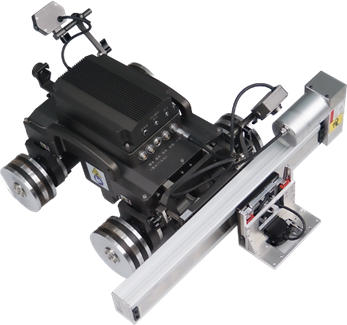

TG-M704 Magnetic Crawler C-scan Hệ thống đo độ dày ăn mòn với độ chính xác 0,04mm và phạm vi 2 ~ 120mm cho thép Không cần nối

Hệ thống đo độ dày ăn mòn quét C của bánh xích từ tính TG-M704 cho phép phát hiện nhanh chóng sự ăn mòn độ dày thành ở độ cao thông qua điều khiển từ xa. Hệ thống cải tiến này giúp loại bỏ nhu cầu sử dụng giàn giáo, đánh bóng bề mặt của các lớp chống ăn mòn và ứng dụng chất tiếp âm.

• Sử dụng bánh xe nam châm vĩnh cửu có độ bền cao bằng đất hiếm để gắn chắc chắn - sẽ không rơi ngay cả khi mất điện
• Thực hiện các chuyển động đa hướng ngang, dọc và đảo ngược trên các bộ phận sắt từ
• Được trang bị đầu dò đo độ dày siêu âm điện từ để sàng lọc và định vị ăn mòn nhanh chóng
• Quét chuyên sâu và chính xác các khu vực nghi ngờ bị ăn mòn để định lượng độ ăn mòn của tường
• Màn hình quét A, B và C tiêu chuẩn để phân tích độ dày toàn diện
• Camera video tích hợp để giám sát bề mặt kiểm tra theo thời gian thực
• Hoạt động điều khiển từ xa với các đường quét cài sẵn để quét tự động

• Tích hợp camera kép phía trước và phía sauđể theo dõi thời gian thực và kiểm soát quỹ đạo
• Lực hút nam châm mạnh với khả năng chịu tải nặng(tải trọng chuyển động hướng lên theo chiều dọc lên tới 16kg)
• Nhiều tư thế chuyển động: vận hành dọc, ngang, nghiêng và đảo ngược
• Độ chính xác chuyển động cao với hệ dẫn động bốn bánh bốn động cơ và phát hiện bước được lập trình ở cấp độ milimet
• Thiết kế nhỏ gọn với bán kính quay vòng nhỏ giúp dễ dàng cơ động
• Hướng dẫn định hướng chuyển động với giám sát video macro
• Định vị khoảng cách (sai số 30mm) với đánh dấu khuyết tật tùy chọn
• Cơ chế kẹp quét chuyên nghiệp đảm bảo độ ổn định khi di chuyển và khớp nối đầu dò
• An toàn điện cao với dây cáp đặc biệt, phích cắm chống cháy nổ và chống rò rỉ
• Hộp bảo vệ kín cho EAMT và các mô-đun mạch

• Máy chủ: CPU ≥ i5/4GHz lõi tứ, màn hình HD độ sáng cao 10,6 inch, ổ cứng tốc độ cao 500G, bảo vệ IPX3
• Cáp điều khiển: 30m (có thể tùy chỉnh 50m)
• Đường chuyển động: kiểu quét tuyến tính, ngoằn ngoèo và kiểu cánh cung
• Chuyển động theo chiều dọc: tốc độ bước 5 ~ 200mm/s, khả năng vượt rào 4mm
• Giá đỡ C-scan: tổng hành trình 300mm (có thể tùy chỉnh), tốc độ 0-80mm/s
• Bán kính cong bề mặt tối thiểu: ≥0,75m (không có chiều cao dư), ≥1,5m (có đường hàn)
• Thân bánh xích: 350×330×230mm, trọng lượng 17kg, chui qua lỗ Φ450mm
• Bộ điều khiển: 220×145×60mm, màn hình cảm ứng 3,5”, trọng lượng 0,4kg
• Video: camera kép, 3 triệu pixel/độ phân giải 2304×1296
• Nguồn điện: AC100~240V, 50/60Hz, tiêu thụ 200VA
• Điều kiện hoạt động: -10oC~+50oC, Độ ẩm ≤85% RH

• Không cần đánh bóng bề mặt - xuyên qua lớp phủ chống ăn mòn và rỉ sét mà không cần chất tiếp âm
• Đo độ dày thông qua lớp phủ bề mặt dày tới 4mm
• Đo không vuông góc lên tới ±25° để đặt đầu dò linh hoạt
• Nhiều định dạng hiển thị: giá trị kỹ thuật số, quét A, quét B dựa trên thời gian và quét B dựa trên khoảng cách
• Thuật toán thông minh chuyên nghiệp với ba chế độ đo độ dày
• Cơ sở dữ liệu tốc độ sóng biến dạng vật liệu tích hợp với các giá trị có thể tùy chỉnh

• Độ chính xác đo độ dày: 0,04mm
• Phạm vi đo: 2 ~ 120mm (Thép)
• Giải phóng mặt bằng / nâng hạ: 4mm
• Không vuông góc: ±25°
• Phạm vi tốc độ âm thanh: 1000~9999 m/s, bước điều chỉnh 1 m/s
• Chức năng cổng: cổng tự động, cổng đơn thủ công, cổng đôi thủ công
• Đầu dò siêu âm điện từ: lực hút từ 15N, Φ30 × 44mm, trọng lượng ≤80g
• Nhiệt độ làm việc: -10 ~ + 50oC

• Hiển thị đồng thờikết quả quét độ dày, A, B và C
• Tạo hồ sơ kiểm tra trực tiếp vớidanh sách giá trị độ dàyđể phân tích dữ liệu
• Tương thích với hệ điều hành (32/64 bit)
