Máy đo độ dày siêu âm độ chính xác cao TG-5700
TG-5700 là máy đo độ dày siêu âm kỹ thuật số cầm tay có độ chính xác cao thế hệ mới có khả năng quét A/B. Sử dụng nguyên lý phản xạ xung của phép đo độ dày siêu âm, nó mang lại độ chính xác vượt trội với độ phân giải đo 0,001mm và phạm vi mỏng tới 0,15mm (thép).
Tổng quan về sản phẩm
Thiết bị tiên tiến này đo chính xác các tấm và các bộ phận đã qua xử lý đồng thời theo dõi độ mỏng do ăn mòn gây ra trong đường ống và bình áp lực trong quá trình vận hành. Lý tưởng cho các ngành công nghiệp dầu khí, hóa chất, luyện kim, đóng tàu, hàng không vũ trụ và năng lượng. Tuân thủ Thông số kỹ thuật hiệu chuẩn dành cho máy đo độ dày siêu âm (JJF 1126-2004).
Đặc điểm chức năng chính
- Nhiều chế độ hiển thị: Quét A, quét B và hiển thị số
- Phạm vi đo rộng với công nghệ "nhiều tiếng vang" độc đáo dành cho các bộ phận siêu mỏng (thép tối thiểu 0,15mm)
- Đo lường có độ chính xác cao với độ phân giải lên tới 0,001mm và độ phân giải lặp lại ± 0,002mm
- Lớp phủ xuyên thấu và đo độ vang tới tiếng vang cho vật liệu có sơn và lớp phủ bề mặt
- Nhiều chế độ đo: MB-E, EE, ME-E cho phôi thông thường; Chế độ THIN cho các chi tiết mỏng
- Chế độ số: độ dày thông thường, tốc độ chênh lệch/giảm và chế độ giá trị tối đa
- Chế độ khuếch đại kép: điều khiển khuếch đại tự động và thủ công
- Chức năng tiết kiệm năng lượng với cài đặt tắt thủ công/tự động
- Hỗ trợ các đầu dò khác nhau bao gồm tinh thể đôi và tinh thể đơn, tần số cao lên đến 20 MHz
- Dung lượng lưu trữ lớn: 100.000 giá trị độ dày, 500 dạng sóng quét A, 500 dạng sóng quét B
- Màn hình màu TFT-LCD 3,5 inch với độ phân giải 320x240 QVGA
- Nhiều phương pháp hiệu chuẩn: hiệu chuẩn một điểm, đa điểm và thủ công
- Chuyển đổi đơn vị hệ mét/đế quốc và hỗ trợ ngôn ngữ tiếng Anh
Vật liệu áp dụng
Thích hợp để đo độ dày của kim loại (thép, gang, nhôm, đồng), nhựa, gốm sứ, thủy tinh, nhựa, sợi thủy tinh và các dây dẫn siêu âm khác.
Nguyên tắc cơ bản
Đo độ dày bằng siêu âm hoạt động tương tự như đo sóng ánh sáng. Xung siêu âm do đầu dò phát ra truyền qua vật liệu và phản xạ từ các bề mặt. Độ dày vật liệu được xác định bằng cách đo chính xác thời gian truyền siêu âm qua vật liệu.
Thông số kỹ thuật
Lưu ý: Công ty có quyền thực hiện các sửa đổi kỹ thuật mà không cần thông báo trước.
| tham số |
Thông số kỹ thuật TG-5700 |
| Loại đầu dò |
Đầu dò tinh thể đơn/đầu dò tinh thể đôi |
| Phạm vi đo (thép 45 #) |
0,15mm - 1800mm |
| Độ ổn định chỉ định |
Công nghệ không giao nhau và nhiều tiếng vang cho độ ổn định và độ tin cậy cao |
| Tần số đo |
4Hz, 8Hz, 16Hz |
| Nghị quyết |
0,1mm, 0,01mm, 0,001mm (0,01 inch, 0,001 inch, 0,0001 inch) |
| Sự chính xác |
0,001mm |
| Máy phát xung |
Phát sóng vuông âm với kết hợp đầu dò tự động |
| Phạm vi tốc độ âm thanh |
400-19999m/s |
| Khối hiệu chuẩn |
4mm (thép) |
| Tự động tắt máy |
5 phút, 10 phút, 20 phút hoặc tắt thủ công |
| Hiệu chuẩn đầu dò |
Hiệu chuẩn một điểm, hiệu chuẩn đa điểm |
| Nhận được |
Điều khiển khuếch đại tự động, Điều khiển khuếch đại thủ công (0-70dB) |
| Chế độ phát hiện |
Tần số vô tuyến (RF), nửa sóng dương (POS), nửa sóng âm (NEG), toàn sóng (FULL) |
| Chế độ đo |
MB-E, EE (lớp phủ xuyên thấu), ME-E (nhiều tiếng vang), THIN (tường mỏng) |
| Chế độ số |
Giá trị độ dày, tốc độ chênh lệch/giảm, giá trị tối đa/tối thiểu |
| Chế độ quét A |
Có sẵn |
| Chế độ quét B |
Có sẵn |
| Chỉ báo khớp nối |
Có sẵn |
| Chỉ báo pin |
Có sẵn |
| Ngôn ngữ |
Tiếng Anh |
| Đơn vị |
mm/inch |
| Thao tác thực đơn |
Có sẵn |
| Chức năng phần mềm |
Cài đặt cổng động, xóa tiếng vang, xóa tiếng vang, đóng băng tiếng vang, dịch và chia tỷ lệ |
| Chức năng lưu trữ |
100.000 giá trị độ dày (100 nhóm), 500 dạng sóng quét A, 500 dạng sóng quét B |
| Nâng cấp chương trình máy chủ |
Có sẵn |
| Trưng bày |
Màn hình màu TFT-LCD 3,5" QVGA (320×240) |
| Truyền dữ liệu |
Giao tiếp nối tiếp RS-232 và USB |
| Nhiệt độ làm việc |
-10oC đến +50oC (yêu cầu đặc biệt: -20oC) |
| Điện áp làm việc |
Bốn pin AA có dấu nhắc điện áp thấp |
| kích thước tổng thể |
204 x 100 x 36 (mm) |
| Tổng trọng lượng |
310 g (Không có pin) |
| Ắc quy |
4 pin khô AA |
Giao hàng tiêu chuẩn

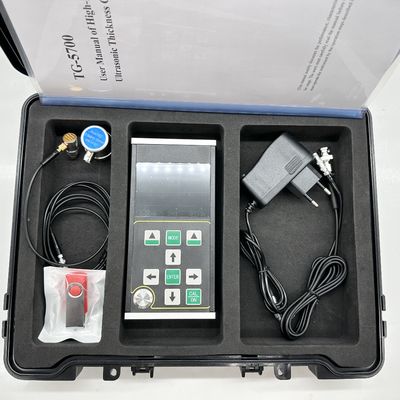

- Bộ phận chính TG-5700 - 1 cái
- Đầu dò phần tử đơn 2,5M Φ20 (phạm vi thử nghiệm 4-1800mm) - 1 cái
- Chai tiếp nối - 1 cái
- Hộp đựng - 1 cái
- Hướng dẫn sử dụng - 1 cái
- Giấy chứng nhận hiệu chuẩn - 1 cái
Phụ kiện tùy chọn
- Đầu dò khác nhau với tần số khác nhau, đầu dò đơn 8 mm/10 mm/12 mm và đầu dò độ dày siêu âm TR
- Khối nêm bước khác nhau
- Phần mềm dữ liệu PC
Bao bì
Gói xuất khẩu tiêu chuẩn, bang
Đầu dò tùy chọn
| Mô hình thăm dò |
Tính thường xuyên |
Kích cỡ |
Phạm vi |
| Đầu dò tinh thể đôi TS400 |
10 MHz |
5mm |
0,5-50mm |
| Đầu dò tinh thể đôi TS500 |
5 MHz |
5mm |
1,0-65mm |
| Đầu dò tinh thể đôi TS510 |
5 MHz |
10mm |
1,0-500mm |
| Đầu dò tinh thể đơn DTM15 |
15 MHz |
6mm |
0,15-22,5mm |
| Đầu dò tinh thể đơn DTM7.5 |
7,5 MHz |
6mm |
0,5-22,5mm |
| Đầu dò tinh thể đơn DTM10 |
10 MHz |
6mm |
0,3-22,5mm |
| Đầu dò tinh thể đơn DTM5 |
5 MHz |
6mm |
1,0-22,5mm |
| Đầu dò tinh thể đơn BD510 |
10 MHz |
10mm |
1-1000mm |
| Đầu dò tinh thể đơn BD212 |
2 MHz |
12 mm |
4-1800mm |
| Cáp đầu dò tinh thể đôi |
- |
| Cáp đầu dò tinh thể đơn |
- |
