Thông tin chi tiết sản phẩm:
|
| Loại đầu dò: | Đầu dò tinh thể đơn / đầu dò tinh thể kép |
|---|

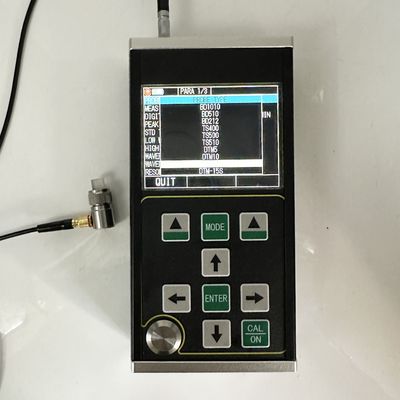

TG-5700 là loại máy đo độ dày siêu âm kỹ thuật số cầm tay có độ chính xác cao mới với chức năng quét A/B. Nó áp dụng nguyên lý đo độ dày siêu âm dựa trên phản xạ xung. Nó phù hợp để đo độ dày vật liệu có thể làm cho sóng siêu âm truyền trong vật liệu với tốc độ không đổi và thu được sự phản xạ từ mặt sau của vật liệu. Độ phân giải đo là 0,001mm và phạm vi đo mỏng tới 0,15mm (thép).
Sản phẩm này có thể đo chính xác các tấm và các bộ phận được xử lý. Mặt khác, nó có thể theo dõi mức độ mỏng của đường ống và bình chịu áp lực trong thiết bị sản xuất sau khi bị ăn mòn trong quá trình sử dụng. Nó có thể được sử dụng trong dầu khí, công nghiệp hóa chất, luyện kim, đóng tàu, hàng không vũ trụ, năng lượng và các lĩnh vực khác.
Sản phẩm này tuân thủ các tiêu chuẩn sau: Thông số hiệu chuẩn dành cho máy đo độ dày siêu âm (JJF 1126-2004).
Nó phù hợp để đo độ dày của kim loại (như thép, gang, nhôm, đồng, v.v.), nhựa, gốm sứ, thủy tinh, nhựa, sợi thủy tinh và các dây dẫn siêu âm tốt khác.
Nguyên lý đo độ dày siêu âm tương tự như nguyên lý đo sóng ánh sáng. Xung siêu âm do đầu dò phát ra sẽ chạm tới vật thể đo và lan truyền trong vật thể. Khi nó chạm tới bề mặt vật liệu, nó sẽ được phản xạ trở lại đầu dò. Độ dày của vật liệu đo được xác định bằng cách đo chính xác thời gian truyền sóng siêu âm trong vật liệu.
Lưu ý: công ty có quyền thực hiện các sửa đổi kỹ thuật mà không cần thông báo trước.
| Mục | TG-5700 |
|---|---|
| Loại đầu dò | Đầu dò tinh thể đơn/đầu dò tinh thể đôi |
| Phạm vi đo (thép 45 #) | 0,15mm - 1800mm |
| Độ ổn định chỉ định | Công nghệ vượt 0 và nhiều tiếng vang được áp dụng để đảm bảo rằng giá trị đo độ dày không bị ảnh hưởng bởi cường độ tiếng vang, hệ số suy giảm vật liệu, mức tăng và chiều cao cổng, đồng thời có độ ổn định và độ tin cậy đo cao. |
| Tần số đo | 4Hz, 8Hz, 16Hz |
| Nghị quyết | 0,1mm,0,01mm,0,001mm(0,01 inch,0,001 inch,0,0001 inch) |
| Sự chính xác | 0,001mm |
| Máy phát xung | Phát xạ sóng vuông âm được sử dụng, độ rộng xung và điện áp được tự động khớp với đầu dò. |
| Phạm vi tốc độ âm thanh | 400-19999m/s |
| Khối hiệu chuẩn | 4mm (thép) |
| Tự động tắt máy | Người ta có thể chọn 5 phút, 10 phút, 20 phút và tắt thủ công. |
| Hiệu chuẩn đầu dò | Hiệu chuẩn một điểm, hiệu chuẩn đa điểm |
| Nhận được | Điều khiển khuếch đại tự động, Điều khiển khuếch đại thủ công |
| Đạt được phạm vi | 0~70dB |
| Chế độ phát hiện | Tần số vô tuyến (RF), nửa sóng dương (POS), nửa sóng âm (NEG), toàn sóng (FULL) |
| Chế độ đo | (1) MB-E: chế độ đo dựa trên thời gian truyền từ tiếng vang ban đầu đến tiếng vang đáy đầu tiên; (2) EE: chế độ đo lớp phủ xuyên thấu, tiếng vang Em-En tùy ý là tùy chọn; (3) ME-E: chế độ đo nhiều tiếng vang; (4) THIN: chế độ đo thành mỏng; |
| Chế độ số | Chế độ giá trị độ dày, chế độ tốc độ chênh lệch/giảm, chế độ giá trị tối đa/tối thiểu |
| Chế độ quét A | Có sẵn |
| Chế độ quét B | Có sẵn |
| Chỉ báo khớp nối | Có sẵn |
| Chỉ báo pin | Có sẵn |
| Ngôn ngữ | Tiếng Anh |
| Đơn vị | mm/inch |
| Thao tác thực đơn | Có sẵn |
| Chức năng phần mềm | Cài đặt cổng động, cài đặt xóa tiếng vang (Trống), cài đặt xóa tiếng vang (E-blank), đóng băng tiếng vang, dịch tiếng vang và chia tỷ lệ |
| Chức năng lưu trữ | Nó có thể lưu trữ 100.000 độ dày (100 nhóm, 1000 trong mỗi nhóm), 500 nhóm dạng sóng quét A và 500 nhóm dạng sóng quét B cùng một lúc. |
| Nâng cấp chương trình máy chủ | Có sẵn |
| Trưng bày | Màn hình LCD-LCD màu 3,5" QVGA (320 × 240) |
| Truyền dữ liệu | Nó hỗ trợ giao tiếp nối tiếp RS-232 và USB để truyền dữ liệu đến máy tính. |
| Nhiệt độ làm việc | -10oC～＋50oC; Với các yêu cầu đặc biệt, nó có thể đạt tới -20oC; |
| Điện áp làm việc | Cần có bốn pin AA số 5. Khi nguồn điện không đủ, sẽ có dấu nhắc điện áp thấp. |
| kích thước tổng thể | 204 x 100 x 36 (mm) |
| Tổng trọng lượng | 310 g (Không có pin) |
| Ắc quy | 4 pin khô AA |

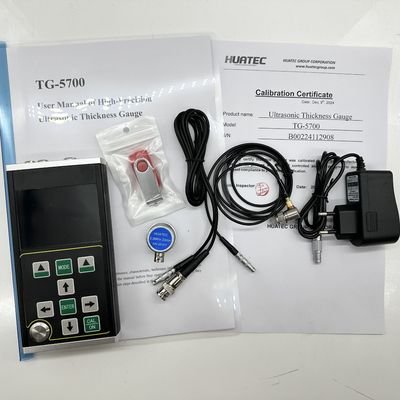

Bao bì: Gói xuất khẩu tiêu chuẩn, bang
| Người mẫu | Tính thường xuyên | Kích cỡ | Phạm vi |
|---|---|---|---|
| Đầu dò tinh thể đôi TS400 | 10 MHz | 5mm | 0,5-50mm |
| Đầu dò tinh thể đôi TS500 | 5 MHz | 5mm | 1,0-65mm |
| Đầu dò tinh thể đôi TS510 | 5 MHz | 10mm | 1,0-500mm |
| Đầu dò tinh thể đơn DTM15 | 15 MHz | 6mm | 0,15-22,5mm |
| Đầu dò tinh thể đơn DTM7.5 | 7,5 MHz | 6mm | 0,5-22,5mm |
| Đầu dò tinh thể đơn DTM10 | 10Mh | 6mm | 0,3-22,5mm |
| Đầu dò tinh thể đơn DTM5 | 5M | 6mm | 1,0-22,5mm |
| Đầu dò tinh thể đơn BD510 | 10Mh | 10mm | 1-1000mm |
| Đầu dò tinh thể đơn BD212 | 2 MHz | 12 mm | 4-1800mm |
| Cáp đầu dò tinh thể đôi | - | - | - |
| Cáp đầu dò tinh thể đơn | - | - | - |
