Thông tin chi tiết sản phẩm:
|
| Loại đầu dò: | Đầu dò tinh thể đơn / đầu dò tinh thể kép |
|---|

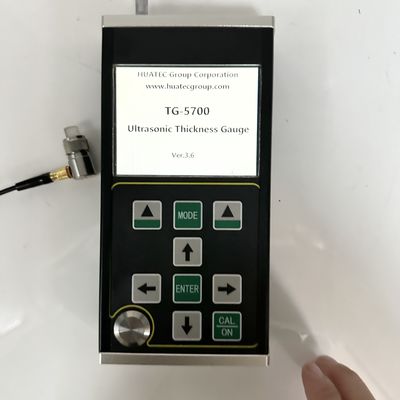

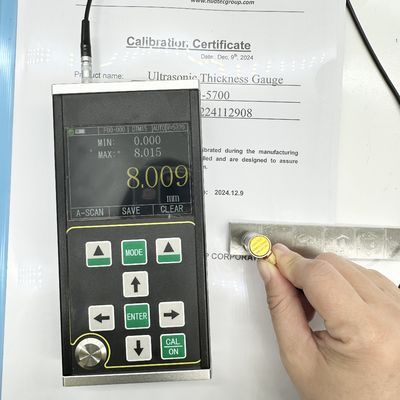

TG-5700 là máy đo độ dày siêu âm kỹ thuật số cầm tay có độ chính xác cao thế hệ mới có khả năng quét A/B. Sử dụng nguyên lý phản xạ xung của phép đo độ dày siêu âm, thiết bị này được thiết kế cho các vật liệu có sóng siêu âm lan truyền với tốc độ không đổi và phản xạ từ các bề mặt phía sau. Với độ phân giải đo 0,001mm và phạm vi bắt đầu từ 0,15mm (thép), nó mang lại độ chính xác vượt trội cho các ứng dụng công nghiệp.
Thiết bị này đo chính xác các tấm và các bộ phận đã qua xử lý đồng thời theo dõi độ mỏng do ăn mòn gây ra trong đường ống và bình áp lực trong thiết bị sản xuất. Các ứng dụng trải rộng trên các ngành công nghiệp dầu khí, hóa chất, luyện kim, đóng tàu, hàng không vũ trụ và năng lượng.
Tuân thủ Thông số kỹ thuật hiệu chuẩn dành cho máy đo độ dày siêu âm (JJF 1126-2004).
Thích hợp để đo độ dày của kim loại (thép, gang, nhôm, đồng), nhựa, gốm sứ, thủy tinh, nhựa, sợi thủy tinh và các dây dẫn siêu âm khác.
Đo độ dày bằng siêu âm hoạt động tương tự như đo sóng ánh sáng. Xung siêu âm do đầu dò phát ra tới vật thể đo, truyền qua vật liệu, phản xạ từ bề mặt vật liệu trở lại đầu dò. Độ dày vật liệu được xác định bằng cách đo chính xác thời gian truyền siêu âm qua vật liệu.
Lưu ý: Công ty có quyền thực hiện các sửa đổi kỹ thuật mà không cần thông báo trước.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại đầu dò | Đầu dò tinh thể đơn / Đầu dò tinh thể đôi |
| Phạm vi đo (thép 45 #) | 0,15mm - 1800mm |
| Độ ổn định chỉ định | Công nghệ không giao nhau và nhiều tiếng vang đảm bảo phép đo độ dày không bị ảnh hưởng bởi cường độ tiếng vang, hệ số suy giảm vật liệu, mức tăng và chiều cao cổng |
| Tần số đo | 4Hz, 8Hz, 16Hz |
| Nghị quyết | 0,1mm, 0,01mm, 0,001mm (0,01 inch, 0,001 inch, 0,0001 inch) |
| Sự chính xác | 0,001mm |
| Máy phát xung | Phát sóng vuông âm với độ rộng xung và điện áp tự động điều chỉnh |
| Phạm vi vận tốc âm thanh | 400-19999m/s |
| Khối hiệu chuẩn | 4mm (thép) |
| Tự động tắt máy | 5 phút, 10 phút, 20 phút hoặc tắt thủ công |
| Hiệu chuẩn đầu dò | Hiệu chuẩn một điểm, hiệu chuẩn đa điểm |
| Nhận được | Điều khiển khuếch đại tự động, Điều khiển khuếch đại thủ công |
| Tăng phạm vi | 0-70dB |
| Chế độ phát hiện | Tần số vô tuyến (RF), Nửa sóng dương (POS), Nửa sóng âm (NEG), Toàn sóng (FULL) |
| Chế độ đo | MB-E, EE, ME-E, THIN |
| Chế độ số | Giá trị độ dày, Tỷ lệ chênh lệch/Giảm, Giá trị tối đa/Tối thiểu |
| Chế độ quét A | Có sẵn |
| Chế độ quét B | Có sẵn |
| Chỉ báo khớp nối | Có sẵn |
| Chỉ báo pin | Có sẵn |
| Ngôn ngữ | Tiếng Anh |
| Đơn vị | mm/inch |
| Thao tác thực đơn | Có sẵn |
| Chức năng phần mềm | Cài đặt cổng động, Xóa trống, Xóa tiếng vang, Đóng băng tiếng vang, Dịch tiếng vang và chia tỷ lệ |
| Chức năng lưu trữ | 100.000 giá trị độ dày (100 nhóm, 1000 mỗi nhóm), 500 dạng sóng quét A, 500 dạng sóng quét B |
| Nâng cấp chương trình máy chủ | Có sẵn |
| Trưng bày | Màn hình màu TFT-LCD 3,5" QVGA (320×240) |
| Truyền dữ liệu | Giao tiếp nối tiếp RS-232 và USB |
| Nhiệt độ làm việc | -10oC đến +50oC (yêu cầu đặc biệt: -20oC) |
| Điện áp làm việc | Bốn pin AA có dấu nhắc điện áp thấp |
| Kích thước tổng thể | 204 x 100 x 36 (mm) |
| Tổng trọng lượng | 310 g (Không có pin) |
| Ắc quy | 4 pin khô AA |
Nhiều loại đầu dò với tần số khác nhau, đầu dò đơn 8 mm/10 mm/12 mm, đầu dò độ dày siêu âm TR, khối nêm bậc và phần mềm dữ liệu PC.
| Loại đầu dò | Tính thường xuyên | Kích cỡ | Phạm vi |
|---|---|---|---|
| Đầu dò tinh thể đôi TS400 | 10 MHz | 5mm | 0,5-50mm |
| Đầu dò tinh thể đôi TS500 | 5 MHz | 5mm | 1,0-65mm |
| Đầu dò tinh thể đôi TS510 | 5 MHz | 10mm | 1,0-500mm |
| Đầu dò tinh thể đơn DTM15 | 15 MHz | 6mm | 0,15-22,5mm |
| Đầu dò tinh thể đơn DTM7.5 | 7,5 MHz | 6mm | 0,5-22,5mm |
| Đầu dò tinh thể đơn DTM10 | 10 MHz | 6mm | 0,3-22,5mm |
| Đầu dò tinh thể đơn DTM5 | 5 MHz | 6mm | 1,0-22,5mm |
| Đầu dò tinh thể đơn BD510 | 10 MHz | 10mm | 1-1000mm |
| Đầu dò tinh thể đơn BD212 | 2 MHz | 12 mm | 4-1800mm |
| Cáp đầu dò tinh thể đôi | |||
| Cáp đầu dò tinh thể đơn | |||
Gói xuất khẩu tiêu chuẩn, bang. Tùy chọn đóng gói tùy chỉnh có sẵn theo yêu cầu.
