Chuyên đường xoắn ốc xoắn ốc xoắn ốc xoắn ốc 300mm

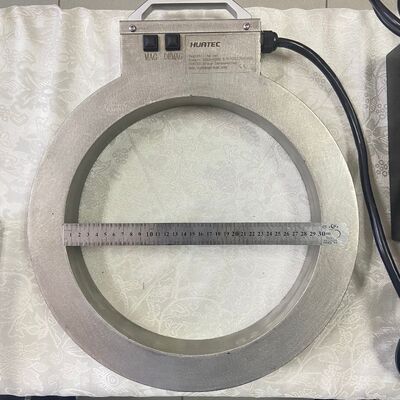

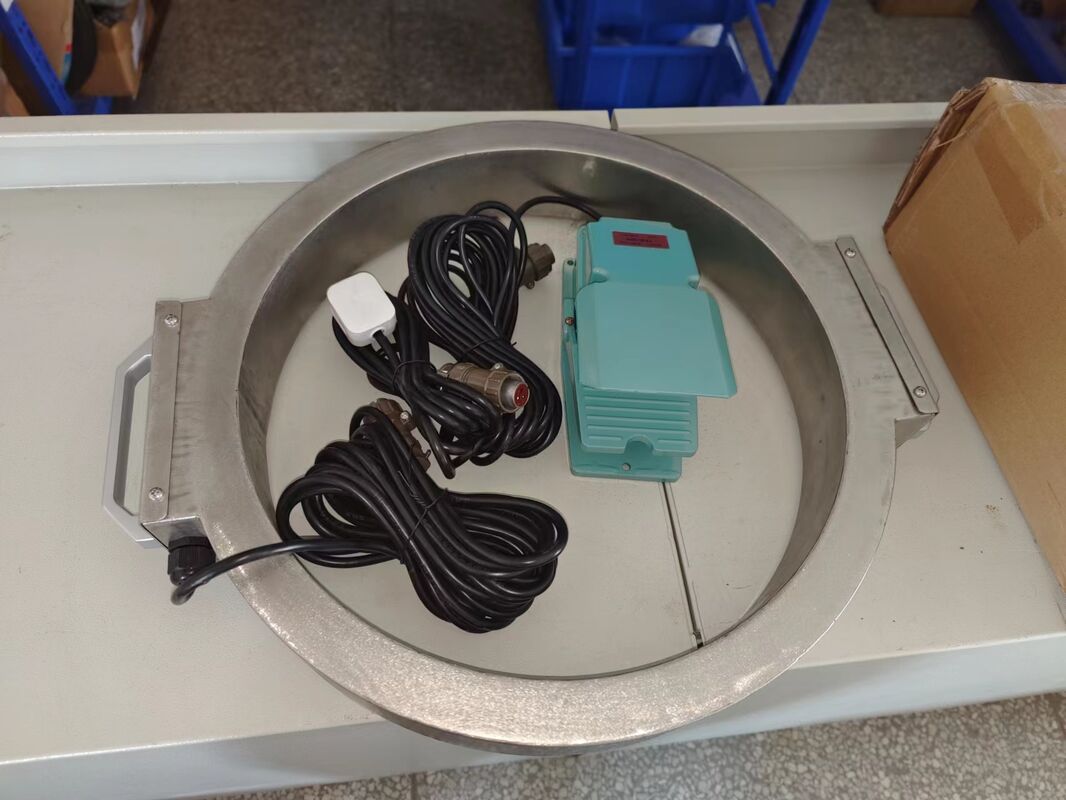

Máy dò khuyết tật hạt từ tính tròn đường kính cuộn dây AC 300mm

I. Thông số chính

II. Giới thiệu chức năng

1, Từ hóa - khởi động trường điện từ để từ hóa phôi;

2, Khử từ - trường khử từ bắt đầu khử từ phôi;

3, Báo động quá nhiệt - cuộn dây có cảm biến nhiệt độ 75°C tích hợp. Khi vượt quá nhiệt độ cài đặt, nó sẽ chuyển sang trạng thái bảo vệ;

III. Lắp đặt và vận hành

Lắp đặt:

1. Thiết bị phải được lắp đặt trong môi trường khô ráo, không có bụi kim loại, khí ăn mòn và vật liệu dễ cháy nổ;

2. Nhiệt độ môi trường xung quanh không được thấp hơn -10°C và không cao hơn +40°C;

3. Độ ẩm tương đối của không khí không được lớn hơn 85%;

4. Kết nối ống và dây giữa thiết bị lắp đặt và các thiết bị phụ trợ phải được kết nối theo biển báo và đế cắm;

5. Nguồn điện (nguồn điện, nguồn khí, v.v., theo môi trường lắp đặt thiết bị và điều kiện vận hành), và vỏ thiết bị phải được nối đất an toàn;

Vận hành:

1. Sau khi thiết bị được lắp đặt đúng vị trí, trước tiên hãy kiểm tra xem tất cả các dây kết nối và vít cố định có bị lỏng và rơi ra không;

2. Sử dụng thiết bị đo để đo xem điện áp ở đầu trên của công tắc chính của máy có đáp ứng yêu cầu của môi trường lắp đặt thiết bị và điều kiện vận hành không;

3. Kiểm tra từng hành động chức năng, nhấn hoặc gạt thủ công từng công tắc chức năng, và từng hành động chức năng của thiết bị phải được thực hiện tương ứng;

4. Kiểm tra hiệu quả khử từ: kiểm tra xem từ dư sau khi khử từ có đáp ứng yêu cầu không;

5. Sau khi vượt qua quá trình vận hành và kiểm tra, thiết bị có thể được đưa vào sản xuất.

IV. Bảo trì định kỳ

Sau khi sử dụng thiết bị, các thao tác sau đây phải được thực hiện:

1. Tắt công tắc nguồn và ngắt nguồn điện của thiết bị;

2. Ngắt công tắc chính của nguồn điện bên ngoài;

3. Làm sạch vết dầu trên bề mặt cuộn dây và giữ cho toàn bộ thiết bị sạch sẽ;

4. Kiểm tra đường dây kết nối mạch, cáp và bộ phận cố định xem có bị lỏng và lão hóa trong vòng một tháng không;

5. Kiểm tra xem nồng độ huyền phù từ có đạt tiêu chuẩn hàng ngày không;

6. Phải sử dụng dung dịch tẩy rửa trung tính để làm sạch vết dầu trên bề mặt thiết bị;

7. Nếu vỏ bị hư hỏng, nghiêm cấm tiếp tục sử dụng;

V. Nguyên lý dò khuyết tật

Nguyên lý điện từ

Dòng điện từ hóa tạo ra một trường điện từ qua bề mặt phôi sắt từ (AC và DC nửa sóng có hiệu ứng bề mặt). Sự tồn tại của khuyết tật sẽ cắt đứt đường sức từ, tạo ra một trường từ rò rỉ và hấp thụ các hạt từ. Các hạt từ tích tụ tạo thành các vết từ. Sự tồn tại của khuyết tật có thể được phán đoán bằng cách quan sát các vết từ (vết từ thực chất là khuyết tật được phóng đại).

Phương pháp từ dư

Khác với phương pháp liên tục, phôi được từ hóa trước, sau đó ngâm trong huyền phù từ trong một khoảng thời gian, và các hạt từ được hấp thụ bởi từ dư của phôi để tạo thành vết từ. Phương pháp này bị giới hạn ở các yêu cầu thấp, đơn hướng và cường độ cảm ứng từ dư của phôi Br≥0,8t.

Từ dư đề cập đến kích thước của từ trường còn lại sau khi dò khuyết tật, thường được đo bằng Gauss (Gs), millitesla (mT), ampere/mét (A/m). 1mT=10Gs, 80A/m=1Gs, kích thước của từ dư liên quan đến vật liệu của phôi.

Huyền phù từ(bột từ phải được khuấy đều và lơ lửng trong chất lỏng trước khi dò khuyết tật.)

Bột từ được xử lý để đạt yêu cầu về kích thước hạt nhất định của bột sắt. Phương pháp ướt dò khuyết tật bằng hạt từ nói chung có thể đạt hơn 400 mesh.

Bột từ huỳnh quang là bột từ thông thường cộng với một chất hóa học, thường được gọi là chất làm sáng huỳnh quang, được thêm vào sau khi đèn huỳnh quang chiếu sáng có thể phát ra ánh sáng huỳnh quang, có thể tăng độ nhạy dò khuyết tật, quan sát thuận tiện.

Công thức huyền phù dầu-từ: (hoặc bột từ gốc dầu số 3 để dò khuyết tật)

(mùa đông) dầu biến áp (25#) : dầu hỏa không mùi = 1:3

(mùa hè) dầu biến áp (25#) : dầu hỏa không mùi = 1:2 -- 1:3

Dầu hỗn hợp: bột từ thông thường không huỳnh quang = 1000ml: 10-20g

Dầu hỗn hợp: bột từ huỳnh quang = 1000ml: 2g-3g

Công thức huyền phù nước: bột từ huỳnh quang gốc nước hỗn hợp với một lượng nhỏ nước để khuấy bột từ thành dạng sệt, sau đó thêm đủ nước (bột huyền phù hỗn hợp đã chứa chất phân tán, chất chống tạo bọt, chất chống gỉ), tỷ lệ bột từ huỳnh quang không hỗn hợp như sau;

chất phân tán 21g Chất chống gỉ 21g

Chất chống tạo bọt 21g Hạt từ huỳnh quang 2g—3g

Nước 1L

Độ nhạy

Độ nhạy đề cập đến độ chính xác của dò khuyết tật bằng hạt từ, thường được kiểm tra bằng tiêu chuẩn QUỐC GIA loại A. Kiểm tra tiêu chuẩn loại A thường được gọi là kiểm tra độ nhạy. Tấm kiểm tra tiêu chuẩn loại A có ba loại độ nhạy: cao, trung bình và thấp. Giá trị phân số nhỏ hơn trong loại A, cường độ cảm ứng từ hiệu quả có thể hiển thị vết từ càng cao. (A-15/100, A-30/100, A-60/100, A-7/50, A-15/50, A-30/50, sáu điểm, độ nhạy cao nhất của phim kiểm tra số 1 bao gồm A-15/100, A-7/50. Tấm kiểm tra số 2 có độ nhạy trung bình, phù hợp với hầu hết các ngành công nghiệp, bao gồm A-30/100, A-15/50. Tấm kiểm tra số 3 có độ nhạy thấp nhất, bao gồm A-60/100 và A-30/50.)

Phương pháp sử dụng tấm kiểm tra độ nhạy tiêu chuẩn (thích hợp cho phương pháp liên tục),thường sử dụng tấm kiểm tra tiêu chuẩn loại A số 2 (30/100 hoặc 15/50) để lựa chọn dòng điện từ hóa cho dò khuyết tật.

Các khuyết tật nhân tạo có thể được hiển thị rõ ràng trên bề mặt nhẵn của tấm kiểm tra bằng cách ép chặt bề mặt tấm kiểm tra có khuyết tật nhân tạo với phôi đang được kiểm tra, từ từ cho huyền phù từ chảy qua phôi và áp dụng dòng điện từ hóa thích hợp (điều chỉnh theo hướng chu vi và hướng dọc tương ứng). Giá trị của dòng điện từ hóa là thông số từ hóa phù hợp.
