Thông tin chi tiết sản phẩm:
|
| Nhiệt độ bảo quản: | -20 ~ 50 C | Nhiệt độ làm việc: | -10 ~ +40 C |
|---|---|---|---|
| Độ ẩm tương đối: | <80% không ngưng tụ | Tăng nhiệt độ làm việc: | <18 C |
| Tốc độ tải tạm thời: | >50% | ||
| Làm nổi bật: | thiết bị kiểm tra hạt từ tính,thiết bị kiểm tra hạt từ tính |
||

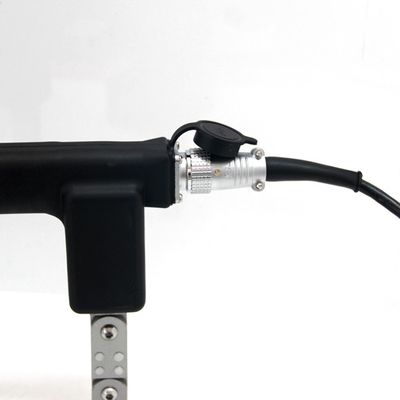

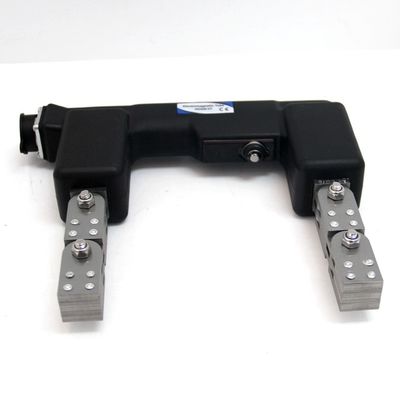

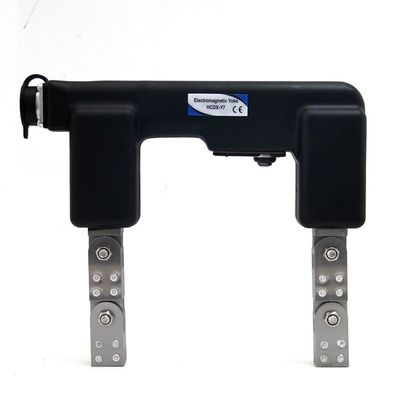

Máy dò khuyết tật từ tính di động Yoke điện từ AC/DC Handy Yoke HCDX-Y7T
Tổng quan về Yoke AC/DC điện từ
Máy dò khuyết tật hạt từ tính kiểu Handy Magna Yoke Model HCDX-Y7T, loại sạc có các đặc điểm cấu trúc nhỏ gọn, bố cục hợp lý, kích thước nhỏ, trọng lượng nhẹ và tính di động tiện lợi. Máy dò khuyết tật có thể được sử dụng trực tiếp bằng dòng điện xoay chiều và cũng có thể được sử dụng cho nguồn điện từ hóa AC (bộ pin AC) và nguồn điện từ hóa DC (bộ pin biến tần DC-AC), hiệu quả và di động. Nó phù hợp để kiểm tra mối hàn thân tàu, phát hiện mối hàn kết cấu thép trên cao và vận hành bên trong bình chịu áp lực. Thiết bị này phù hợp với các bộ phận kết cấu thép của ngành điện, luyện kim, hóa dầu, máy móc và các ngành công nghiệp khác, chẳng hạn như nồi hơi, bình chịu áp lực, đường ống áp lực, mối hàn thân tàu và cấu trúc hàn của nhiều loại bề mặt vật liệu sắt từ và phát hiện khuyết tật hạt từ gần bề mặt.
Thiết bị này tuân thủ các yêu cầu tiêu chuẩn của JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024."điều kiện kỹ thuật của máy dò khuyết tật yoke điện từ".
Tính năng sản phẩm
Hoàn toàn kín, kết cấu bền
Chống hóa chất và mài mòn
Thiết kế pin biến tần DC-AC, các tùy chọn vận hành AC và DC để kiểm tra bề mặt và dưới bề mặt
Vượt quá thông số kỹ thuật nâng của ASTM
Ba chế độ cấp nguồn có thể được chọn tự do:
Có những nơi kết nối trực tiếp với nguồn điện AC, có thể kết nối trực tiếp với nguồn điện AC.
Có thể sử dụng nguồn điện từ hóa AC (bộ pin biến tần DC-AC) để cung cấp điện AC mà không cần cắm trực tiếp vào nguồn điện AC.
Có thể sử dụng nguồn điện từ hóa DC (bộ pin DC) để thực hiện chức năng từ hóa DC.
Nguồn điện từ hóa AC (bộ pin biến tần DC-AC) có các chức năng điều chỉnh điện áp, quá tải, quá dòng và xả quá mức.
Khi lực nâng không đủ, nguồn sẽ tự động ngắt để đảm bảo độ nhạy của việc phát hiện khuyết tật.

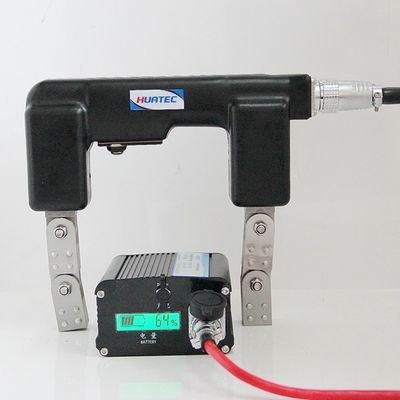

Chức năng hiển thị nguồn có thể hiển thị nguồn pin hiện tại và có chức năng báo động bằng âm thanh và ánh sáng.
Tích hợp chip vi tính để ổn định điện áp đầu ra và đảm bảo độ nhạy phát hiện.
Từ hóa có thể điều chỉnh

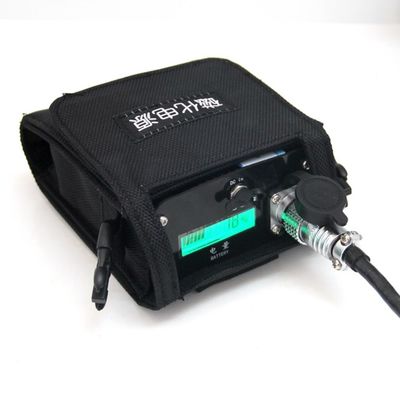

Túi đeo thắt lưng làm việc đặc biệt có thể mang theo bộ pin, huyền phù từ tính, chất tương phản, đầu dò yoke, v.v.
Hướng dẫn kiểu máy
| Yoke điện từ | HCDX-Y1 | HCDX-Y7 | HCDX-Y7L | HCDX-Y7T |
| Khoảng cách điện cực | 0～210mm | 0～210mm | 0～210mm | 0～210mm |
| Dòng điện tối đa | 2.8A | 2.8A | 2.8A | 2.8A |
| Trọng lượng | 2.2kg | 2.4kg | 2.4kg | 2.6kg |

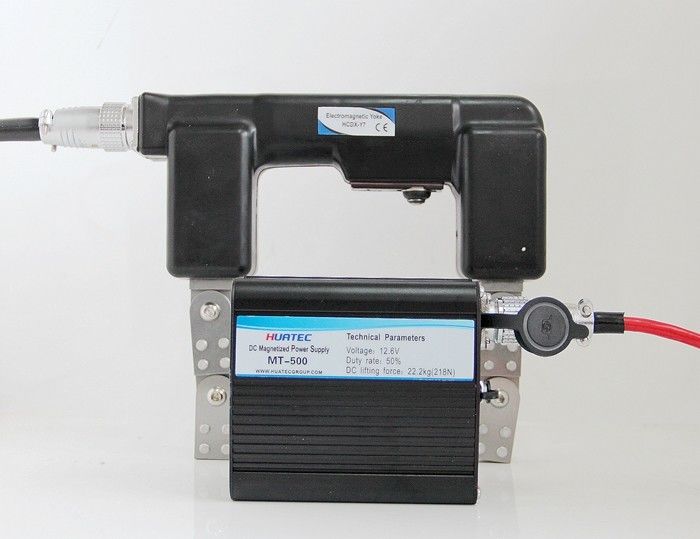

| Chức năng chính | Từ hóa dòng điện xoay chiều trực tiếp | Từ hóa dòng điện xoay chiều trực tiếp Từ hóa DC của bộ pin sạc MT-500 |
Từ hóa dòng điện xoay chiều trực tiếp Từ hóa AC của bộ pin sạc MT-600 |
Từ hóa dòng điện xoay chiều trực tiếp |
Thông số kỹ thuật
Nhiệt độ làm việc: -10 ~ +40 C
Nhiệt độ bảo quản: -20 ~ 50 C
Độ ẩm tương đối:<80% không ngưng tụ
Tăng nhiệt độ làm việc:<18 C
Tỷ lệ tải tạm thời: >50%
Độ nhạy: Rãnh 15/50 của mẫu thử nghiệm tiêu chuẩn A1 hiển thị rõ ràng.
Công suất nâng tối thiểu AC: >4.5kg (44N)
Công suất nâng tối thiểu DC: >18.1kg (177N)
Cấu hình tiêu chuẩn:
HCDX-Y7T
Máy chủ máy dò khuyết tật bột từ 1

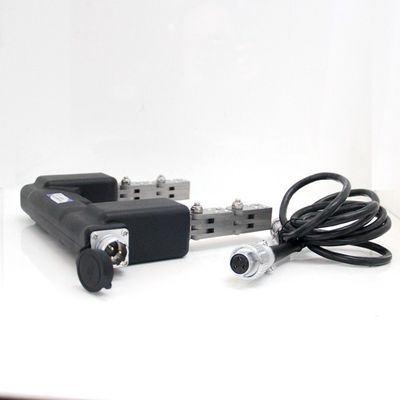

Đường dây điện 1
Bộ pin biến tần DC-AC loại sạc MT610 (nguồn điện từ hóa AC) 1
Ba lô nguồn AC 1
Bộ chuyển đổi nguồn 1
Đường kết nối đầu ra AC 1

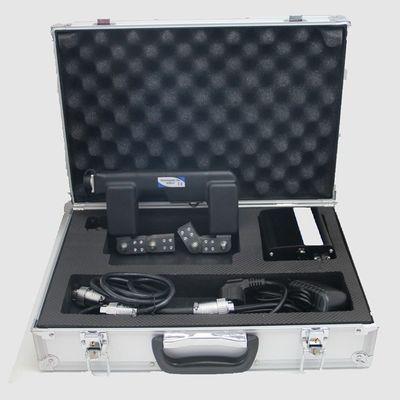

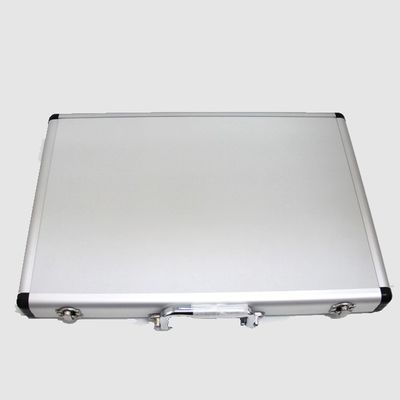

Hộp đựng dụng cụ 1
Ví dụ về khuyết tật: Vị trí khuyết tật:
Bao gồm Mối nối Bề mặt và dưới bề mặt Lý tưởng cho: Vết nứt do mỏi
Vết nứt co ngót Vết rách Laps Kiểm tra tại hiện trường
Xỉ hàn Vết nứt mài Kiểm tra trong quá trình sử dụng
Vết nứt tôi Môi trường khắc nghiệt
Kiểm tra mối hàn
