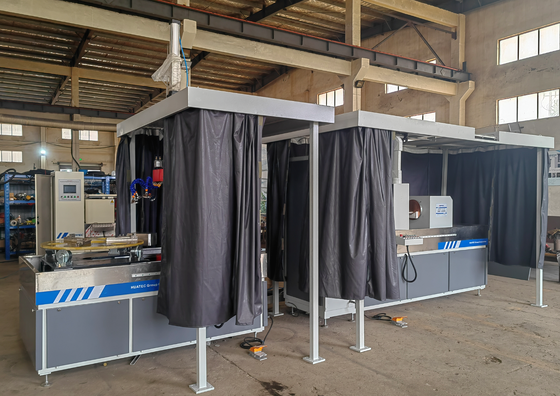

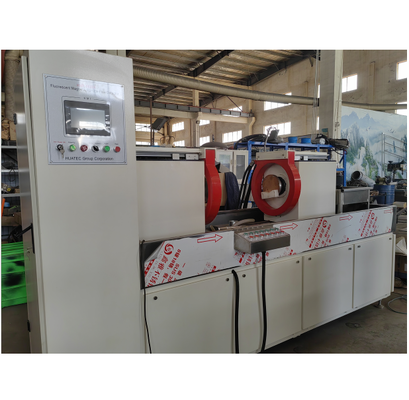

Máy dò khuyết tật hạt từ huỳnh quang loại băng ghế

I. Nguyên lý hoạt động

Kiểm tra hạt từ sử dụng sự tương tác giữa từ trường rò rỉ tại vị trí khuyết tật của phôi và các hạt từ tính. Nó tận dụng sự khác biệt về độ từ thẩm giữa các khuyết tật trên bề mặt và gần bề mặt (chẳng hạn như vết nứt, tạp chất xỉ, vệt tóc, v.v.) của các sản phẩm thép và độ từ thẩm của thép. Sau khi từ hóa, từ trường ở các bộ phận không liên tục của các vật liệu này sẽ bị biến dạng, dẫn đến rò rỉ từ thông một phần và tạo ra từ trường rò rỉ. Bằng cách tận dụng đặc điểm là từ trường rò rỉ tại vị trí khuyết tật có thể hấp thụ các hạt từ tính, Điều này thu hút bột từ để tạo thành sự tích tụ bột từ tại vị trí khuyết tật - dấu vết từ tính. Trong điều kiện ánh sáng thích hợp, vị trí và hình dạng của khuyết tật được tiết lộ

II. Cách sử dụng

Máy dò khuyết tật hạt từ huỳnh quang được sử dụng để phát hiện các khuyết tật nhỏ như vết nứt và tạp chất xỉ trên và gần bề mặt của phôi từ tính (chẳng hạn như khớp nối) do rèn, tôi, mài, mỏi, gia công ren, v.v.

Thông số kỹ thuật bộ phận

đường kính＜φ400mm, chiều dài 200~500mm

III. Tiêu chuẩn

Máy dò khuyết tật hạt từ: GB/T8290—2011

Điều kiện quan sát để kiểm tra hạt từ: GB/T 5097-2020/ ISO 3059:2012

Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ: Phương pháp kiểm tra hạt từ ASTM E1444-01

EU, tiêu chuẩn quốc tế: DIN EN ISO 9934-2-2003

IV. Quy trình phát hiện

Nạp liệu --- Tay máy gắp các bộ phận đến vị trí chờ --- băng tải chuyển các bộ phận đến vị trí từ hóa --- xỏ ren, phun và từ hóa --- Tay máy gắp các bộ phận đến vị trí quan sát --- quan sát bề mặt bên ngoài --- xoay đĩa 360 độ để quan sát lỗ bên trong --- tay máy gắp các bộ phận đến khu vực khử từ --- các bộ phận được khử từ thông qua cuộn dây khử từ --- Các bộ phận lăn xuống giá dỡ dưới tác dụng của trọng lực

V.Thông số kỹ thuật

VI.Chức năng và tính năng

• Phòng tối, thiết kế hình dạng độc đáo.
• Đèn cực tím cố định
• Kiểm tra hạt từ huỳnh quang
• Từ hóa xỏ ren thanh, từ hóa dọc, từ hóa hỗn hợp
• Bảng điều khiển màn hình cảm ứng, menu tiếng Anh
• Dòng điện có thể được chế tạo sẵn với màn hình RMS thực
• Các thành phần chính là của các thương hiệu nổi tiếng quốc tế
• Chức năng điều khiển pha tắt nguồn
• Khử từ suy giảm tự động

VII.Bảng cấu hình

1 bộ x dây chuyền phát hiện khuyết tật hạt từ huỳnh quang

2 bộ x nguồn điện từ hóa

1 bộ x cơ chế từ hóa

1 bộ x bàn quan sát xoay

2 bộ x máy gắp cấy ghép

1 bộ x phòng tối

1 bộ x phôi thử tiêu chuẩn

1 bộ x đồng hồ từ tính

1 bộ x công tắc chân

1 bộ x đèn cực tím treo

1 bộ x đèn cực tím cầm tay
