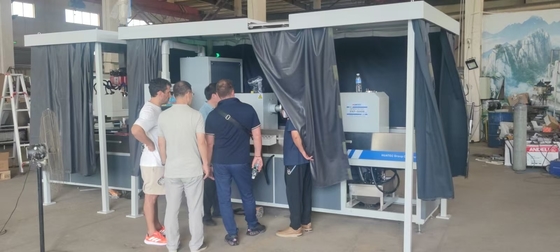

Máy phát hiện lỗi hạt từ quang HMP-8000 Điện xung quanh AC 0 ~ 8000A

Máy phát hiện lỗi hạt từ quang HMP-8000 Điện xung quanh AC 0 ~ 8000A

1Nguyên tắc hoạt động

Khám phá hạt từ sử dụng sự tương tác giữa trường rò rỉ từ và bột từ tại khiếm khuyết của mảnh làm việc.Nó tận dụng sự khác biệt giữa các khiếm khuyết bề mặt và gần bề mặt của các sản phẩm sắt và thép (như vết nứt).Sau khi từ hóa, trường từ ở vị trí không liên tục của các vật liệu này sẽ bị biến dạng,tạo thành một phần của rò rỉ luồng từ và dẫn đến trường rò rỉ từNhư vậy thu hút bột nam châm để hình thành sự tích tụ của bột nam châm tại khuyết tật - dấu vết nam châm, trong điều kiện ánh sáng thích hợp, cho thấy vị trí và hình dạng của khuyết tật.

2. Sử dụng

Máy phát hiện lỗi hạt từ huỳnh quang được sử dụng để phát hiện bề mặt và gần bề mặt của phấn công từ sắt (chẳng hạn như: bánh răng, vòng bánh răng, trục bánh răng, v.v.) do rèn, dập tắt,mài, mệt mỏi gây ra bởi vết nứt và bao gồm rác và các khiếm khuyết mỏng khác.

3Tiêu chuẩn thực hiện

1. Máy phát hiện lỗi hạt từ tính:GB/T8290 2011

2- Điều kiện quan sát phát hiện lỗi hạt từ tính:GB/T 5097-2020/ ISO 3059:2012

3. Hiệp hội Vật liệu và Kiểm tra Hoa Kỳ: Phương pháp thử hạt từ ASTM E1444-01

4Liên minh châu Âu, tiêu chuẩn quốc tế: DIN EN ISO 9934-2-2003

4. Phạm vi phát hiện

Các bộ phận loại vòng bánh răng(1)

Các trục bánh răng và các bộ phận nhỏ(2)

5Công nghệ phát hiện

Các bộ phận thiết bị (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

Cánh bánh răng và các bộ phận nhỏ (2): cho ăn - phun nắp từ tính - kẹp từ tính - quan sát xoay - phi từ tính - làm trắng

6. Parameter kỹ thuật

Phạm vi phát hiện:Trình kính bánh răng≤700mm,độ cao≤410mm;

Độ kính trục ≤ 300mm, Chiều dài < 700mm

Khoảng cách điện cực:0~410mm(được điều chỉnh)

Dòng điện xung quanh:AC 0~8000AGiá trị hiệu quả ((với bộ điều khiển giai đoạn ngắt)

Khả năng từ tính theo chiều dài:AC 0 ~ 18000AT Giá trị hiệu quả ((Với bộ điều khiển giai đoạn ngắt)

Phương pháp phát hiện: phát hiện hạt từ quang

Chế độ nam châm:Magnet hóa vòng tròn, magnet hóa chiều dọc, magnet hóa tổng hợp

Chế độ kẹp:Kẹp khí nén

Hiệu ứng giải nam châm:Remanence dưới 0,3mT

Độ nhạy phát hiện:Màn hình thử nghiệm tiêu chuẩn A1 (15/50) hiển thị rõ ràng

Nguồn cung cấp điện:3 pha 5 dây AC 380V 50Hz

7Mô tả thiết bị

7.1 Hệ thống điều khiển điện

Hệ thống điều khiển dựa trên bộ điều khiển logic có thể lập trình (PLC), điều khiển hoạt động của hai điện cực và thiết bị khử nam châm từ tính.Với tủ điều khiển như cơ thể chính, nó chứa các thành phần điều hành khác nhau, mạch kích hoạt từ hóa, biến áp chính, vv

Input magnetizing hiện tại và các thông số khác thông qua màn hình cảm ứng.

Tất cả các chỉ báo, nút và đèn làm việc của máy chủ phát hiện lỗi áp dụng điện áp an toàn 24V.

Các máy chủ phát hiện lỗi, demagnetizer và vỏ tủ phân phối được kết nối đáng tin cậy.

7.2 Người chủ

Máy chính:thân máy bay, thép không gỉ thùng thu, nam châm, hệ thống phun.

Cơ thể máy bay:Cơ thể máy bay được hàn bằng vật liệu chất lượng cao, mạnh mẽ và đẹp.

Thủy thạch không gỉ:Được làm bằng thép không gỉ chất lượng cao để thu thập dung dịch từ.

Magnetizer:bao gồm cơ chế kẹp, điện cực nam châm và cuộn nam châm.Vòng cuộn và tấm điện cực được làm bằng đồng chất lượng caoCơ chế kẹp được điều khiển bởi các thành phần khí nén, và mảnh làm việc được kẹp giữa hai điện cực để tạo thành một mạch từ hóa vòng tròn.

7.3 Hệ thống phun trục từ tính

Nó bao gồm một bể thu âm từ tính treo, bơm nước, đường ống và đầu phun nước.khuấy và bơm dung dịch từ ngược đến vòi. bể thu chất lỏng là bên ngoài, và bánh xe phổ quát với thiết bị phanh được lắp đặt ở phía dưới. bể thu dung dịch từ,nền tảng quan sát và demagnetizing băng chuyền của động cơ chính đều được phục hồi để bể thu nước để tránh nhỏ giọt.

8. Thương hiệu chính và nhà cung cấp các bộ phận điện

Tất cả các thành phần và các thành phần của thiết bị được nhập khẩu hoặc sản phẩm thương hiệu nổi tiếng trong nước, sản phẩm tự chế đã vượt qua kiểm tra chất lượng.
