Thông tin chi tiết sản phẩm:
|
| Product name: | Fluorescent Magnetic Particle Flaw Detection | Power supply: | three-phase 5-wire AC 380V 50Hz |
|---|---|---|---|
| Electrode spacing: | 0~500mm | Circumferential current: | 0~8000A |
| Làm nổi bật: | Máy phát hiện lỗi hạt từ quang,Máy phát hiện lỗi hạt từ tính,Máy dò khuyết tật hạt từ huỳnh quang |
||

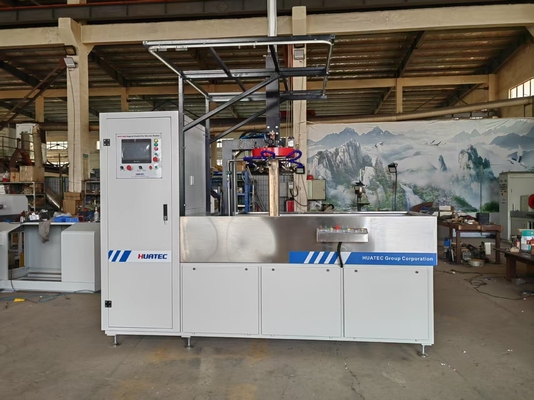

Máy phát hiện lỗi hạt từ quang HMP-6000A
(1) Quy trình thử nghiệm:

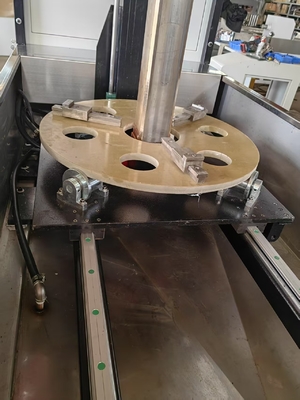

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Nguyên tắc hoạt động
Khám phá lỗi hạt từ tính sử dụng sự tương tác giữa trường rò rỉ từ tính và bột từ tính tại khuyết tật của mảnh làm việc,lợi dụng sự khác biệt giữa các khiếm khuyết bề mặt và gần bề mặt của các sản phẩm thép (như nứt, sự bao gồm rác, các đường tóc, v.v.) khả năng thấm và khả năng thấm từ của thép. Sau khi từ hóa, trường từ tại sự gián đoạn của các vật liệu này sẽ bị biến dạng,tạo thành một phần của rò rỉ luồng từ và tạo ra một trường rò rỉ từDo đó thu hút bột từ để hình thành bột từ tích tụ tại khuyết tật - dấu từ, trong điều kiện ánh sáng thích hợp, cho thấy vị trí và hình dạng của khuyết tật
sử dụng
Máy phát hiện lỗ hổng hạt từ quang được sử dụng để phát hiện bề mặt và gần bề mặt của đồ đạc từ sắt (chẳng hạn như vòng bi, vòng răng, xi lanh, hình nón, vv) do giả mạo,Sắt, nghiền, mệt mỏi do vết nứt và sủi và các khiếm khuyết nhỏ khác.
thực thi các tiêu chuẩn
Máy phát hiện lỗi hạt từ tính: GB/ T8290-2011
Điều kiện quan sát cho kiểm tra hạt từ: GB/T 5097-2020/ ISO 3059:2012
Hiệp hội vật liệu và thử nghiệm Hoa Kỳ: Phương pháp thử hạt từ ASTM E1444-01
Liên minh châu Âu, tiêu chuẩn quốc tế: DIN EN ISO 9934-2-2003
Các thông số kỹ thuật
Khả năng từ tính theo chiều dài: 0 ~ 12000AT
Phương pháp phát hiện: phát hiện hạt từ quang
Chế độ nam châm: nam châm xung quanh, nam châm theo chiều dọc, nam châm tổng hợp
Chế độ kẹp: kẹp khí
Hiệu ứng phi nam châm: còn lại dưới 0,3mT
Độ nhạy phát hiện: Bộ phim thử nghiệm tiêu chuẩn A1 (15/50) hiển thị rõ ràng
Nguồn điện: 3 pha 5 dây AC 380V 50Hz
| Danh sách các thông số kỹ thuật | ||
|
hiện tại tên |
AC | |
| Dòng điện từ hóa xung quanh(A) | 6000A | |
| Khả năng luồng từ tính theo chiều dài(AT) | 12000 | |
| Độ kính bên trong cuộn dây(mm) | 400 | |
| Khoảng cách điện cực tối đa(mm) | 500 | |
| máy chủ | Loại chia (khung điều khiển điện tách khỏi động cơ chính) | |
| nhạy cảm | Một loại shim ((15/50) Hiển thị rõ ràng | |
| Tỷ lệ tải tạm thời | ≤ 30% | |
| Chế độ điều khiển | Hướng tay / bán tự động | |
| Giao diện vận hành | Nút/màn hình cảm ứng | |
| Chế độ kẹp | khí nén | |
| Phương pháp nam châm AC | Magnetization xung quanh, magnetization dọc, magnetization tổng hợp | |
| Tắt từ tính AC | Tự động giảm cường độ từ tính | |
| Ánh sáng UV | Cây treo, cầm tay | |
| Thời gian phun | 3 ′′ ′′ 6 ′′ / Hoạt động bằng tay | |
| Thời gian nam châm | 0.5"~2"/thời gian | |
| Thời gian giải nam châm | 3 ~ 5 "/thời gian | |
| Nguồn không khí | 0.4-0.8MPa | |
| Nguồn điện | Ba pha năm dây, 380V ± 10%, 50Hz | |
Bảng cấu hình:
1 bộ máy phát hiện lỗi hạt từ quang
1 bộ cơ chế xích dây thừng
1 bộ nền tảng nâng khí nén
1 bộ phòng tối
1 bộ phim thử nghiệm tiêu chuẩn
1 máy đo từ tính còn lại
1 bộ nút chân
1 đèn UV cầm tay
