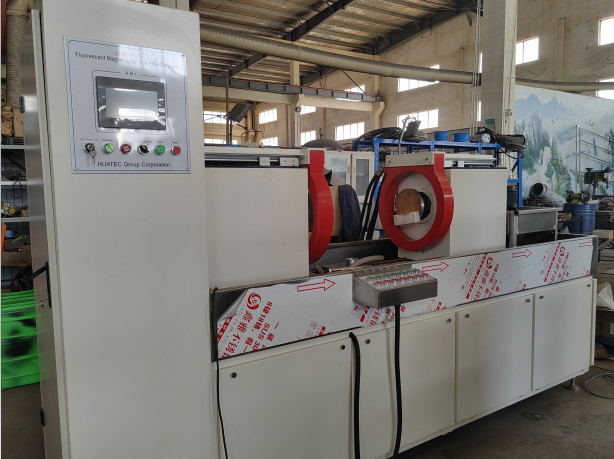

Máy phát hiện lỗi hạt từ quang HMP-6000A

Máy phát hiện lỗi hạt từ quangHMP-6000A

Nguyên tắc hoạt động

Khám phá lỗi hạt từ tính sử dụng sự tương tác giữa trường rò rỉ từ tính và bột từ tính tại khuyết tật của mảnh làm việc,lợi dụng sự khác biệt giữa các khiếm khuyết bề mặt và gần bề mặt của các sản phẩm thép (như nứt, sự bao gồm rác, các đường tóc, v.v.) khả năng thấm và khả năng thấm từ của thép. Sau khi từ hóa, trường từ tại sự gián đoạn của các vật liệu này sẽ bị biến dạng,tạo thành một phần của rò rỉ luồng từ và tạo ra một trường rò rỉ từDo đó thu hút bột từ để hình thành bột từ tích tụ tại khuyết tật - dấu từ, trong điều kiện ánh sáng thích hợp, cho thấy vị trí và hình dạng của khuyết tật

Ứng dụng

Máy phát hiện lỗi hạt từ huỳnh quang được sử dụng để phát hiện bề mặt và gần bề mặt của các mảnh thép từ sắt (như bu lông, chân, vỏ, bánh răng, vòng bánh răng, trục bánh, vv).) do giả mạo, dập tắt, nghiền, mệt mỏi do vết nứt và sự bao gồm rác và các khiếm khuyết nhỏ khác.

Các thông số kỹ thuật

Phạm vi phát hiện: đường kính (φ400mm), chiều dài 1000mm

Phương pháp phát hiện: phát hiện hạt từ quang hoặc không quang

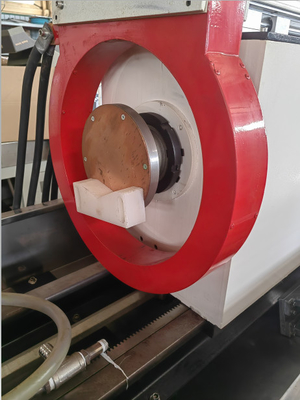

Chế độ nam châm: bao quanh, theo chiều dọc, nam châm tổng hợp

Khoảng cách điện cực: 0 ~ 1000mm (có thể điều chỉnh)

Chế độ kẹp: kẹp khí

Điện từ hóa: 0 ~ 6000A

Hiệu ứng giải nam châm:5 А/cm

Độ nhạy phát hiện: Bộ phim thử nghiệm tiêu chuẩn A1 (15/50) hiển thị rõ ràng

Nguồn điện: 3 pha 5 dây AC 380V 50Hz

Tiêu chuẩn thực thi

Máy phát hiện lỗi hạt từ tính: GB/ T8290-2011

Điều kiện quan sát cho kiểm tra hạt từ: GB/T 5097-2020/ ISO 3059:2012

Hiệp hội vật liệu và thử nghiệm Hoa Kỳ: Phương pháp thử hạt từ ASTM E1444-01

Liên minh châu Âu, tiêu chuẩn quốc tế: DIN EN ISO 9934-2-2003

Cấu hình tiêu chuẩn

1 máy chính của máy phát hiện lỗi hạt từ quang

Hệ thống khôi phục xịt từ xả 1 bộ

Một Gaussmeter

1 ống đo nồng độ dung dịch từ tính
