Máy phát hiện lỗi hạt từ quang HMP-6000A

Máy phát hiện lỗi hạt từ quang HMP-6000A

(1) Quy trình thử nghiệm:

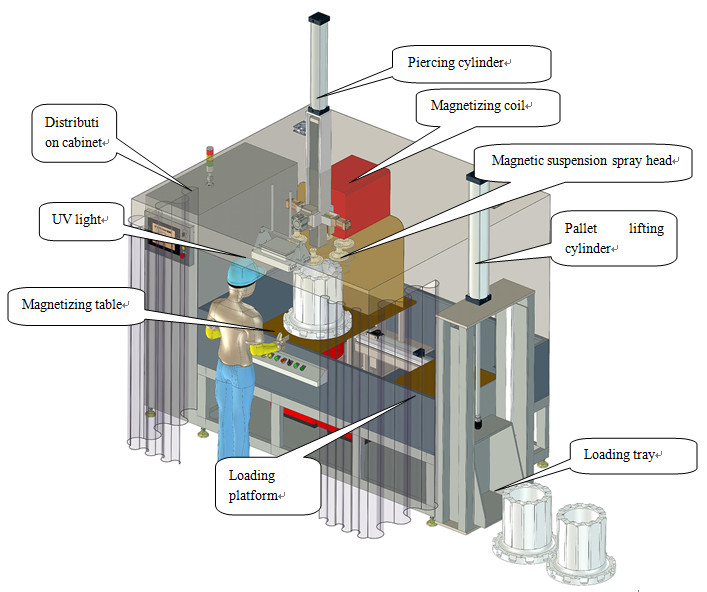

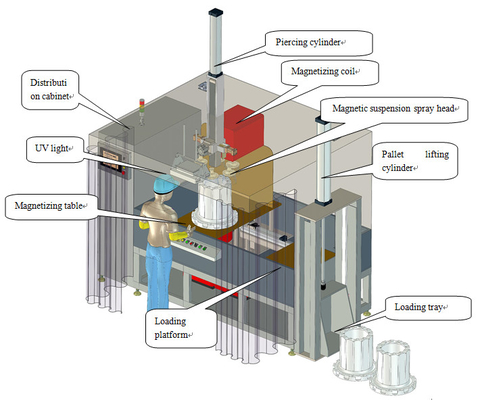

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking

Nguyên tắc hoạt động

Khám phá lỗi hạt từ tính sử dụng sự tương tác giữa trường rò rỉ từ tính và bột từ tính tại khuyết tật của mảnh làm việc,lợi dụng sự khác biệt giữa các khiếm khuyết bề mặt và gần bề mặt của các sản phẩm thép (như nứt, sự bao gồm rác, các đường tóc, v.v.) khả năng thấm và khả năng thấm từ của thép. Sau khi từ hóa, trường từ tại sự gián đoạn của các vật liệu này sẽ bị biến dạng,tạo thành một phần của rò rỉ luồng từ và tạo ra một trường rò rỉ từDo đó thu hút bột từ để hình thành bột từ tích tụ tại khuyết tật - dấu từ, trong điều kiện ánh sáng thích hợp, cho thấy vị trí và hình dạng của khuyết tật

sử dụng

Máy phát hiện lỗ hổng hạt từ quang được sử dụng để phát hiện bề mặt và gần bề mặt của đồ đạc từ sắt (chẳng hạn như vòng bi, vòng răng, xi lanh, hình nón, vv) do giả mạo,Sắt, nghiền, mệt mỏi do vết nứt và sủi và các khiếm khuyết nhỏ khác.

Các thông số kỹ thuật

Khoảng cách điện cực: 0~500mm

Điện xung quanh: 0 ~ 8000A

Khả năng từ tính theo chiều dài: 0 ~ 12000AT

Phương pháp phát hiện: phát hiện hạt từ quang

Chế độ nam châm: nam châm xung quanh, nam châm theo chiều dọc, nam châm tổng hợp

Chế độ kẹp: kẹp khí

Hiệu ứng phi nam châm: còn lại dưới 0,3mT

Độ nhạy phát hiện: Bộ phim thử nghiệm tiêu chuẩn A1 (15/50) hiển thị rõ ràng

Nguồn điện: 3 pha 5 dây AC 380V 50Hz

thực thi các tiêu chuẩn

Máy phát hiện lỗi hạt từ tính: GB/ T8290-2011

Điều kiện quan sát cho kiểm tra hạt từ: GB/T 5097-2020/ ISO 3059:2012

Hiệp hội vật liệu và thử nghiệm Hoa Kỳ: Phương pháp thử hạt từ ASTM E1444-01

Liên minh châu Âu, tiêu chuẩn quốc tế: DIN EN ISO 9934-2-2003

Bảng cấu hình:

1 bộ máy phát hiện lỗi hạt từ quang

1 bộ cơ chế xích dây thừng

1 bộ nền tảng nâng khí nén

1 bộ phòng tối

1 bộ phim thử nghiệm tiêu chuẩn

1 máy đo từ tính còn lại

1 bộ nút chân

1 đèn UV cầm tay
