Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy phát hiện lỗi hạt từ tính di động | Mô hình: | HCDX-1500 |
|---|---|---|---|
| Dòng điện từ hóa AC: | 0~1500A | Kích thước: | 750 ((L) × 420 ((W) × 900 ((h) mm |
| Sự ổn định còn sót lại: | ≤±5% | Nguồn cung cấp điện: | 220V |
| Làm nổi bật: | 0~1500A Máy phát hiện lỗi hạt từ di động,Máy phát hiện lỗi hạt từ tính di động,Máy phát hiện lỗi hạt từ tính AC/DC |
||

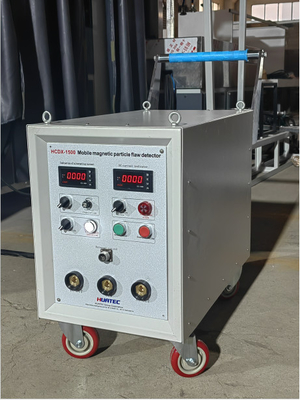

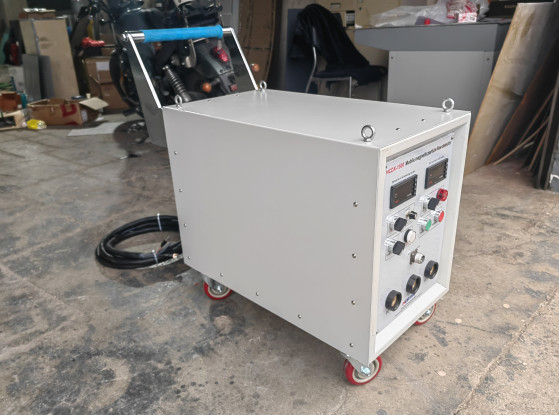

HCDX-1500 0~1500A Máy phát hiện lỗi hạt từ động AC/DC
Tôi.Thông số kỹ thuật
| Điện từ hóa xoay đổi | AC 0 ~ 1500A (giá trị hiệu quả) có thể điều chỉnh liên tục, thời gian ngắn, với điều khiển pha tắt điện; |
| HWDC | 0 ~ 1500A (lớn gấp đôi mức trung bình) năng lượng liên tục có thể điều chỉnh, thời gian ngắn liên tục; |
| Dòng điện khử nam châm tự động: | AC / HWDC 1500A ~ 0 có thể điều chỉnh liên tục, thời gian phi nam châm được rút ngắn với việc giảm dòng; |
| Cáp đầu ra | 2 dây cáp mềm nhân đồng (120mm2) dài 3m |
| Nguồn cung cấp điện | 220V (hệ thống ba dây hai pha) ± 10%, 50Hz, dòng điện tức thời khoảng 100A |
| Kích thước | 750 ((L) × 420 ((W) × 900 ((h) mm; (không bao gồm tay cầm); |
| Sự ổn định trong thời gian tồn tại | ≤ ± 5%; |
| Trọng lượng | khoảng 120kg. |
II.Đặc điểm cấu trúc
Một cáp ba lõi 10 vuông được trang bị cho đầu vào năng lượng, một đầu được kết nối với đầu trên của bộ ngắt mạch,và đầu kia được kết nối với công tắc không khí trên bảng phân phối lưới điện, cũng như cơ thể bị treo đất.
Các dây RD và BK của cáp ba lõi được kết nối với dây dẫn pha điện, và dây BU được kết nối với cáp nối đất bảo vệ.
Thiết bị bảo vệ an toàn tích hợp.

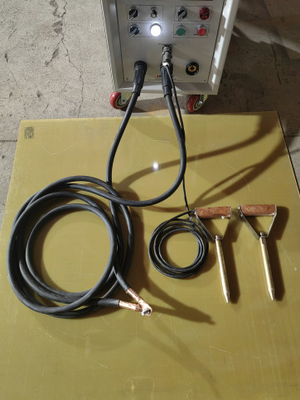

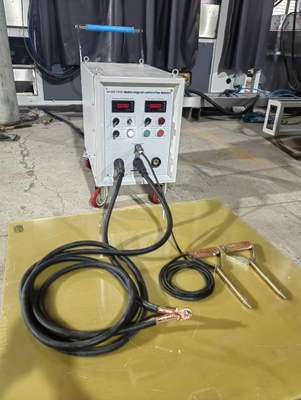

Để dễ dàng loại bỏ và thay thế cáp đầu ra, một đầu nối nhanh được sử dụng để dễ dàng kết nối cuộn dây từ tính hoặc đầu dò hỗ trợ.
Đầu thăm dò của thanh hỗ trợ là một đầu đồng có thể tháo rời, có thể tiếp xúc với mảnh làm việc thông qua tấm lưới đồng, do đó nó không dễ bị hỏng do tiếp xúc kém.Một đầu dò thanh với một công tắc nút đẩy có một cáp ba lõi kết nối với một ổ cắm tròn ở giữa bảng thông qua một phích cắm hàng không trònCác nút bấm trên đầu dò thanh hỗ trợ có thể được sử dụng như là nút màu xanh lá cây trên bảng điều khiển.Các phích máy bay tròn trên cáp ba lõi được kết nối với ổ cắm tròn ở giữa thanh đồng, và công tắc chân có thể được kết nối với nút màu xanh lá cây trên bảng điều khiển.
V.Ứng dụng và sử dụng
1Lưu ý và chú ý trước khi sử dụng
Lần đầu tiên hoặc lâu trước khi sử dụng, vui lòng kiểm tra xem các bộ phận bên ngoài có còn nguyên vẹn hay không.cũng bạn có thể mở nắp để kiểm tra xem nếu nếu bất kỳ lỏng của các bộ phận bên trong, nhưng pls không tháo rời và lắp ráp bất kỳ bộ phận mà không có sự cho phép.
Nó nên được lưu trữ và sử dụng trong một môi trường khô, sạch sẽ, thông gió tốt, không có axit hoặc kiềm và các khí ăn mòn khác.Môi trường này không nên có nhiệt độ cao và rung động hoặc tác động mạnh.
Trước khi bật nguồn cung cấp điện, xin vui lòng kiểm tra xem nguồn cung cấp điện có phù hợp với nguồn cung cấp điện cần thiết, cũng như xem kết nối có chính xác hay không,và liệu điện lưới và công suất chuyển mạch có đáp ứng các yêu cầu
2. Sử dụng & Hoạt động
(1) Kết nối dây cáp điện với lưới điện, kết nối tủ phân phối điện, và kết nối mạch chính với lưới điện
(2) Bật đèn chỉ số "Power", "Power", sau đó nó nhận ra điều khiển mạch trên nguồn cung cấp điện và quạt xả bắt đầu làm việc;
(3) Khi cần phải từ hóa AC, hãy xoay công tắc chọn "AC/DC" sang vị trí "AC" và xoay nút điều chỉnh dòng "Current ADJ" sang vị trí tối thiểu hoặc phù hợp;
(4) Kết nối đầu nối đồng của một đầu của hai cáp 120mm2 đến giao diện đầu ra tương ứng của máy,và chú ý đến cáp để kết nối với đầu đầu ra tương ứng (cuối AC hoặc cuối DC);
(5) Bấm vào nút kích hoạt bảng hoặc công tắc chân, mạch kích hoạt sẽ kích hoạt xung để điều khiển công việc SCR, và nhận ra kiểm tra từ hóa AC;
(6) Kết nối điện cực thanh với phần làm việc, hoặc cuộn dây vào phần làm việc hoặc thông qua kỹ thuật thắt dây.
(7) Nhấn nút kích hoạt hoặc bàn chân, điều chỉnh nút điều chỉnh hiện tại để làm cho ampere chỉ ra giá trị hiện tại cần thiết để phát hiện lỗi,và sau đó nhấn nút kích hoạt để hoàn thành magnetization. Dưới dòng điện tối đa, áp dụng kiểm tra hạt từ bên ngoài, nói chung thời gian từ hóa là ít hơn 2 giây,và nên có nhiều hơn 5-10 lần thời gian gián đoạn (ít hơn thời gian từ hóa, nhân thời gian gián đoạn có thể được giảm tương ứng).
(8) Nếu cần phải loại bỏ nam châm, chỉ cần bật công tắc chọn "Mag. / Demag. " vào "Demag. " và thực hiện các hoạt động như ở trên bước (1) đến (7);
(9) Nếu bạn cần phải sử dụng nửa sóng DC từ tính, chỉ cần xoay công tắc chọn "AC / DC" vào vị trí "DC", tại thời điểm này, nội bộ làm việc rơle KC1 hút, hoàn thành công việc chuyển đổi.(Nên lưu ý rằng cáp đầu ra cũng nên sử dụng đầu đầu ra tương ứng sau khi chuyển đổi)
(10) Khi ngừng sử dụng, hãy tắt công tắc "Power" chính và công tắc bảng phân phối điện và tháo các phụ kiện bên ngoài nếu cần thiết.
