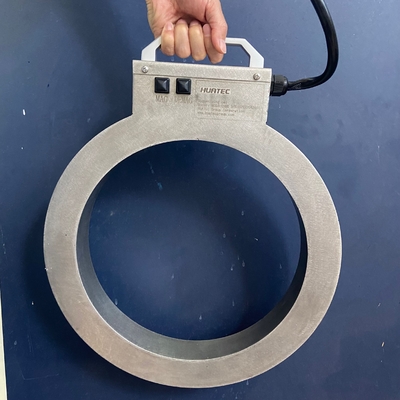

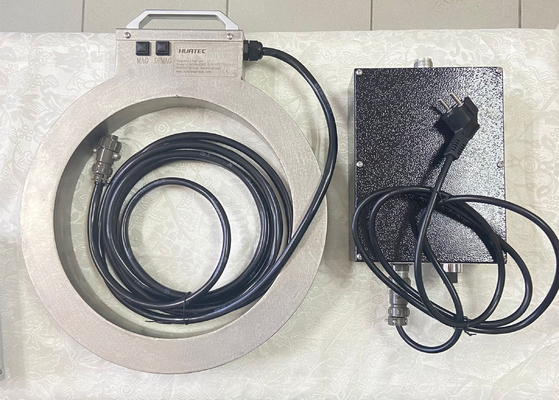

NDT Magnetic Particle Products 300mm Máy phát hiện lỗi cuộn dây từ

NDT Magnetic Particle Products 300mm Máy phát hiện lỗi cuộn dây từ

I. tham số chính

II. Việc giới thiệu chức năng

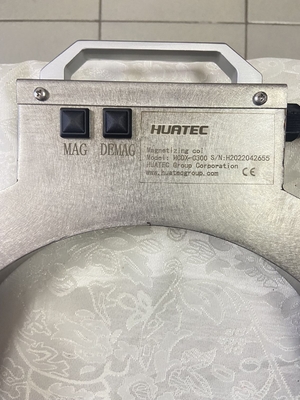

1, Magnetization - khởi động trường điện từ để nam châm phần làm việc;

2, Demagnetization - trường demagnetization bắt đầu demagnetizing phần làm việc;

3, báo động nhiệt độ quá mức - cuộn dây có cảm biến nhiệt độ 75 °C tích hợp. Khi nhiệt độ được đặt vượt quá, nó đi vào trạng thái bảo vệ;

Cài đặt:

1Thiết bị phải được lắp đặt trong môi trường khô, không có bụi kim loại, khí ăn mòn và các vật phẩm dễ cháy và nổ;

2Nhiệt độ môi trường xung quanh không được thấp hơn - 10 °C và không cao hơn + 40 °C;

3Độ ẩm tương đối của không khí không được vượt quá 85%;

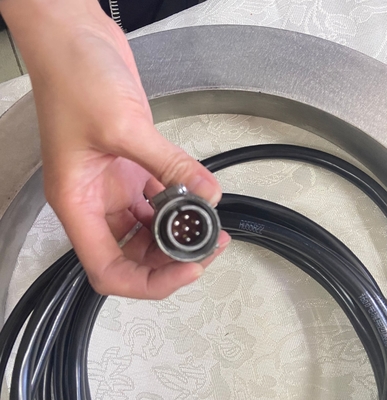

4. Các đường ống và dây kết nối giữa thiết bị lắp đặt và mỗi cơ sở phụ trợ phải được kết nối theo dấu hiệu chỉ dẫn và cắm cắm;

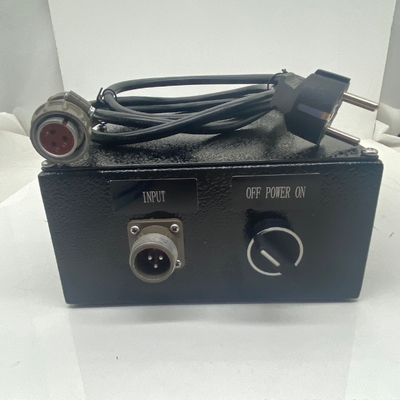

5. nguồn cung cấp điện (năng lượng, nguồn không khí, v.v., theo môi trường lắp đặt thiết bị và điều kiện hoạt động), và vỏ thiết bị được nối đất đáng tin cậy;

Việc đưa vào sử dụng:

1Sau khi thiết bị được lắp đặt vào vị trí, trước tiên kiểm tra xem tất cả các dây kết nối và vít buộc đều lỏng và rơi ra;

2. Sử dụng các dụng cụ để đo lường xem điện áp ở đầu trên của công tắc chính của máy đáp ứng các yêu cầu của thiết bị cài đặt môi trường và điều kiện hoạt động;

3. Kiểm tra mỗi hoạt động chức năng, bằng tay nhấn hoặc chuyển đổi mỗi công tắc chức năng, và mỗi hoạt động chức năng của thiết bị phải được thực hiện phù hợp;

4. Kiểm tra hiệu ứng phi từ: kiểm tra xem từ tính còn lại sau khi phi từ hóa có đáp ứng các yêu cầu không;

5Sau khi vượt qua việc ủy thác và kiểm tra, thiết bị có thể được đưa vào sản xuất.

IV. Bảo trì thường xuyên

Sau khi sử dụng thiết bị, các hoạt động sau đây phải được thực hiện:

1. Tắt công tắc điện và cắt nguồn cung cấp điện cho thiết bị;

2. Tắt công tắc chính của nguồn cung cấp năng lượng bên ngoài;

3. Làm sạch vết bẩn dầu trên bề mặt cuộn và giữ cho toàn bộ thiết bị sạch sẽ;

4- Kiểm tra đường kết nối mạch, cáp và dây buộc để lỏng và lão hóa trong vòng một tháng;

5Kiểm tra xem nồng độ của dung dịch từ tính đáp ứng tiêu chuẩn mỗi ngày;

6. rửa trung tính phải được sử dụng để làm sạch vết bẩn dầu trên bề mặt thiết bị;

7Nếu vỏ bị hư hỏng, nó bị cấm tiếp tục sử dụng;

V. Nguyên tắc phát hiện lỗi

Nguyên tắc điện từ học

Dòng nam châm tạo thành một trường điện từ thông qua bề mặt của phôi sắt từ (AC và DC sóng nửa có hiệu ứng da).Sự tồn tại của các khiếm khuyết sẽ cắt đứt đường lực từ tính.Các hạt từ tính tích tụ để tạo ra dấu từ tính.Sự tồn tại của các khiếm khuyết có thể được đánh giá bằng cách quan sát các dấu hiệu từ tính (những dấu hiệu từ tính thực sự là các khiếm khuyết lớn hơn).

Nhạy cảm

Độ nhạy đề cập đến độ chính xác phát hiện lỗi hạt từ, thường thông qua thử nghiệm tiêu chuẩn TYPE A của quốc gia để phát hiện.Loại A bảng thử nghiệm tiêu chuẩn có ba loại độ nhạy: cao, trung bình và thấp. Càng nhỏ giá trị phân số trong loại A, càng cao cường độ cảm ứng từ hiệu quả có thể hiển thị dấu từ (A-15/100, A-30/100, A-60/100,A-7/50, A-15/50, A-30/50, sáu điểm số, độ nhạy cao nhất của phim thử nghiệm 1# bao gồm A-15/100, A-7/50..3# thuốc thử có độ nhạy thấp nhất, bao gồm A-60/100 và A-30/50.)

Phương pháp sử dụng thử nghiệm độ nhạy tiêu chuẩn (có thể sử dụng phương pháp liên tục),thường sử dụng loại thử nghiệm tiêu chuẩn A 2 # ((30/100 hoặc 15/50) để lựa chọn dòng nam châm để phát hiện lỗi.

Các khiếm khuyết nhân tạo có thể được hiển thị rõ ràng trên bề mặt mịn của miếng thử bằng cách gắn chặt bề mặt của miếng thử với các khiếm khuyết nhân tạo với miếng làm thử,lỏng từ từ chảy chậm qua phần làm việc và áp dụng dòng từ hóa thích hợp (sửa đổi chiều tròn và chiều dọc tương ứng)Giá trị của dòng nam châm là thông số kỹ thuật nam châm thích hợp.
