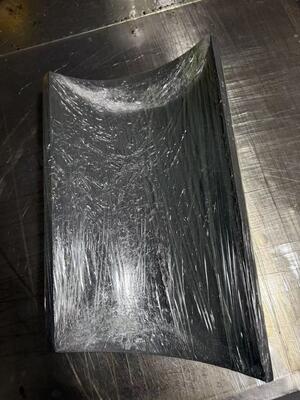

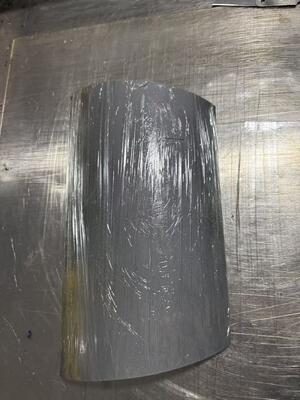

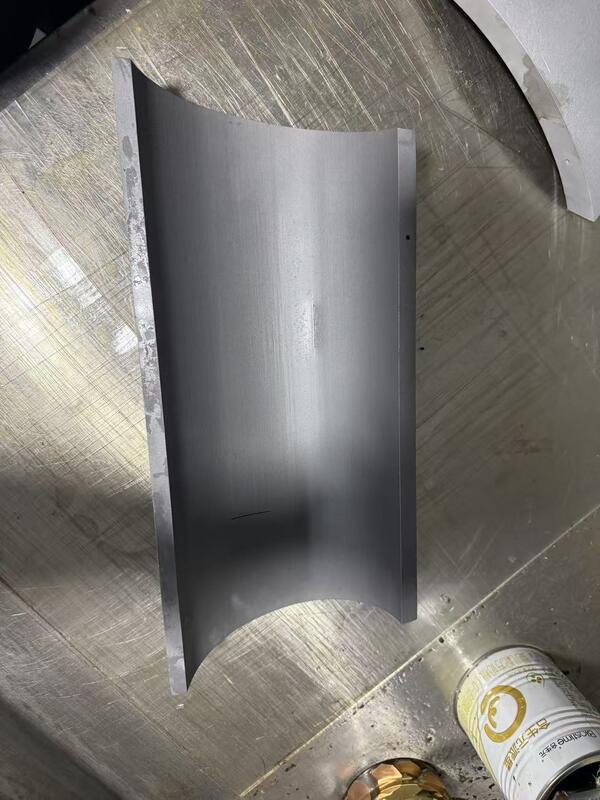

Khối Hiệu Chuẩn Đường Ống PAUT HUATEC NDT

Khối Hiệu Chuẩn Ống PAUT HUATEC NDT

Các khối hiệu chuẩn ống này được thiết kế đặc biệt để hỗ trợ siêu âm mảng pha (PAUT). Thiết kế khối bao gồm nhiều sửa đổi so với thiết kế ASME ban đầu, bao gồm chiều dài trục và vòng cung bổ sung, bố cục rãnh được sắp xếp lại và cắt góc 10° ở một đầu đối với các khối có kích thước trên 5 NPS. Những sửa đổi này giúp giảm thiểu tiếng ồn không mong muốn từ thành sau khi thực hiện hiệu chuẩn DAC/TCG bằng thiết bị siêu âm mảng pha.

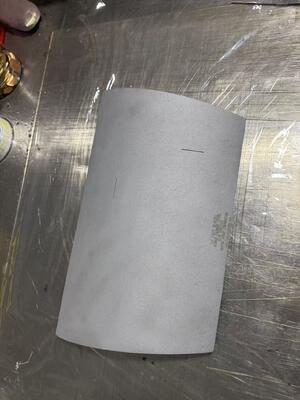

Một khối hiệu chuẩn nên là một đoạn ống có cùng kích thước danh nghĩa, lịch trình, xử lý nhiệt và đặc điểm vật liệu như vật liệu đang được kiểm tra. HUATEC duy trì kho nguyên liệu lớn để gia công các tiêu chuẩn này, và chúng cũng có thể được làm từ vật liệu do khách hàng cung cấp.Các Khối Hiệu Chuẩn Ống Mảng Pha của chúng tôi chứa (4) rãnh EDM (trục và chu vi ở cả OD và ID) với độ sâu 8-11% độ dày thành danh nghĩa x rộng tối đa 1/4 (hầu hết các rãnh có chiều rộng khoảng (0.030-0.040) x dài tối thiểu 1.000. Các khối có kích thước 5 NPS trở xuống được giữ nguyên 360°, trong khi các khối trên 5 được phay thành các phần cung 180°/120°/90°/60° (tùy thuộc vào kích thước ống danh nghĩa). Tất cả các khối có chiều dài trục tối thiểu 12 inch, hoặc 10T, tùy theo cái nào lớn hơn. Được sản xuất theo ASME Section V Article 4 Figure T-434.3, với sửa đổi của PH Tool cho PAUT.
