Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy đo độ dày siêu âm | Loại hiển thị: | OLED màu 2,4", 320 X 240 pixel |
|---|---|---|---|
| Phạm vi đo: | 0,50mm đến 508mm | Đo độ phân giải: | Có thể lựa chọn 0,01mm, 0,1mm (có thể chọn 0,001", 0,01") |
| Đơn vị: | Inch hoặc Milimet | Ngôn ngữ: | Tiếng Anh |
| Làm nổi bật: | Máy đo độ dày siêu âm A / B scan,Máy đo độ dày TG5000 với âm vang,Thiết bị thử nghiệm không phá hoại đo siêu âm |
||

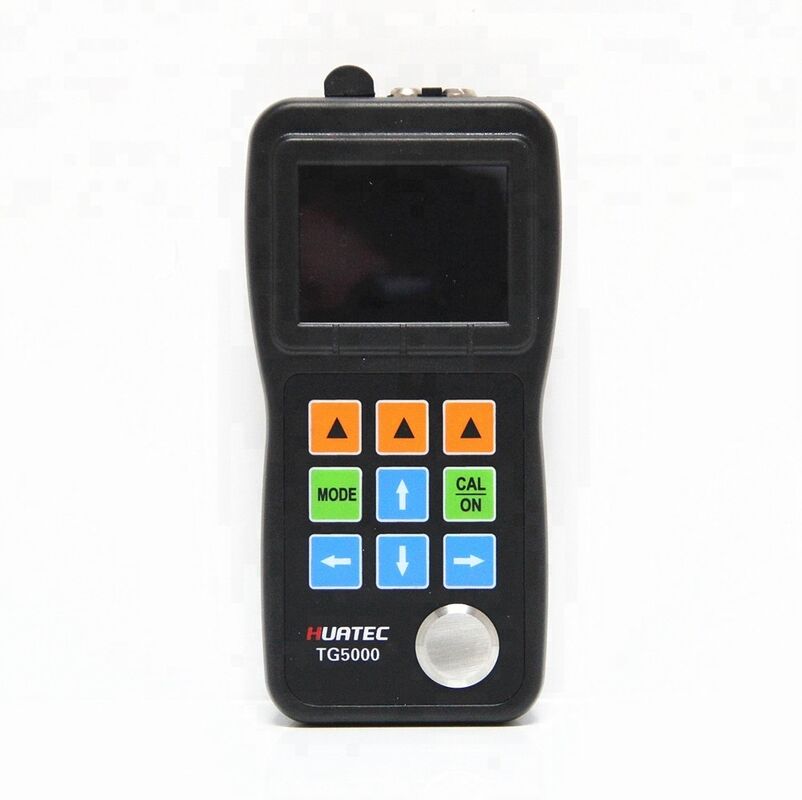

Máy đo độ dày siêu âm TG5000 A/B Scan Echo-Echo
Màn hình màu OLED 320x240 Pixels
Sống Shiển thị đồng thời A-Scan màu và độ dày
Điều khiển Độ lợi, Khoảng trắng, Cổng, Phạm vi, Độ trễ, RF và RF+, RF-, HALF+, HALF-, FULL
Hiển thị B-Scan theo thời gian
Chế độ Echo-Echo (Xuyên qua sơn & lớp phủ)
Lưu trữ 100.000 kết quả đo và 1000 dạng sóng
Thông số kỹ thuật
|
Tính năng |
Tiêu chuẩn |
TG-5000D |
TG-5000DL |
Tùy chọn Ghi dữ liệu |
|
Màn hình màu |
ü |
ü |
ü |
|
|
A-Scan trực tiếp |
ü |
ü |
ü |
|
|
B-Scan theo thời gian |
ü |
ü |
ü |
|
|
Điều khiển Độ lợi, Khoảng trắng, Cổng, Phạm vi, Độ trễ, RF và Chế độ Chỉnh sửa |
ü |
ü |
ü |
|
|
Chế độ Echo-Echo (Xuyên qua sơn & lớp phủ) |
X |
ü |
ü |
|
|
Bộ ghi dữ liệu |
X |
X |
ü |
ü |
|
Phần mềm DataView |
X |
X |
ü |
ü |
|
Thông số kỹ thuật thiết bị |
|
|
Loại màn hình |
OLED màu 2,4", 320 X 240 pixel, độ tương phản 10.000:1 |
|
Nguyên lý hoạt động |
Xung phản xạ với bộ chuyển đổi hai phần tửPhạm vi đo |
|
0,50mm đến 508mm (0,02" đến 20,00"), tùy thuộc vào vật liệu, đầu dò |
và tình trạng bề mặt Độ phân giải |
|
Đo Có thể chọn 0,01mm, |
0,1mm (có thể chọn0,001", 0,01")Đơn vị |
|
Inch hoặc Milimét |
Chế độ Chỉnh sửa |
|
RF+, RF-, HALF+, HALF-, FULL |
Chế độ hiển thị |
|
Thông thường |
, Bắt giữ Tối thiểu / Tối đa, DIFF/RR%, A-Scan, B-ScanHiệu chỉnh V-Path |
|
Tự động |
Tốc độ cập nhật |
|
Có thể chọn 4Hz, 8Hz, 16Hz |
Vật liệu |
|
Phạm vi vận tốc500 đến 9999m/s (0,0197 đến 0,3937in/us) |
Ngôn ngữ |
|
Tiếng Anh |
Cài đặt báo động |
|
Báo động tối thiểu và tối đa. Phạm vi từ 0,25 mm đến 508 mm (0,010" đến 20,00"). Thay đổi màu dạng sóng động khi báo động |
Yêu cầu nguồn điện |
|
2 pin AA |
Thời gian hoạt động |
|
Khoảng 40 giờ |
Tắt thiết bị |
|
Có thể chọn LUÔN BẬT hoặc TỰ ĐỘNG TẮT |
sau 5, 10, 20 phút không hoạt động Nhiệt độ hoạt động |
|
-10°C đến +50°C (+10°F đến +120°F) |
Kích thước |
|
153mm X 76mm X 37mm (C X R X D) |
Trọng lượng |
|
280g bao gồm pin |
Tính năng tùy chọn Ghi dữ liệu |
|
Dung lượng |
|
|
100.000 kết quả đo |
|
|
Tệp lưới |
Hàng X Cột |
|
21 X 12 |
Giao tiếp |
|
CổngCổng USB 2.0 (Tốc độ đầy đủ) |
Phần mềm |
|
Phần mềm PC DataView |

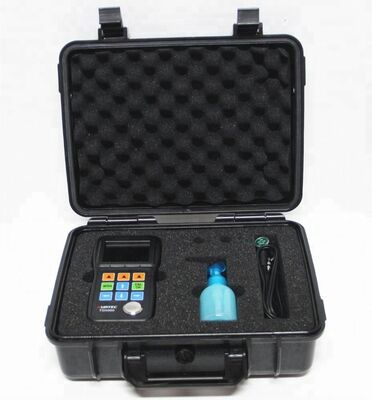

Phụ kiện tiêu chuẩn |
Máy đo độ dày
|
1 |
Cáp USB |
|
1 |
Cáp USB |
|
2 |
Chất kết dính |
|
1 |
Cáp USB |
|
1 |
Cáp USB |
|
1 |
Cáp USB |
|
1 (Chỉ TG-5000DL) |
Phụ kiện tùy chọn |
|
1 (Chỉ TG-5000DL) |
Phụ kiện tùy chọn |
Đầu dò nhiệt độ cao
|
Đầu dò gang |
Đầu dò nhỏ |
|
Đầu dò mini |
Cáp đầu dò |
|
Khối hiệu chuẩn bậc thang |
Vỏ cao su |
|
Tùy chọn lưu trữ (Chỉ TG-5000DL) |

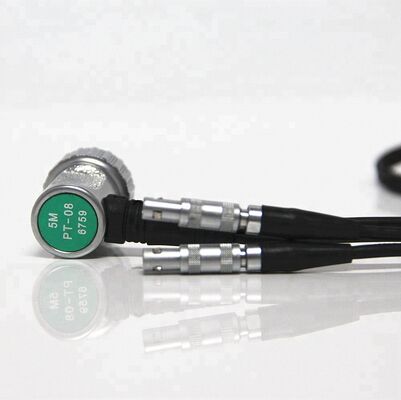

Thông số kỹ thuật đầu dò/bộ chuyển đổi dòng TG-5000 |
|
Mẫu |
|||||||
|
PT08 |
TC510 |
PT12 |
ZT12 |
PT06 |
PT04 |
GT12 |
Loại |
|
TG-5000 |
Tiêu chuẩn |
Tiêu chuẩn |
Gang |
Ống nhỏ |
Đầu ngón tay |
Nhiệt độ cao |
Tần số |
|
5MHz |
Đường kính tiếp xúc |
Đường kính tiếp xúc |
Đường kính tiếp xúc |
7.5MHz |
10MHz |
5MHz |
Đường kính tiếp xúc |
|
11mm |
13.5mm |
17mm |
17mm |
8mm |
6mm |
15mm |
Đo |
|
Phạm vi-10 đến 70 |
100,0mm |
200,0mm |
4,0 đến |
80,0mm |
30,0mm |
4,0 đến |
80,0mm |
|
Phạm vi-10 đến 70 |
°C |
70 |
°C |
°C |
70 |
°C |
°C |
