Thông tin chi tiết sản phẩm:
|
| số lượng kênh: | 2 kênh rung, một kênh đo tốc độ | Sự chính xác: | ±5% |
|---|---|---|---|
| Chuyển đổi A/D.: | Lấy mẫu quảng cáo 24 bit | Màn hình LCD: | Hỗ trợ đầu vào màn hình cảm ứng, màn hình màu 5 inch |
| Làm nổi bật: | máy phân tích phổ rung động chống cháy nổ,máy dò lỗi cơ khí có độ chính xác cao,máy đo tốc độ chẩn đoán giải điều chế bao |
||

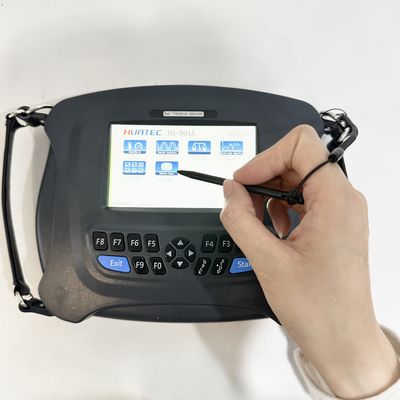

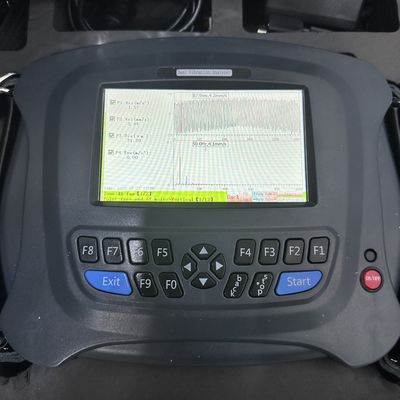

Máy phân tích phổ rung động chống cháy nổ độ chính xác cao HG-904B2 Chẩn đoán giải điều chế bao quanh Máy đo tốc độ 120-12000RPM Máy dò lỗi cơ khí
HUATEC HG-904B2 là thiết bị đa chức năng 2 kênh, có cổng đầu vào đa năng có thể kết nối với nhiều loại cảm biến khác nhau. Nó sử dụng công nghệ vi điện tử, phân tích tín hiệu và chẩn đoán lỗi tiên tiến, tích hợp khả năng giám sát tình trạng thiết bị và chẩn đoán lỗi vào một đơn vị duy nhất.
Thiết bị phân tích bao gồm chức năng thu thập dữ liệu rung động bốn kênh, có thể hoàn thành đo rung động tại chỗ và tự động lưu hàng chục nghìn giá trị đặc trưng rung động và phổ của các điểm đo. Nó cũng có thể hiển thị đồng bộ một đến bốn kênh dạng sóng và phổ tại chỗ. Ngoài ra, nó có thể hoạt động như một máy dò mất cân bằng, hoàn thành xác minh cân bằng động một mặt và hai mặt tại chỗ.BT4 & IP54
| Chức năng chính | Mẫu | |
| mẫu | HG-904B4 | HG-904B2 |
| Số lượng kênh | bốn kênh | hai kênh |
| Chức năng chính | ||
|
1, Kiểm tra đồng bộ ba kênh, với các giá trị gia tốc, vận tốc, độ dịch chuyển và bao quanh trục được thu thập đồng thời từ mỗi kênh, cũng như biểu đồ phổ tần số của các thông số cảnh báo. |
CÓ | 1 kênh |
| 2, Thu thập đồng bộ một kênh hoặc đa kênh của bất kỳ thông số nào, bất kỳ dải tần nào và bất kỳ biểu đồ nào. | 1 hoặc 2 hoặc 3 hoặc 4 kênh | 1 hoặc 2 kênh |
| 3, Theo dõi trục, phân tích khởi động-dừng, kiểm tra va đập. | CÓ | KHÔNG |
| 4, Giám sát thời gian thực các giá trị phần cứng và phân tích thời gian thực các biểu đồ xu hướng cho bất kỳ thông số nào và bất kỳ dải tần nào; phân tích thời gian thực phổ tần số và dạng sóng. | 1 hoặc 2 hoặc 3 hoặc 4 kênh | 1 hoặc 2 kênh |
| 5, Công nghệ giám sát xung va đập của ổ lăn (đánh giá độ bôi trơn và va đập của ổ lăn) | Tùy chọn (Ghi chú đặt hàng) | Tùy chọn (Ghi chú đặt hàng) |
| 6, Cân bằng 1 hoặc 2 mặt phẳng | CÓ | CÓ |
| 7, Hệ thống phân tích phần mềm quản lý thiết bị | CÓ | CÓ |
| 8, Có thể kết nối với cảm biến ICP, cảm biến điện tích, cảm biến dịch chuyển dòng xoáy, cảm biến tốc độ điện từ | CÓ | CÓ |
| 9, Phân tích pha tương đối | Tùy chọn (Ghi chú đặt hàng) | Tùy chọn (Ghi chú đặt hàng) |
Chức năng chính:
Cổng đầu vào đa chức năng cho nhiều loại cảm biến: (Piezoelectric, Điện từ, Dòng xoáy, ICP)
-- Màn hình màu 5 inch với giao diện tiếng Trung cho hình ảnh rõ ràng và đẹp mắt
-- Dung lượng lưu trữ khổng lồ với ổ cứng 16GB có thể tự động lưu hàng chục nghìn giá trị đặc trưng rung động và phổ của các điểm đo
-- Thu thập đồng bộ bốn kênh với lấy mẫu AD 24-bit
-- Phổ FFT 1600, 3200, 6400 hoặc 12800 dòng
-- Giao diện giao tiếp USB 2.0 với màn hình menu kiểu Windows tiếng Trung hoàn toàn mới để thao tác dễ dàng hơn
-- Tần số phân tích lên đến 35 KHZ với 8 cấp độ tùy chọn
-- Phân tích động tốc độ cao đầy đủ chức năng, bao gồm phổ biên độ, phổ công suất, phổ logarit, v.v.
-- Hiển thị các giá trị đặc trưng miền thời gian khác nhau, bao gồm giá trị đỉnh, giá trị đỉnh-đỉnh, giá trị hiệu dụng, hệ số đỉnh, độ xiên, độ nhọn, v.v.
-- Nhiều chức năng phân tích và chẩn đoán: phân tích ổ lăn/bánh răng (phân tích giải điều chế bao quanh) chẩn đoán lỗi, chẩn đoán tần số tự nhiên (kiểm tra va đập), v.v.
-- Lưu trữ và phát lại dữ liệu/bản ghi để cân bằng rôto
-- Có thể chọn loại bỏ hoặc giữ lại trọng lượng thử nghiệm và ước tính chất lượng của nó
-- Hoạt động cân bằng độ chính xác cao với cân bằng nhanh để đo và hiển thị giá trị rung động, biên độ, pha
-- Phát hiện và chẩn đoán lỗi ổ lăn/bánh răng bằng giải điều chế bao quanh phần cứng
-- Đo tốc độ, đo tiếng ồn, đo pha, chẩn đoán pha
-- Cài đặt thủ công ngưỡng kích hoạt (lớn, trung bình, nhỏ)
-- Có thể trang bị phần mềm EMD của hệ thống quản lý thiết bị (bao gồm cơ sở dữ liệu ổ lăn)
Thông số kỹ thuật phần cứng:
| Thống kê | thông số kỹ thuật |
| Mẫu | HG-904B4 bốn kênh / HG-904B2 hai kênh |
| Số lượng kênh | Bốn kênh rung động, một kênh đo tốc độ |
| Chức năng chính | Thu thập đồng bộ một kênh hoặc đa kênh của các thông số khác nhau bao gồm gia tốc, vận tốc, độ dịch chuyển và bao quanh trục |
| độ chính xác | ±5% |
| Chuyển đổi A/D | lấy mẫu AD 24-bit |
| Màn hình LCD | Hỗ trợ đầu vào màn hình cảm ứng, màn hình màu 5 inch |
| Phạm vi đo tốc độ | 120—12000 vòng/phút |
| Phạm vi nhiệt độ của thiết bị | -20—55°C |
| Phạm vi nhiệt độ của cảm biến | -20°—120°C |
| Pin sạc | Pin lithium có thể sạc lại 7.2V, 6800mA; thời gian sạc 7 giờ, thời gian làm việc liên tục 8 giờ |
| Bộ sạc | 8.V, 2A |
| Thư viện chẩn đoán | Cơ sở dữ liệu ổ lăn |
| Chức năng và phạm vi đo |
Đo đồng thời bốn giá trị thông số và phổ thông số cảnh báo với độ nhạy 100 mv/g gia tốc 0.1——199.99 m/s² vận tốc 0.1——199.99 mm/s độ dịch chuyển 1um——1999um giá trị bao quanh trục 0.1——30 m/s² |
| Chức năng phân tích phần mềm | Phân tích phổ rung động và dạng sóng miền thời gian, phân tích bao quanh, chức năng chẩn đoán lỗi chính xác cho ổ lăn (bốn phần) Chức năng chẩn đoán lỗi riêng biệt: Phần cứng thiết bị có chức năng chẩn đoán lỗi riêng biệt để thu thập phổ thông số khác, phổ cepstrum, phổ logarit và phổ công suất (thu thập thời gian thực và hiển thị thời gian thực) |
| Dung lượng lưu trữ | 16G |
| Giao diện ngoài | Sạc và giao tiếp USB2.0 |
| Chức năng xuất báo cáo | Phát hiện xuất báo cáo dữ liệu |
| Phạm vi đáp ứng tần số đo rung động: | 2—35KHz |
| Các loại cảm biến có thể kết nối: | Cảm biến gia tốc áp điện, cảm biến ICP, cảm biến vận tốc điện từ, cảm biến dòng xoáy |
Tổng quan phần mềm:
Với sự phát triển nhanh chóng của nền tảng Internet of Things và dữ liệu lớn, chúng tôi đã tích hợp các ưu điểm chức năng của hệ thống phần mềm hiện có và áp dụng nền tảng Windows.Net 3.5-5.0, bộ Microsoft Visual Studio 2019 và cơ sở dữ liệu MySQL. Giao tiếp giữa hệ thống phần mềm và bộ thu sử dụng kiến trúc UDP thống nhất, và hệ thống phần mềm được thiết kế với cả phiên bản mạng và phiên bản độc lập. Sau gần một năm nỗ lực, chúng tôi đã ra mắt phiên bản mới nhất của Hệ thống Giám sát và Chẩn đoán Thông minh Thiết bị Doanh nghiệp (sau đây gọi là hệ thống EMD). Bằng cách tận dụng hoạt động phần mềm khách hàng linh hoạt và lợi thế của công cụ phân tích toàn diện, người dùng có thể giám sát dữ liệu thuận tiện hơn và phân tích nguyên nhân của các bất thường hiệu quả hơn. Phần mềm hệ thống tương thích với các bộ thu dữ liệu mạng đa kênh, bộ thu giám sát không dây và máy phân tích cầm tay ngoại tuyến. Trong khi phân tích xu hướng dữ liệu trực tuyến, máy phân tích cầm tay có thể bổ sung việc thu thập dữ liệu để việc phân tích thiết bị tại chỗ trở nên toàn diện hơn, từ đó phân tích toàn diện xu hướng và bất thường của đơn vị, xác định chính xác nguyên nhân của bất thường và tối đa hóa việc bảo vệ thiết bị tại chỗ.
