Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy đo độ dày siêu âm | Loại đầu dò: | Đầu dò tinh thể đơn / đầu dò tinh thể kép |
|---|---|---|---|
| Phạm vi đo (thép 45 #): | 0,15mm – 1800mm | Tần số đo: | 4Hz、8Hz、16Hz |
| Sự chính xác: | 0,001mm | Trưng bày: | Màn hình màu TFT-LCD 3.5" QVGA (320×240) |
| Làm nổi bật: | Đường đo độ dày siêu âm khoảng 0,15-1800mm,Máy đo độ dày chính xác cao TG-5700 |
||

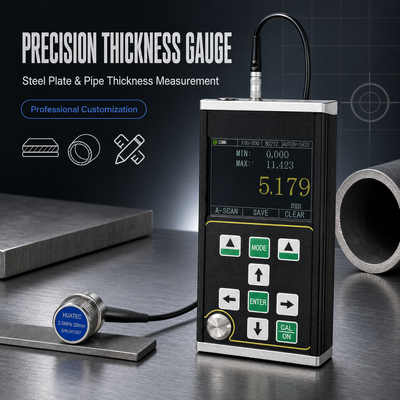

Máy đo độ dày siêu âm chính xác cao TG-5700, dải đo 0.15-1800mm

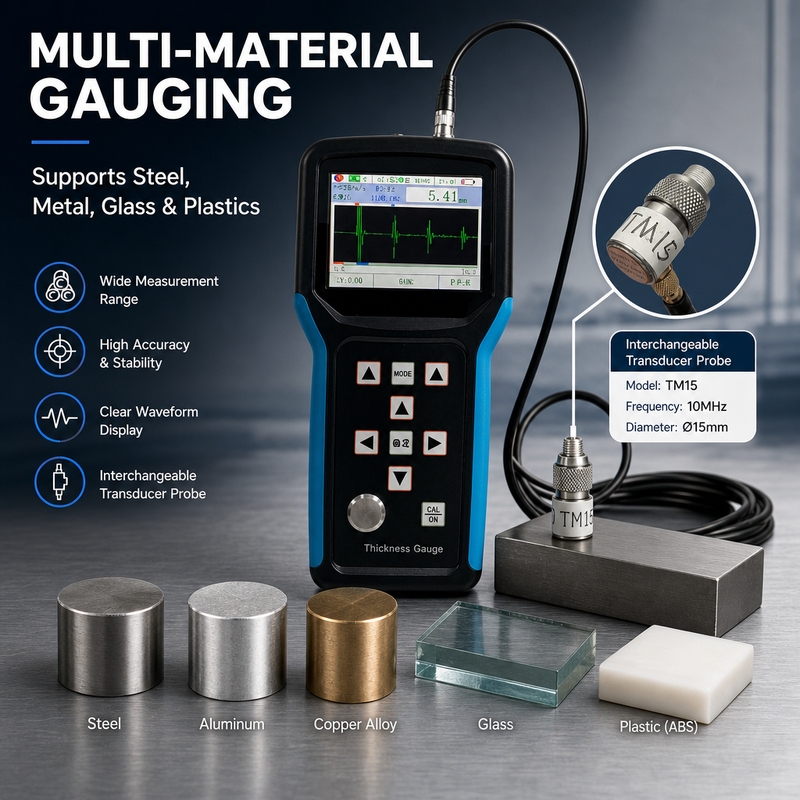

TG-5700 là loại máy đo độ dày siêu âm kỹ thuật số cầm tay chính xác cao mới với chức năng quét A/B. Máy sử dụng nguyên lý đo độ dày siêu âm dựa trên phản xạ xung. Máy phù hợp để đo độ dày của vật liệu mà sóng siêu âm có thể truyền qua với tốc độ không đổi và nhận được phản xạ từ mặt sau của vật liệu. Độ phân giải đo là 0.001mm và dải đo mỏng tới 0.15mm (thép).
●Sản phẩm này có chế độ quét A, chế độ quét B và chế độ hiển thị số;
● Dải đo rộng, áp dụng công nghệ "phản xạ nhiều lần" độc đáo để đo các bộ phận siêu mỏng, với độ dày đo tối thiểu là 0.15mm (thép);
● Sản phẩm này có thể đo độ dày với độ chính xác cao, độ phân giải đo tối đa có thể đạt 0.001mm; Độ phân giải lặp lại có thể đạt ± 0.002mm;
● Máy có chức năng xuyên lớp phủ và đo phản xạ-phản xạ, được sử dụng để đo vật liệu có lớp sơn và lớp phủ trên bề mặt;
● Nhiều chế độ đo: chế độ mb-e, E-E và me-e đáp ứng việc đo các chi tiết dày thông thường; Chế độ Thin (mỏng) thực hiện đo các chi tiết mỏng;
● Các chế độ số bao gồm: chế độ giá trị độ dày thông thường, chế độ chênh lệch / tốc độ giảm và chế độ giá trị tối đa;
● Hai chế độ khuếch đại: khuếch đại tự động / khuếch đại thủ công;
● Có thể cài đặt tắt máy thủ công và tắt máy tự động, có chức năng tiết kiệm năng lượng;
● Hỗ trợ nhiều loại đầu dò, bao gồm đầu dò hai tinh thể và đầu dò đơn tinh thể, hỗ trợ đầu dò tần số cao lên đến 20MHz;
● Hỗ trợ lưu trữ khối lượng lớn, có thể lưu trữ đồng thời 100.000 giá trị độ dày, 500 nhóm dạng sóng quét A và 500 nhóm dạng sóng quét B;
● Màn hình màu TFT-LCD lớn 3.5 inch với độ phân giải cao 320x240 (QVGA);
● Máy có nhiều phương pháp hiệu chuẩn, hỗ trợ chế độ hiệu chuẩn một điểm, hiệu chuẩn đa điểm và hiệu chuẩn thủ công, đồng thời có thể hiệu chuẩn vận tốc âm thanh và vị trí zero của đầu dò cùng lúc; Hỗ trợ hiệu chỉnh đường đi V (v-path) cho đầu dò hai tinh thể.
● Hỗ trợ chuyển đổi hệ mét và hệ Anh; Có thể chuyển đổi giữa đơn vị milimet và inch;
● Hỗ trợ hiển thị tiếng Anh.
*Lưu ý: Công ty có quyền thực hiện các sửa đổi kỹ thuật mà không báo trước.
|
Mục |
TG-5700 |
|
Loại đầu dò |
Đầu dò đơn tinh thể / Đầu dò hai tinh thể |
|
Dải đo (thép 45#) |
0.15mm – 1800mm |
|
Độ ổn định chỉ báo |
Sử dụng công nghệ cắt qua điểm zero và phản xạ nhiều lần để đảm bảo giá trị đo độ dày không bị ảnh hưởng bởi cường độ phản xạ, hệ số suy hao vật liệu, độ khuếch đại và chiều cao cổng, mang lại độ ổn định và độ tin cậy đo cao. |
|
Tần số đo |
4Hz,8Hz,16Hz |
|
Độ phân giải |
0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch) |
|
Độ chính xác |
0.001mm |
|
Bộ tạo xung |
Sử dụng phát sóng vuông âm, độ rộng xung và điện áp được tự động khớp với đầu dò. |
|
Dải vận tốc âm thanh |
400-19999m/s |
|
Khối hiệu chuẩn |
4mm(thép) |
|
Tự động tắt máy |
Có thể chọn 5 phút, 10 phút, 20 phút và tắt máy thủ công. |
|
Hiệu chuẩn đầu dò |
Hiệu chuẩn một điểm, hiệu chuẩn đa điểm |
|
Độ khuếch đại |
Điều khiển khuếch đại tự động, Điều khiển khuếch đại thủ công |
|
Dải khuếch đại |
0~70dB |
|
Chế độ phát hiện |
Tần số vô tuyến (RF), nửa sóng dương (POS), nửa sóng âm (NEG), sóng đầy đủ (FULL) |
|
Chế độ đo |
(1) MB-E: chế độ đo dựa trên thời gian truyền từ phản xạ ban đầu đến phản xạ đáy đầu tiên; (2) E-E: chế độ đo xuyên lớp phủ, có thể tùy chọn phản xạ bất kỳ Em–En; (3) ME-E: chế độ đo phản xạ nhiều lần; (4) THIN: chế độ đo thành mỏng; |
|
Chế độ số |
Chế độ giá trị độ dày, chế độ chênh lệch / tốc độ giảm, chế độ giá trị tối đa / tối thiểu |
|
Chế độ quét A |
Có sẵn |
|
Chế độ quét B |
Có sẵn |
|
Chỉ báo khớp nối |
Có sẵn |
|
Chỉ báo pin |
Có sẵn |
|
Ngôn ngữ |
Tiếng Anh |
|
Đơn vị |
mm/inch |
|
Thao tác menu |
Có sẵn |
|
Chức năng phần mềm |
Thiết lập cổng động, thiết lập che (Blank), thiết lập che phản xạ (E-blank), đóng băng phản xạ, dịch chuyển và thay đổi tỷ lệ phản xạ |
|
Chức năng lưu trữ |
Có thể lưu trữ đồng thời 100.000 độ dày (100 nhóm, 1000 trong mỗi nhóm), 500 nhóm dạng sóng quét A và 500 nhóm dạng sóng quét B. |
|
Nâng cấp chương trình máy chủ |
Có sẵn |
|
Màn hình |
Màn hình màu TFT-LCD 3.5 "QVGA (320 × 240) |
|
Truyền dữ liệu |
Hỗ trợ giao tiếp nối tiếp RS-232 và USB để truyền dữ liệu đến máy tính. |
|
Nhiệt độ làm việc |
-10℃～＋50℃; Với yêu cầu đặc biệt, có thể đạt - 20 ℃; |
|
Điện áp làm việc |
Yêu cầu bốn pin AA số 5. Khi điện áp không đủ, có cảnh báo điện áp thấp. |
|
Kích thước tổng thể |
204 x 100 x 36 (mm) |
|
Tổng trọng lượng |
310 g(Không bao gồm pin) |
|
Pin |
4 viên pin khô AA |

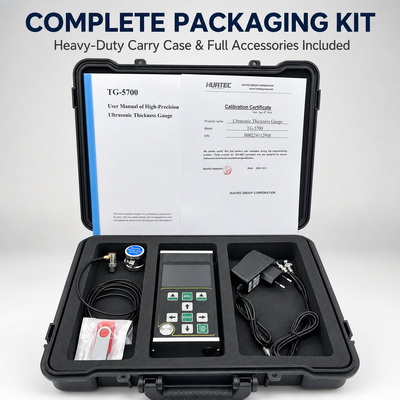

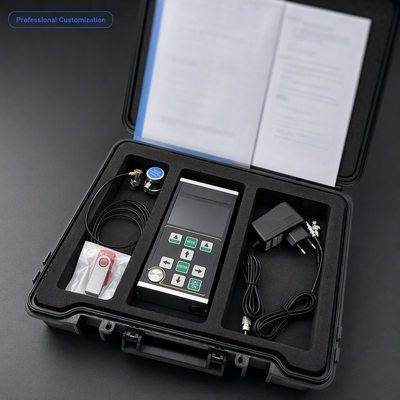

Giao hàng tiêu chuẩn
Máy chính TG-5700 1 chiếc
Đầu dò đơn phần tử 2.5M Φ20, dải đo 4-1800mm 1 chiếc
Chai dung dịch khớp nối 1 chiếc
Hộp đựng 1 chiếc
Sách hướng dẫn sử dụng 1 chiếc
Giấy chứng nhận hiệu chuẩn 1 chiếc
Phụ kiện tùy chọn
Các loại đầu dò với tần số khác nhau, đầu dò đơn 8mm/10mm/12mm và đầu dò siêu âm TR
Các khối bước nêm khác nhau
Phần mềm dữ liệu PC
Đầu dò tùy chọn:
|
Đầu dò hai tinh thể TS400 |
10Mhz |
5mm |
0.5-50mm |
|
Đầu dò hai tinh thể TS500 |
5Mhz |
5mm |
1.0-65mm |
|
Đầu dò hai tinh thể TS510 |
5Mhz |
10mm |
1.0-500mm |
|
Đầu dò đơn tinh thể DTM15 |
15 MHz |
6mm |
0.15-22.5mm |
|
Đầu dò đơn tinh thể DTM7.5 |
7.5Mhz |
6mm |
0.5-22.5mm |
|
Đầu dò đơn tinh thể DTM10 |
10Mh |
6mm |
0.3-22.5mm |
|
Đầu dò đơn tinh thể DTM5 |
5M |
6mm |
1.0-22.5mm |
|
Đầu dò đơn tinh thể BD510 |
10Mh |
10mm |
1-1000mm |
|
Đầu dò đơn tinh thể BD212 |
2MHz |
12mm |
4-1800mm |
|
Cáp đầu dò hai tinh thể |
|
||
|
Cáp đầu dò đơn tinh thể |
|
||
