Thông tin chi tiết sản phẩm:
|
| Giá trị phân chia tải trọng tối thiểu: | 1N | Phát hiện phạm vi: | Φ1,5—30 mm (chọn cảm biến khác) |
|---|---|---|---|
| Báo thức: | báo động âm thanh và ánh sáng | lỗi hiển thị: | ± 0,2% |
| Lỗi lặp lại của Độ nhạy: | ±0,055% | Loại tập tin đầu ra: | Đầu ra tệp Word |
| Độ chính xác của phán đoán định tính: | 99,99% | ||
| Làm nổi bật: | Máy dò lỗi dây thừng công nghiệp,Máy phát hiện NDT để kiểm tra dây thang máy,Máy phát hiện dây thừng cẩu mỏ |
||
Máy kiểm tra khuyết tật cáp thép công nghiệp HRD-150, thiết bị ảo, định vị định lượng, máy dò NDT để kiểm tra cáp thang máy, khai thác mỏ, cần cẩu
I. Tổng quan sản phẩm
◆ Có thể kiểm tra trực tuyến các đứt dây bên trong và bên ngoài, mài mòn, ăn mòn, biến dạng, bện lỏng, nhảy dây, thay đổi vật liệu và các khuyết tật khác của cáp thép.
◆ Kết quả kiểm tra có thể đáp ứng các tiêu chuẩn của các ngành khác nhau và có thể hiển thị dưới dạng số lượng dây đứt và tỷ lệ diện tích dây đứt so với tổng diện tích dây đứt.
◆ Giao diện USB máy tính để lấy mẫu, xử lý và phân tích trực tiếp, với cảnh báo âm thanh và ánh sáng trực tuyến và hiển thị kết quả thời gian thực.
◆ Cấu trúc hình tròn cảm biến, bao quanh chu vi, từ hóa trục, từ hóa cáp thép đến trạng thái bão hòa.
◆ Cảm biến sử dụng vỏ hợp kim nhôm, chống nước, chống bụi, chống sốc và chống ẩm.
◆ Hoạt động ổn định, hiệu suất đáng tin cậy, độ chính xác phát hiện cao, hiệu suất chống nhiễu mạnh mẽ, dữ liệu chính xác.
◆ Phần mềm tương thích với các hệ điều hành máy tính Windows98/2000 / xp/Vista/windows7
◆ Theo quy định của luật đo lường quốc gia và luật an toàn sản xuất quốc gia, mỗi thiết bị sẽ được Viện đo lường quốc gia kiểm tra với tư cách là bên thứ ba theo tiêu chuẩn ASTM1571 của Mỹ, và báo cáo thử nghiệm sẽ được cấp để có được trình độ pháp lý.
◆ Được sử dụng rộng rãi trong khai thác mỏ, cáp treo, thiết bị nâng, thang máy, máy móc cảng, cầu cáp và các lĩnh vực khác.
Vietnamese

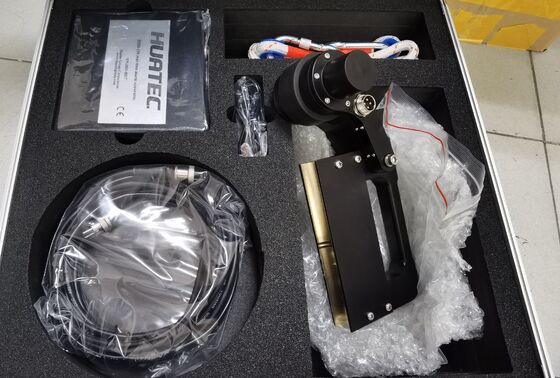

2. Cấu hình hệ thống và mẫu mã
(1). Đường kính cáp thép thang máy là 8-16mm
(2). Tổng mẫu máy dò khuyết tật cáp thép bằng máy tính là E15/E20
| Số sê-ri | Nội dung | Số lượng. | Bình luận | |
|
Cảm biến đơn vị |
1. | Cảm biến lấy mẫu đa từ hóa E15 (Định vị khoảng cách tự động để tạo bộ mã hóa) | 1 | Cáp thép thang máy đường kính 8-16mm có thể kiểm tra (cáp đơn) |
| 2. |
Cảm biến lấy mẫu đa từ hóa E20 (Định vị khoảng cách tự động để tạo bộ mã hóa) |
1 | Cáp thép thang máy đường kính 8-16mm có thể kiểm tra (cáp đa) | |
|
chuyển đổi đơn vị |
3. |
Bộ chuyển đổi kỹ thuật số RADF (Giám sát trực tuyến và cảnh báo thời gian thực) |
1 | Mô-đun được nhập khẩu từ Mỹ |
| 4. | Chuyển mạch tín hiệu 8344 | 1 | ||
| 5. | Cáp chuyển đổi nối tiếp USB | 1 | ||
|
Để xử lý đơn vị |
6. | Gói xử lý phiên bản V3.0 | 1 | |
| 7. | Máy tính xách tay | 1 | Bao gồm túi đựng máy tính và chuột | |
| Phụ kiện | 8. | Hộp đóng gói tiêu chuẩn | 1 | |
| 9. | Dây an toàn | 1 | ||
| 10. |
Do cơ quan đo lường pháp lý quốc gia cấp Báo cáo thử nghiệm của bên thứ ba |
1 | Việc sử dụng thiết bị có đủ điều kiện pháp lý |
3. Thông số kỹ thuật
Tiêu chuẩn: GB/T21837-2008, ASTM E1571-2001 (Đặc tả tiêu chuẩn cho kiểm tra điện từ cáp thép ferit), GB/T5972-2006/ISO 4309:90, GB8918—2006
Phạm vi phát hiện: Φ1.5—30 mm (chọn cảm biến khác nhau)
Vận tốc tương đối giữa cảm biến và cáp thép: 0.0—6.0 m/s Lựa chọn tốt nhất: 0.3—1.5 m/s
Khe hở tốt nhất giữa ống dẫn hướng và cáp thép: 2—6 mm, khe hở cho phép: 0—15mm
Loại tệp đầu ra: Tệp Word
Cảnh báo: Cảnh báo âm thanh và ánh sáng
Phát hiện vị trí dây cáp bị đứt (LF)
Độ chính xác đánh giá định tính: 99.99%
Đánh giá định lượng
Sai số lặp lại độ nhạy: ±0.055%
Sai số hiển thị: ±0.2%
Sai số phát hiện vị trí (L): ±0.2%
Nguồn: Nguồn điện máy tính 5V
TRỌNG LƯỢNG CẢM BIẾN: < 10kg (Cảm biến thông thường)
Nhiệt độ môi trường -10℃~40℃
Áp suất không khí: 86~106Kpa
Độ ẩm tương đối: ≤85%
4. Lõi kỹ thuật và trình độ pháp lý
(1). Thiết bị ảo: sự không chắc chắn vô hạn của cáp thép. Chỉ bằng cách sử dụng công nghệ thiết bị ảo, thay thế thiết bị truyền thống bằng phần mềm và sử dụng máy tính để lấy mẫu trực tiếp, chúng ta có thể đảm bảo không bỏ sót kiểm tra và phán đoán sai, giống như xem phim, quét toàn bộ quá trình cáp thép, kết quả chính xác và có thể lặp lại.
(2). Thiết bị ba lần xác định: theo tiêu chuẩn quốc gia về thanh lý cáp thép trong các ngành khác nhau, sản phẩm này áp dụng kiểm tra không phá hủy trực tuyến, định tính, định lượng, định vị điện từ đối với dây đứt bên trong và bên ngoài cáp thép, gỉ sét, mài mòn, thay đổi diện tích mặt cắt kim loại, bện lỏng, nhảy dây, biến dạng, bất thường vật liệu và các khuyết tật khác.
(3). Thiết bị pháp lý: theo quy định của luật đo lường quốc gia và luật an toàn sản xuất quốc gia, mỗi thiết bị được Viện đo lường quốc gia kiểm tra theo tiêu chuẩn Mỹ astm1571-2006 và GB/ t21387-2008 với tư cách là bên thứ ba, và báo cáo thử nghiệm được cấp để có được trình độ pháp lý.
5. Chỉ số kỹ thuật
Phạm vi đường kính cáp thép đầy đủ có thể được phát hiện: Φ 1.5-300 - mm (cần cấu hình cảm biến thông số kỹ thuật dòng khác nhau)
Tốc độ tương đối giữa cảm biến và cáp thép: 0.0 -- 6.0 m/s tốt nhất: 0.3 -- 1.5 m/s
Khe hở tốt nhất giữa ống dẫn hướng cảm biến và cáp thép là 2 -- 6 mm, và khe hở cho phép là 0 -- 15mm
Khả năng phát hiện khuyết tật dây đứt (LF)
Định tính: độ chính xác phát hiện định tính dây đứt tập trung đơn lẻ là 99.99%
Định lượng: số lượng dây đứt tại một vị trí cho phép một hoặc một dây tương đương bị phán đoán sai
Hơn 100 lần phát hiện định lượng với dây đứt tập trung đơn lẻ mà không có lỗi, tỷ lệ chính xác là ≥92%
Tỷ lệ định lượng thay đổi mặt cắt kim loại (LMA)
Sai số cho phép của độ nhạy phát hiện lặp lại: ±0.055%
Sai số cho phép của chỉ báo độ chính xác phát hiện: ± 0.2%
Khả năng phát hiện vị trí (L): sai số phần trăm chiều dài phát hiện: ±0.2%
Nguồn điện: nguồn điện pin máy tính 5V
Trọng lượng cảm biến: thông số kỹ thuật thường dùng < 10kg
Nhiệt độ môi trường: -10℃~40℃ áp suất khí quyển: 86~106Kpa độ ẩm tương đối: ≤85%
