Thông tin chi tiết sản phẩm:
|
| Giá trị phân chia tải trọng tối thiểu: | 1N | Phát hiện phạm vi: | Φ1,5—30 mm (chọn cảm biến khác) |
|---|---|---|---|
| Báo thức: | báo động âm thanh và ánh sáng | lỗi hiển thị: | ± 0,2% |
| Lỗi lặp lại của Độ nhạy: | ±0,055% | Loại tập tin đầu ra: | Đầu ra tệp Word |
| Độ chính xác của phán đoán định tính: | 99,99% | ||
| Làm nổi bật: | Máy dò lỗ hổng dây cáp thang máy,máy kiểm tra NDT điện từ,máy kiểm tra ăn mòn dây bị đứt |
||

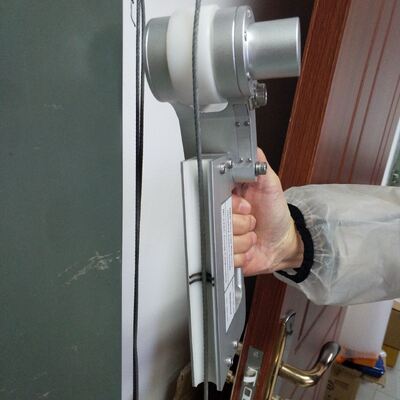

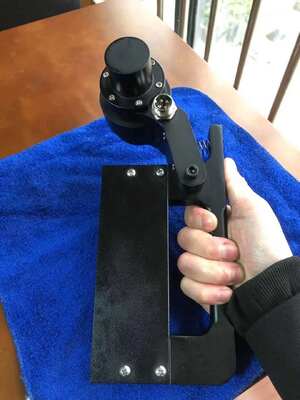

HRD-150 Máy phát hiện lỗi dây cáp thang máy Máy kiểm tra lỗi dây cáp vỡ bên trong bên ngoài Máy kiểm tra lỗi ăn mòn
I. Tổng quan về sản phẩm
◆ có thể kiểm tra trực tuyến dây thừng dây thừng nội bộ và bên ngoài dây vỡ, hao mòn, ăn mòn, biến dạng, sợi lỏng, dây nhảy, thay đổi vật liệu và các khiếm khuyết khác.
◆ kết quả thử nghiệm có thể đáp ứng các tiêu chuẩn của các ngành công nghiệp khác nhau và có thể được hiển thị dưới dạng số lượng dây bị gãy và tỷ lệ của diện tích dây bị gãy với tổng diện tích dây bị gãy.
◆ giao diện USB máy tính để lấy mẫu trực tiếp, xử lý và phân tích, với báo động âm thanh và ánh sáng trực tuyến và hiển thị kết quả thời gian thực.
◆ cấu trúc tròn cảm biến, bao quanh vòng tròn, nam châm trục, nam châm dây thép đến trạng thái bão hòa.
◆ Cảm biến sử dụng vỏ hợp kim nhôm, chống nước, chống bụi, chống va chạm và chống ẩm.
◆ hoạt động ổn định, hiệu suất đáng tin cậy, độ chính xác phát hiện cao, hiệu suất chống can thiệp mạnh mẽ, dữ liệu chính xác.
◆ phần mềm để thích nghi với Windows98/2000 / xp/Vista/windows7 các hệ điều hành máy tính khác nhau
◆ theo quy định của luật đo lường quốc gia và luật an toàn sản xuất quốc gia,mỗi thiết bị phải được kiểm tra bởi Viện Đo lường Quốc gia như một bên thứ ba theo tiêu chuẩn ASTM1571 của Mỹ, và báo cáo thử nghiệm được cấp để có được trình độ pháp lý.
◆ được sử dụng rộng rãi trong khai thác mỏ, đường dây cáp, thiết bị nâng, thang máy, máy móc cảng, cầu cáp và các lĩnh vực khác.
Vietnamese
2Cấu hình và mô hình hệ thống
(1) đường kính dây dây thang máy là 8-16mm
(2) Mô hình tổng thể của máy dò lỗi máy tính dây cáp là E15/E20
| Số hàng loạt | Nội dung | Qty. | Lời bình luận | |
|
Các cảm biến đơn vị |
1. | E15 cảm biến lấy mẫu đa từ kích thích ((Tự động định vị khoảng cách để tạo ra một bộ mã hóa) | 1 | 8-16mm Tất cả các loại dây thang máy có thể được thử nghiệm (một dây) |
| 2. |
Bộ cảm biến lấy mẫu đa từ tính kích thích E20 (Tự động định vị khoảng cách để tạo ra một bộ mã hóa) |
1 | 8-16mm Tất cả các loại dây thừng thang máy có thể được thử nghiệm (nhiều dây) | |
|
chuyển đổi đơn vị |
3. |
Chuyển đổi RADFDigital (Kiểm tra trực tuyến và báo động thời gian thực) |
1 | Mô-đun được nhập khẩu từ Mỹ. |
| 4. | 8344 Chuyển tín hiệu | 1 | ||
| 5. | Dòng chuyển đổi USB Serial | 1 | ||
|
Để đối phó với đơn vị |
6. | V3.0 gói xử lý phiên bản | 1 | |
| 7. | Máy tính xách tay | 1 | Bao gồm túi máy tính cộng chuột | |
| Phần đính kèm | 8. | Thùng đóng gói tiêu chuẩn | 1 | |
| 9. | Đường an toàn | 1 | ||
| 10. |
Được cấp bởi cơ quan đo lường pháp lý quốc gia Báo cáo thử nghiệm của bên thứ ba |
1 | Việc sử dụng công cụ có tính chất pháp lý |
3Các thông số kỹ thuật
Tiêu chuẩn: GB/T21837-2008, ASTM E1571-2001 (Tiêu chuẩn kỹ thuật kiểm tra điện từ của dây thép sắt từ), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
Phạm vi phát hiện:Φ1,5 mm (chọn cảm biến khác)
Tốc độ tương đối giữa cảm biến và dây thừng:0.06.0 m/s Lựa chọn tốt nhất:0.3 ∙ 1,5 m/s
Khoảng cách tốt nhất giữa tay cầm hướng dẫn và dây thừng: 2 ¢ 6 mm,khoảng cách cho phép: 0 ¢ 15 mm
Loại tập tin đầu ra: Word file output
báo động: báo động âm thanh và ánh sáng
Khám phá vị trí dây thừng bị gãy
Độ chính xác đánh giá chất lượng: 99,99%
Đánh giá định lượng
Lỗi tính lặp lại của độ nhạy: ± 0,055%
Lỗi hiển thị: ±0,2%
Lỗi phát hiện vị trí, ((L): ± 0,2%
Năng lượng: 5V nguồn điện cho máy tính
Trọng lượng cảm biến: < 10kg (giảm cảm biến thông thường)
Nhiệt độ môi trường: -10 °C ~ 40 °C
Áp suất không khí: 86 ~ 106Kpa
Độ ẩm tương đối: ≤ 85%
4.Chứng chỉ kỹ thuật cơ bản và pháp lý
(1) Công cụ ảo: sự không chắc chắn vô hạn của sợi dây. Chỉ bằng cách sử dụng công nghệ công cụ ảo, thay thế công cụ truyền thống bằng phần mềm và sử dụng máy tính để lấy mẫu trực tiếp,chúng ta có thể đảm bảo không có kiểm tra bỏ lỡ và phán đoán sai, giống như xem phim, quét toàn bộ quá trình dây thừng, kết quả chính xác và có thể lặp lại.
(2) Công cụ ba xác định: theo các tiêu chuẩn quốc gia cho phế liệu dây thép trong các ngành công nghiệp khác nhau, sản phẩm này áp dụng điện từ chất lượng, định lượng, định vị,Kiểm tra trực tuyến không phá hoại dây thép dây thép bên trong và bên ngoài bị vỡ, rỉ sét, hao mòn, thay đổi diện tích phần kim loại, sợi lỏng lẻo, dây nhảy, biến dạng, bất thường vật liệu và các khuyết tật khác.
(3) Các công cụ pháp lý: theo các quy định của luật đo lường quốc gia và luật an toàn sản xuất quốc gia,mỗi dụng cụ được kiểm tra bởi Viện Đo lường Quốc gia theo tiêu chuẩn Mỹ ASTM1571-2006 và GB/t21387-2008 như một bên thứ ba, và báo cáo thử nghiệm được cấp để có được trình độ pháp lý.
5Các chỉ số kỹ thuật
Phạm vi đầy đủ của đường kính dây thép có thể được phát hiện: Φ 1,5-300 - mm (cần cấu hình cảm biến đặc điểm kỹ thuật loạt khác nhau)
Tốc độ tương đối giữa cảm biến và dây thừng: 0,0 - 6,0 m/s tốt nhất: 0,3 - 1,5 m/s
Khoảng cách tốt nhất giữa tay cầm hướng dẫn cảm biến và dây thừng là 2 - 6 mm, và khoảng cách được phép là 0 - 15 mm
Khả năng phát hiện lỗi dây vỡ (LF)
Chất lượng: Chứng minh độ chính xác chất lượng của sợi dây bị gãy tập trung duy nhất là 99,99%
Số lượng: số lượng rễ bị gãy ở một nơi duy nhất cho phép một hoặc một rễ tương đương đánh giá sai
Hơn 100 lần phát hiện định lượng với một lần phá vỡ gốc tập trung mà không có lỗi, tỷ lệ chính xác là ≥92%
Tỷ lệ thay đổi số lượng của đường cắt ngang kim loại (LMA)
Lỗi cho phép của độ nhạy cảm phát hiện, khả năng lặp lại: ±0,055%
Lỗi cho phép của chỉ báo độ chính xác phát hiện: ± 0,2%
Khả năng phát hiện vị trí (L): sai số phần trăm chiều dài phát hiện: ±0,2%
Nguồn điện: pin máy tính 5V
Trọng lượng cảm biến: thông số kỹ thuật thường sử dụng < 10kg
Nhiệt độ xung quanh: -10°C~40°C áp suất khí quyển: 86~106Kpa độ ẩm tương đối: ≤85%
