Thông tin chi tiết sản phẩm:
|
| Màn hình hiển thị: | 2.4 inch 320×240 IPS_LCD | Loại đầu dò: | tinh thể đơn, tinh thể đôi |
|---|---|---|---|
| Chế độ đo lường: | PE（tiếng vang xung）、EE（tiếng vang vọng） | Phạm vi đo: | 0,15～3200mm（Thép cacbon sóng dọc) |
| Tỷ lệ cập nhật: | 4Hz、8Hz、16Hz、24Hz | ||
| Làm nổi bật: | Máy đo độ dày siêu âm với đầu dò kép,Máy thử NDT để đo lớp phủ,Live A&B scan thickness gauge |
||

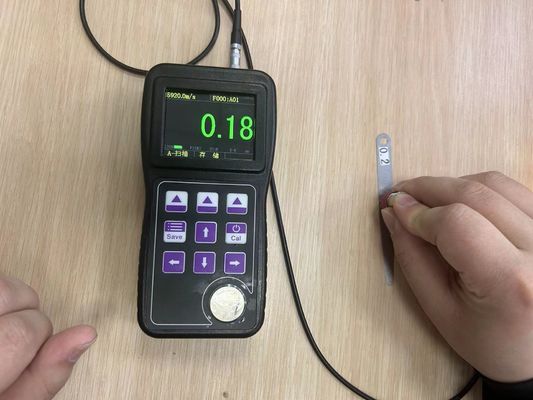

Máy đo độ dày siêu âm TG-4900DL A&B Scan Trực tiếp Đầu dò Đơn & Kép Đo độ dày qua lớp phủ Máy kiểm tra NDT
Máy đo độ dày siêu âm TG-4900DL do Tập đoàn HUATEC phát triển và sản xuất sử dụng màn hình màu OLED, có các chức năng chụp nhanh A-scan tích hợp và chức năng độ dày B-scan, đo độ dày qua lớp phủ, lưu trữ dữ liệu dung lượng lớn, v.v. Dựa trên nguyên lý đo siêu âm, đây là thiết bị kiểm tra không phá hủy công nghiệp di động có độ chính xác cao và độ phân giải cao.
Thiết bị có thể được sử dụng rộng rãi trong sản xuất, chế biến kim loại, công nghiệp hóa chất, kiểm tra hàng hóa và các lĩnh vực kiểm tra khác. Ngoài việc đo chính xác tất cả các loại tấm và bộ phận đã qua xử lý, nó còn có thể giám sát tất cả các loại đường ống và bình áp lực trong thiết bị sản xuất để theo dõi mức độ mỏng của chúng sau khi ăn mòn trong quá trình sử dụng. Đây là một thiết bị cần thiết trong ngành kiểm tra không phá hủy.

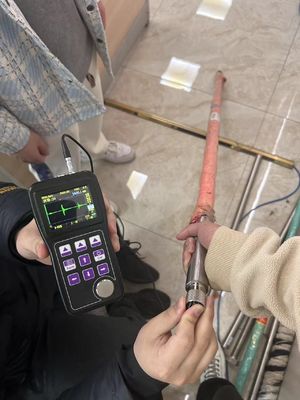

Tất cả các mẫu của dòng thiết bị này đều được trang bị chức năng chụp nhanh A-scan tiêu chuẩn, giúp người dùng kiểm soát phép đo tốt hơn và tránh sai sót do các yếu tố của bản thân vật liệu. Máy đo độ dày này có chức năng đo xuyên lớp phủ: khi có lớp phủ hoặc lớp sơn trên bề mặt vật liệu đo, có thể thu được độ dày thực tế của đế phôi mà không cần mài hoặc làm hỏng lớp phủ bề mặt của phôi.
Thông số cơ bản
| Băng thông | 1MHz～20MHz |
| Độ lợi thu | 96dB, bước nhảy 1dB hoặc 6dB |
| Bộ lọc | Băng thông rộng, 5M, 10M, 15M |
| Tốc độ cập nhật | 4Hz, 8Hz, 16Hz, 24Hz |
| Độ phân giải | X.X (0.1mm), X.XX (0.01mm) X.XXX (0.001mm) |
| Phạm vi đo | 0.15～3200mm (Thép carbon sóng dọc) |
| Chế độ xem | Thông thường, chênh lệch, chụp giá trị cực đại |
| Chế độ phát hiện | Sóng toàn phần, nửa sóng dương, nửa sóng âm, RF, Đảo ngược RF |
| Chế độ đo | P-E (xung-tiếng vọng), E-E (tiếng vọng-tiếng vọng) |
| Chế độ hiệu chuẩn | Hiệu chuẩn điểm không tự động, hiệu chuẩn vận tốc âm tự động |
| Lưu trữ dữ liệu | Có thể lưu 520 tệp, mỗi tệp có thể ghi lại 252 giá trị độ dày |
| Chức năng phụ trợ | Tự động tăng cường độ lợi, Tự động phạm vi, Tự động xóa nền E, Tự động đóng băng, Tự động tắt nguồn (Ngủ đông), Cảnh báo bằng buzzer, giao tiếp với máy tính chủ |
| Giao diện đầu dò | DUAL LEMO-00C5 |
| Loại đầu dò | tinh thể đơn, tinh thể kép |
| Chế độ xung | Sóng vuông, sóng hai mặt |
| Điện áp truyền | 25～300V, bước nhảy 25V |
| Độ rộng xung | 25～300ns, bước nhảy 5ns |
| Giao diện đầu ra | MINI USB, xuất dữ liệu sang máy tính chủ |
| Phương thức nhập | Nhập tổ hợp phím, hỗ trợ nhận dạng nhấn nhanh và nhấn giữ |
| Màn hình hiển thị | Màn hình IPS_LCD 2.4 inch 320×240 |
| Pin | Hai pin AA 1.5V |
| Kích thước | 153mm×76mm×37mm |
| Trọng lượng | 228g, không pin |
| Ngôn ngữ | Tiếng Trung, Tiếng Anh |
| Đơn vị | Hệ mét, Hệ Anh |
| Phạm vi nhiệt độ làm việc | -10℃～55℃ |
Tính năng sản phẩm
Cấu hình tiêu chuẩn
| Tên | Số lượng |
| Máy chủ TG-4900DL | 1 |
| Đầu dò | Tùy chọn |
| Pin kiềm | 2 |
| Chất kết nối | 1 |
| Hộp đựng thiết bị | 1 |
| Sách hướng dẫn sử dụng | 1 |
| Phiếu bảo hành sản phẩm | 1 |
| Giấy chứng nhận sản phẩm | 1 |
Cấu hình tùy chọn
| Lựa chọn đầu dò TG-4900DL | |||
| Mẫu | 5PΦ10 | 5Z20N | 15P6 |
| Loại | tinh thể kép 5M | tinh thể đơn 5M | tinh thể đơn 15M |
| Tần số | 5MHz | 5MHz | 15MHz |
| Đường kính vùng tiếp xúc | 10mm | 20mm | 6.35mm |
| Phạm vi đo | 1~400.0mm | 4～3200.0mm | 0.15～25.0mm |
|
Nhiệt độ tiếp xúc cho phép -10～70℃ |
|||
