TG-5600DL Color Ultrasonic Thickness Gauge 100000 Data Storage Multi-layer Thickness Measurement for Pipeline Pressure Vessel Corrosion Detection (Đường đo độ dày siêu âm màu)

Máy đo độ dày siêu âm màu TG-5600DL Lưu trữ 100000 Dữ liệu Đo độ dày đa lớp để Phát hiện ăn mòn bình áp lực đường ống

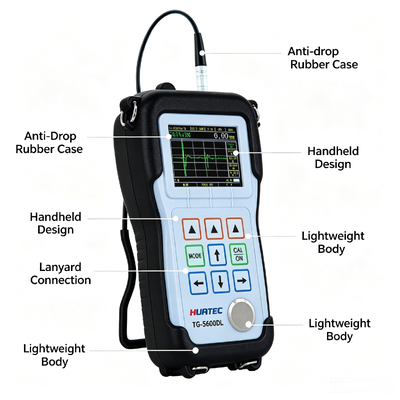

HUATEC TG-5600DL là máy đo độ dày siêu âm cầm tay. Dựa trên nguyên lý hoạt động của phép đo siêu âm, TG-5600DL có khả năng đo độ dày của nhiều loại vật liệu với độ chính xác cao tới 0,001 milimét hoặc 0,0001 inch, và được sử dụng rộng rãi trong nhiều ứng dụng đo độ dày.

Người dùng có thể đo độ dày chỉ từ một mặt của vật liệu được đo, mà không làm hỏng chi tiết gia công.

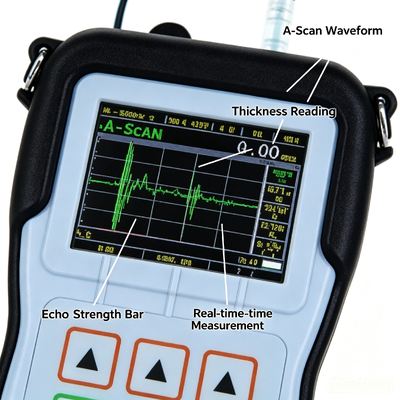

TG-5600DL có thể hiển thị đồng thời kết quả đo độ dày và A-scan, cho phép người dùng kiểm tra dạng sóng. Màn hình phản xạ giúp người dùng kiểm soát phép đo, do đó phạm vi đo độ dày lớn, giá trị đo chính xác và có thể tránh được các lỗi liên quan đến vật liệu trong phép đo. Chức năng B-scan được sử dụng để quan sát biên dạng đáy của chi tiết gia công được đo. Đầu dò di chuyển dọc theo bề mặt của chi tiết gia công để hiển thị mặt cắt ngang của chi tiết gia công.

Máy đo này có thể được sử dụng trong sản xuất, ngành công nghiệp chế biến kim loại, hàng không vũ trụ, vận tải đường sắt, công nghiệp hóa chất, ngành kiểm tra hàng hóa và các lĩnh vực thử nghiệm khác. Ngoài việc đo chính xác nhiều loại tấm và chi tiết gia công, giám sát nhiều loại đường ống và bình áp lực trong thiết bị sản xuất để giám sát thêm mức độ mỏng đi của chúng sau khi bị ăn mòn trong quá trình sử dụng, đây là một công cụ không thể thiếu trong ngành kiểm tra không phá hủy.

Chức năng lưu trữ là tùy chọn, theo nhu cầu khác nhau của khách hàng, và bộ ghi dữ liệu dung lượng lớn tích hợp có thể lưu trữ tới 100.000 giá trị đo độ dày và 400 dạng sóng. Các chức năng khác có thể là tùy chọn, chẳng hạn như đo độ dày đa lớp, độ phân giải cực cao, đo độ dày phạm vi lớn, giảm nhiễu kỹ thuật số và chế độ cửa sổ, lớp oxit thành trong, giao tiếp thời gian thực, đa kênh và các tùy chọn khác.

Thông số chính

Chức năng đo chính

• Hầu hết các phép đo vật liệu có thể được thực hiện bằng đầu dò đơn phần tử. • Phạm vi đo độ dày: 0,01 mm ~ 38 m, tùy thuộc vào vật liệu được đo, đầu dò, điều kiện bề mặt, nhiệt độ và cấu hình đã chọn. • Xác định vận tốc âm của vật liệu có vận tốc âm không xác định • Độ phân giải cao: Độ phân giải hiển thị thông thường là 0,001mm, độ phân giải cực cao tùy chọn có thể đạt 0,0001mm. • Đơn vị đo: milimét, inch, micron và mil. • Đo nhiệt độ cao: nhiệt độ lên tới 500°C. • Menu cấu hình mặc định hệ thống: Để thuận tiện cho người dùng, menu đã được đặt theo điều kiện mặc định khi sử dụng đầu dò của thiết bị. • Chức năng tạm dừng: cho phép các thao tác xử lý sau đo. Điều chỉnh thuận tiện tất cả các tham số để có dữ liệu đo ổn định. • Chức năng hiển thị dạng sóng toàn màn hình: tăng diện tích hiển thị phản xạ lên 20%, mang lại trải nghiệm cửa sổ lớn cho người vận hành. • Chỉ báo cường độ phản xạ: Phản xạ càng mạnh, càng hiển thị nhiều thanh chỉ báo, đặc biệt là hiển thị số, điều này hữu ích hơn. • Chế độ B-scan theo thời gian: Dùng để quan sát biên dạng đáy của chi tiết gia công cần đo. • Chế độ Chênh lệch/Tỷ lệ giảm: Hiển thị chênh lệch độ dày so với điểm đặt và biểu thị dưới dạng phần trăm tỷ lệ giảm. • TDG (Time-Varying Gain - Độ lợi thay đổi theo thời gian): Có thể giảm hiệu quả xung ban đầu hoặc phản xạ giao diện bằng cách giảm độ lợi ban đầu, và tăng phản xạ đáy của mẫu thử bằng cách tăng độ lợi tối đa, giúp đo dễ dàng. • Chế độ đo: Pulse-Echo(P-E), Interface-Echo(I-E), Echo-Echo(E-E), Multiple echo(I-ME), Double echo verification(E-EV)

Cấu hình tiêu chuẩn

Mục

Số lượng

TG-5600DL

Máy đo độ dày siêu âm

1

Đầu dò

1

Cáp

1

Vỏ cao su

1

Pin Alkaline

-

Thép 20#

3251

Sắt
