Hệ thống đo trường dòng xoay chiều ACFM-X2 Máy dò vết nứt ACFM di động để kiểm tra khuyết tật bề mặt kim loại gần bề mặt qua lớp sơn phủ epoxy

Hệ thống đo lường trường dòng xoay chiều ACFM-X2 Máy dò vết nứt ACFM di động để kiểm tra khuyết tật bề mặt kim loại và gần bề mặt qua lớp sơn phủ epoxy

Vật liệu áp dụng:

Kim loại dẫn điện từ tính và phi từ tính, bao gồm thép carbon, thép không gỉ, nhôm, v.v.

Khuyết tật áp dụng:

Có khả năng phát hiện hiệu quả các vết nứt bề mặt và các khuyết tật tuyến tính khác

Độ ổn định phát hiện:

Tỷ lệ phát hiện khuyết tật tối thiểu lớn hơn 90%

Phạm vi ứng dụng:

Phát hiện các khuyết tật bề mặt và gần bề mặt trong kết cấu kim loại

Độ sâu phát hiện:

Độ sâu tối đa đối với thép carbon là 3mm; đối với thép không gỉ là 5mm; đối với nhôm là 8mm

Loại lớp phủ cho phép:

Lớp phủ không dẫn điện như sơn, nhựa epoxy, nhựa đường, v.v.

Yêu cầu thiết bị:

Thời gian hoạt động tối đa: 16 giờ

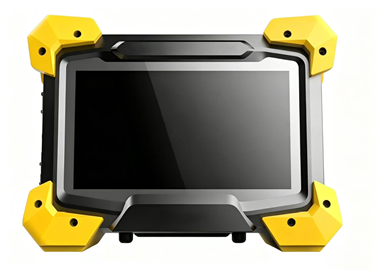

Kích thước máy chủ: 225mm * 172mm * 76mm

Trọng lượng: ≤ 2,1kg

Nhiệt độ hoạt động: -10° C đến 40° C

Độ ẩm hoạt động: ≤90% độ ẩm tương đối của không khí

Yêu cầu chức năng phần cứng:

Hỗ trợ nhiều loại đầu dò, bao gồm đầu dò bút chì và đầu dò tiêu chuẩn

Hỗ trợ đầu dò mảng đa phần tử thông thường (Tùy chọn)

Hỗ trợ đầu dò nhiệt độ cao với chức năng bù nhiệt độ đồng bộ (Tùy chọn)

Hỗ trợ bộ mã hóa để ghi lại dịch chuyển không gian theo thời gian thực trong quá trình kiểm tra

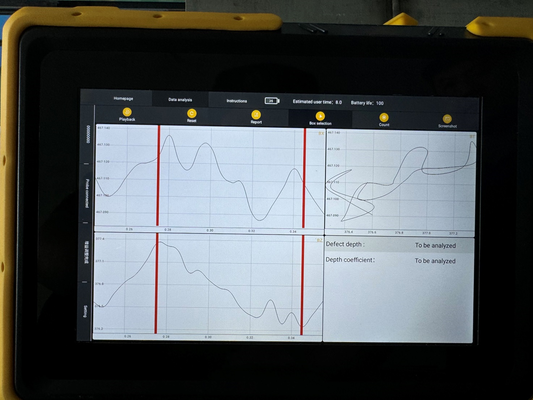

Có thể hiển thị chế độ xem mặt phẳng tín hiệu Bx, chế độ xem mặt phẳng tín hiệu Bz, biểu đồ cánh bướm và biểu đồ độ dốc

Hỗ trợ tần số kiểm tra có thể điều chỉnh, phạm vi 1kHz -10kHz

Hỗ trợ cường độ tín hiệu có thể điều chỉnh, điều chỉnh tự động hoặc thủ công

Hỗ trợ thay nóng đầu dò, cho phép thay đổi đầu dò trong quá trình kiểm tra

Hỗ trợ thay nóng và ngắt kết nối bộ mã hóa

chức năng quét (ví dụ: bắt đầu, dừng, làm mới)

Hỗ trợ chức năng nút đầu dò: Các nút trên đầu dò có thể điều khiển phần mềm

Yêu cầu chức năng phần mềm:

Phần mềm hệ thống chạy trên nền tảng Android (tiếng Trung), có khả năng điều khiển thiết bị, thu thập tín hiệu, phân tích, v.v.

Phần mềm có thể hiển thị thông tin trạng thái như kết nối đầu dò, thông số kiểm tra, mức pin. Hỗ trợ tạo các tệp dự án mới, bao gồm cài đặt kiểm tra cơ bản, dữ liệu kiểm tra và báo cáo kiểm tra

Hỗ trợ nhập/xuất tệp dự án để xem hoặc đặt thông số kiểm tra

Hỗ trợ cài đặt thông số cho loại bộ phận, vật liệu, độ dày lớp phủ, chiều rộng mối hàn, nhiệt độ bộ phận, v.v.

Yêu cầu chức năng phần mềm:

*Tính năng chức năng đề xuất thông số, gợi ý đầu dò và thông số phù hợp dựa trên thông tin đối tượng kiểm tra đã đặt

*Tính năng chức năng điều chỉnh độ nhạy thiết bị, cho phép hiệu chuẩn bằng các khối kiểm tra tiêu chuẩn

*Tính năng chức năng hiệu chuẩn hệ số độ sâu khuyết tật, cho phép cài đặt hệ số độ sâu bằng các khối kiểm tra tham chiếu

*Tính năng chức năng điều chỉnh kích thích, cho phép điều chỉnh tần số kiểm tra và mức kích thích dựa trên đối tượng kiểm tra, với điều chỉnh tự động độ lợi thiết bị

*Trục dọc giao diện kiểm tra hỗ trợ chuyển đổi giữa chế độ theo dõi và chế độ cố định, có thể điều chỉnh bất kỳ lúc nào

*Tính năng chức năng thu phóng ảnh kiểm tra, cho phép thu phóng thủ công và kéo ngang để xem kết quả

*Tính năng chức năng đặt lại ảnh, cho phép khôi phục ảnh đã thu phóng hoặc kéo bằng một cú nhấp chuột

*Hỗ trợ chức năng phát lại ảnh kiểm tra để xem lại nhiều lần

*Tính năng chức năng đánh dấu. Nhấp vào nút đánh dấu trong quá trình kiểm tra sẽ thêm các dấu phân cách vào ảnh kiểm tra để hiển thị theo phân đoạn trong báo cáo

*Hỗ trợ chức năng đo kích thước khuyết tật. Sau khi xác định khuyết tật, chọn khu vực của nó cho phép tính toán chiều dài khuyết tật dựa trên dữ liệu bộ mã hóa. Độ sâu khuyết tật mở bề mặt có thể được tính toán dựa trên sự thay đổi tín hiệu Bx

*Hỗ trợ định dạng báo cáo kiểm tra tùy chỉnh và chức năng xuất báo cáo

*Hỗ trợ xem báo cáo kiểm tra, ảnh và dữ liệu từ các tệp dự án lịch sử

Cấu hình cơ bản

Đơn vị máy chủ: 1 đơn vị

Phần mềm thu thập và phân tích tín hiệu: 1 bộ

Đầu dò bút chì: 1 đơn vị

Đầu dò tiêu chuẩn (có bộ mã hóa): 1 đơn vị

Cáp kết nối đầu dò: 1 đơn vị

Bộ sạc: 1 bộ

Hướng dẫn sử dụng sản phẩm: 1 bộ

Tài liệu chất lượng: 1 bộ

Hộp đựng thiết bị: 1 bộ

Đầu dò mảng ba phần tử: Tùy chọn
