Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Dụng cụ kiểm tra ACFM | Trưng bày: | Màn hình cảm ứng đa điểm 7 inch có hỗ trợ đèn nền |
|---|---|---|---|
| Nghị quyết: | Màn hình độ nét cao, độ phân giải 1280*800 | Kho: | Bộ nhớ trong 32GB, có thể mở rộng lên tới 128GB |
| Hệ điều hành: | Hệ điều hành Android (dựa trên nhân Linux) | Giao diện mạng: | Hỗ trợ kết nối Wi-Fi |
| Làm nổi bật: | Thiết bị kiểm tra ACFM thông minh,Thiết bị kiểm tra không phá hủy ACFM,Thiết bị đo trường dòng xoay chiều |
||

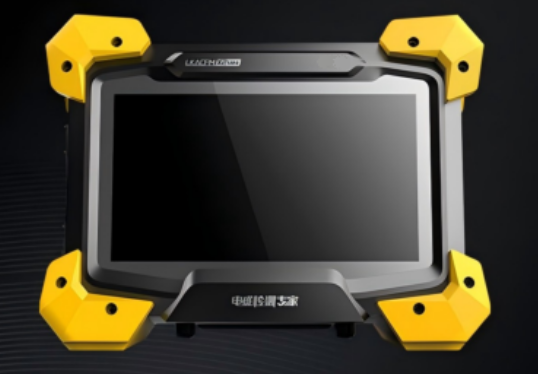

Thiết bị kiểm tra trường điện từ xoay chiều thông minh (ACFM)
Vật liệu áp dụng--Kim loại dẫn điện từ tính và phi từ tính, bao gồm thép carbon, thép không gỉ, nhôm, v.v.
Phạm vi ứng dụng--Phát hiện các khuyết tật bề mặt và gần bề mặt trong kết cấu kim loại
Khuyết tật áp dụng---Có khả năng phát hiện hiệu quả các vết nứt bề mặt và các khuyết tật tuyến tính khác
Độ sâu kiểm tra---Độ sâu tối đa đối với thép carbon là 3mm; đối với thép không gỉ là 5mm; đối với nhôm là 8mm
Độ ổn định phát hiện---Tỷ lệ phát hiện khuyết tật tối thiểu lớn hơn 90%
Loại lớp phủ cho phép---Lớp phủ không dẫn điện như sơn, nhựa epoxy, nhựa đường, v.v.
|
Phạm vi cung cấp |
|
|
Tên thiết bị |
Đo trường điện từ xoay chiều thông minh (ACFM) |
|
Số lượng |
1 bộ |
|
Khả năng kiểm tra chính |
|
|
Vật liệu áp dụng |
Kim loại dẫn điện từ tính và phi từ tính, bao gồm thép carbon, thép không gỉ, nhôm, v.v. |
|
Phạm vi ứng dụng |
Phát hiện các khuyết tật bề mặt và gần bề mặt trong kết cấu kim loại |
|
Khuyết tật áp dụng |
Có khả năng phát hiện hiệu quả các vết nứt bề mặt và các khuyết tật tuyến tính khác |
|
Độ sâu kiểm tra |
Độ sâu tối đa đối với thép carbon là 3mm; đối với thép không gỉ là 5mm; đối với nhôm là 8mm |
|
Độ nhạy phát hiện |
Có khả năng phát hiện các khuyết tật mở trên bề mặt nhỏ tới 3*0.5*0.2mm; có thể phát hiện các khuyết tật tương đương với các khuyết tật trên mẫu thử nghiệm MPI A1 15/100 |
|
Độ ổn định phát hiện |
Tỷ lệ phát hiện khuyết tật tối thiểu lớn hơn 90% |
|
Loại lớp phủ cho phép |
Lớp phủ không dẫn điện như sơn, nhựa epoxy, nhựa đường, v.v. |
|
Độ dày lớp phủ cho phép |
Độ dày lớp phủ tối đa ≤5mm; khi sử dụng với đầu dò cuộn lớn, có thể kiểm tra lớp phủ dày tới 10mm |
|
Tốc độ quét |
Tốc độ quét tối đa ≤ 60mm/s, tốc độ quét tối thiểu phải > 5mm/s |
|
Có thể thực hiện kiểm tra ở nhiệt độ lên tới 500°C khi kết hợp với đầu dò nhiệt độ cao |
|
|
Yêu cầu thiết bị |
|
|
Màn hình |
Màn hình cảm ứng đa điểm 7 inch có hỗ trợ đèn nền |
|
Độ phân giải |
Màn hình độ nét cao, độ phân giải 1280*800 |
|
RAM |
4GB, có thể mở rộng lên 8GB |
|
Bộ nhớ lưu trữ |
Bộ nhớ trong 32GB, có thể mở rộng lên 128GB |
|
Hệ điều hành |
Hệ điều hành Android (dựa trên nhân Linux) |
|
Giao diện |
1*cổng USB3.0/USB2.0 HOST, 1*cổng Type-C (chỉ sạc) |
|
Giao diện mạng |
Hỗ trợ kết nối Wi-Fi; có thể mở rộng để hỗ trợ dongle 4G |
|
Giao diện sạc |
Cổng Type-C, tích hợp với giao thức sạc nhanh FCP vào/ra, giao thức sạc nhanh AFC vào/ra, giao thức DRP Try. SRC, giao thức sạc nhanh PD3.1 vào/ra, giao thức sạc nhanh QC2.0/QC3.0/QC3.0+ ra |
|
Công suất sạc/xả tối đa: 45W |
|
Yêu cầu chức năng phần mềm:
1. Cung cấp chức năng đề xuất tham số, gợi ý đầu dò và tham số phù hợp dựa trên thông tin đối tượng kiểm tra đã đặt
2. Cung cấp chức năng điều chỉnh độ nhạy thiết bị, cho phép hiệu chuẩn bằng các khối thử nghiệm tiêu chuẩn
Cung cấp chức năng hiệu chuẩn hệ số độ sâu khuyết tật, cho phép cài đặt hệ số độ sâu bằng các khối thử nghiệm tham chiếu
3. Cung cấp chức năng điều chỉnh kích thích, cho phép điều chỉnh tần số kiểm tra và mức kích thích dựa trên đối tượng kiểm tra, với điều chỉnh tự động độ lợi của thiết bị
4. Trục dọc giao diện kiểm tra hỗ trợ chuyển đổi giữa chế độ theo dõi và chế độ cố định, có thể điều chỉnh bất kỳ lúc nào
5. Cung cấp chức năng thu phóng hình ảnh kiểm tra, cho phép thu phóng thủ công và kéo ngang để xem kết quả
6. Cung cấp chức năng đặt lại hình ảnh, cho phép khôi phục hình ảnh đã thu phóng hoặc kéo bằng một cú nhấp chuột
7. Hỗ trợ chức năng phát lại hình ảnh kiểm tra để xem lại nhiều lần
8. Cung cấp chức năng đánh dấu. Nhấp vào nút đánh dấu trong quá trình kiểm tra sẽ thêm các dấu phân cách vào hình ảnh kiểm tra để hiển thị theo phân đoạn trong báo cáo
9. Hỗ trợ chức năng đo kích thước khuyết tật. Sau khi xác định khuyết tật, chọn khu vực của nó cho phép tính toán chiều dài khuyết tật dựa trên dữ liệu bộ mã hóa. Độ sâu khuyết tật mở trên bề mặt có thể được tính toán dựa trên sự thay đổi tín hiệu Bx
10. Hỗ trợ các định dạng báo cáo kiểm tra tùy chỉnh và chức năng xuất báo cáo
11. Hỗ trợ xem báo cáo kiểm tra, hình ảnh và dữ liệu từ các tệp dự án lịch sử
Cấu hình cơ bản
Đơn vị máy chủ: 1 đơn vị
Phần mềm thu thập và phân tích tín hiệu: 1 bộ
Đầu dò bút chì: 1 đơn vị
Đầu dò tiêu chuẩn (có bộ mã hóa): 1 đơn vị
Cáp kết nối đầu dò: 1 đơn vị
Bộ sạc: 1 bộ
Hướng dẫn sử dụng sản phẩm: 1 bộ
Tài liệu chất lượng: 1 bộ
Hộp đựng thiết bị: 1 bộ
Đầu dò mảng ba phần tử: Tùy chọn
Yêu cầu thiết bị
Thời gian hoạt động tối đa: 16 giờ
Kích thước máy chủ: 225mm* 172mm*76mm
Trọng lượng:<2.1kg
Nhiệt độ hoạt động: -10° C đến 40°C
Độ ẩm hoạt động:<90% độ ẩm tương đối
Yêu cầu chức năng phần cứng
1. Hỗ trợ nhiều loại đầu dò, bao gồm đầu dò bút chì và đầu dò tiêu chuẩn
2. Hỗ trợ đầu dò mảng đa phần tử thông thường (Tùy chọn)
3. Hỗ trợ đầu dò nhiệt độ cao với chức năng bù nhiệt độ đồng bộ (Tùy chọn)
4. Hỗ trợ bộ mã hóa để ghi lại dịch chuyển không gian theo thời gian thực trong quá trình kiểm tra
5. Có thể hiển thị mặt phẳng tín hiệu Bx, mặt phẳng tín hiệu Bz, biểu đồ cánh bướm và biểu đồ gradient
6. Hỗ trợ tần số kiểm tra có thể điều chỉnh, phạm vi 1kHz-10kHz
7. Hỗ trợ cường độ tín hiệu có thể điều chỉnh, điều chỉnh tự động hoặc thủ công
8. Hỗ trợ thay nóng đầu dò, cho phép thay đổi đầu dò trong quá trình kiểm tra
9. Hỗ trợ thay nóng và ngắt kết nối bộ mã hóa
10. Hỗ trợ chức năng nút đầu dò: Các nút trên đầu dò có thể điều khiển các chức năng quét phần mềm (ví dụ: bắt đầu, dừng, làm mới)
