Thông tin chi tiết sản phẩm:
|
| Phạm vi bán kính nhận dạng tự động: | 200m | Chiều rộng quét: | 300mm |
|---|---|---|---|
| Bán kính quay: | 450mm | Độ cao vượt qua chướng ngại vật: | không quá 30mm |
| Chướng ngại vật có thể xác định được: | chiều cao trên 350mm | Độ chính xác định vị lặp đi lặp lại: | ± 3 mm |
| Phạm vi thay đổi bản nhạc tự động: | 20mm | ||
| Làm nổi bật: | Robot kiểm tra bể HMFL-R1000,thiết bị NDT rò rỉ từ thông,robot đáy bể độ chính xác ±3mm |
||

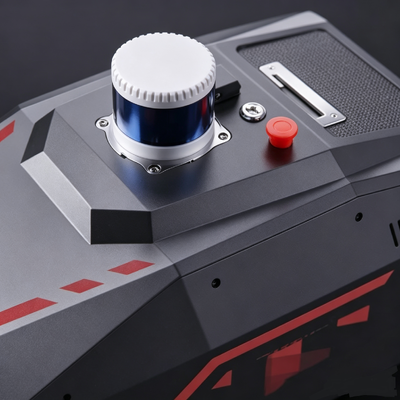

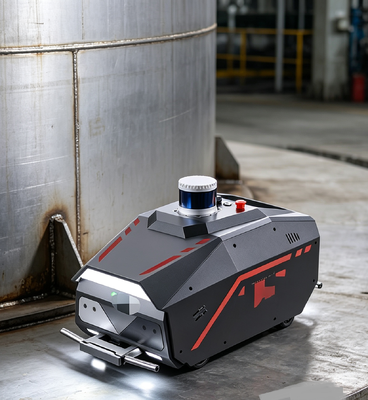

Robot kiểm tra đáy bể HMFL-R1000 Độ chính xác định vị lặp lại ±3mm Thiết bị kiểm tra NDT rò rỉ từ thông
CáiHMFL-R1000 robot phát hiện thông minh cho đáy bểtấm có thể tự động nhận dạng chướng ngại vật và lập bản đồ không gian bên trong bể. Thuật toán điều khiển chuyển động thông minh do công ty tự phát triển, thích ứng với bể, có thể tự động lập kế hoạch quỹ đạo chạy và xác định sự phân bố của các khuyết tật trên bề mặt trên và dưới. Điều này sẽ giảm đáng kể cường độ công việc kiểm tra tấm đáy bể, nâng cao đáng kể hiệu quả kiểm tra và độ chính xác của kết quả.
Thông số kỹ thuật:
| Màn hình | Máy tính bảng cảm ứng cấp công nghiệp với bộ xử lý Core i7 8GB+128GB |
| Phạm vi bán kính nhận dạng tự động | 200m |
| Chiều rộng quét | 300mm |
| Kiểm tra độ dày |
6-20mm, điều chỉnh trạng thái từ hóa thông minh tự động |
| Bán kính quay | 450mm |
| Chiều cao vượt chướng ngại vật | không quá 30mm |
| Chướng ngại vật có thể nhận dạng | chiều cao trên 350mm |
| Độ chính xác định vị lặp lại | ± 3mm |
| Nguyên lý phát hiện | công nghệ từ rò rỉ |
| Độ bao phủ thay đổi quỹ đạo tự động | 20mm |
|
Thông số Lidar |
Khoảng cách đo: 200m Góc đo dọc: 30° (-15°~+15°) Độ phân giải góc dọc: 2° Góc đo ngang: 360° Độ phân giải góc ngang: 0.09° Tần số cập nhật lấy mẫu: 10Hz |
| Thông số IMU (Định vị quán tính) |
Lỗi trực giao: ± 0.05° Độ phân giải: Gia tốc 0.5mG, con quay hồi chuyển 0.02°/s, từ kế 1.5mGS Tần số cập nhật lấy mẫu: 100Hz |
|
Thông số radar siêu âm |
Khoảng cách đo: 30~4500mm Tần số lấy mẫu và làm mới: 2.5Hz |
|
Chức năng chiếu sáng LED trước và sau |
|
| Phản ứng khẩn cấp |
Tự động dừng trong trường hợp đặc biệt, có thể dừng khẩn cấp thủ công |
| Kích thước & trọng lượng thiết bị |
725 * 375 * 410mm, 60Kg |
| Hộp đóng gói |
đáp ứng tiêu chuẩn vận chuyển hàng không quốc tế IATA |
Chức năng thiết bị
1. Nguyên lý rò rỉ từ tích hợp, phát hiện tự động, thu thập dữ liệu và phân tích dữ liệu thông minh
2. Truyền động hai động cơ đạt được chuyển động tiến lùi và lái vi sai, với bán kính quay nhỏ
3. IMU (Định vị quán tính), LiDAR, Radar siêu âm và các thiết bị phần cứng khác được sử dụng kết hợp để định vị chính xác và phản hồi chuyển động
4. Kết nối phần cứng và khả năng tương thích phần mềm giữa hệ thống điều hướng tự động và hệ thống điều khiển cơ bản cho phép trao đổi dữ liệu tự do và các giao diện mở để mở rộng chức năng, tạo ra nhiều khả năng tùy chỉnh hơn
5. Được trang bị giá đỡ kết nối nhanh bằng radar laser để bảo vệ việc lắp đặt và tháo dỡ các bộ phận quan trọng
6. Công tắc dừng khẩn cấp và phanh phản hồi động cơ được cấu hình để đảm bảo hoạt động an toàn của thiết bị
7. Máy tính cấp công nghiệp hỗ trợ xem trạng thái làm việc theo thời gian thực, giúp người vận hành thuận tiện theo dõi và vận hành
8. Pin nguồn lithium sắt phosphate với dung lượng 24V 30AH, có khả năng đáp ứng 8 giờ làm việc
9. Thiết kế và lắp đặt cảm biến dịch chuyển ở bánh trước để ghi lại khoảng cách di chuyển
10. Robot tự động lập kế hoạch quét để đạt được phạm vi quét và phát hiện toàn bộ các tấm thép
11. Dữ liệu kiểm tra hỗ trợ sao chép bằng một cú nhấp chuột, tải lên máy chủ đám mây bằng một cú nhấp chuột, tạo danh sách các khuyết tật của tấm đáy bể và báo cáo kiểm tra bằng một cú nhấp chuột
12. Phần mềm quản lý và phân tích PC có thể xử lý tất cả công việc dữ liệu ở giai đoạn đầu và cuối
13. Robot tự động lưu nhật ký hoạt động và tự động xử lý nhật ký định kỳ, cung cấp phản hồi kịp thời về thông tin lỗi của robot, giảm đáng kể việc chẩn đoán lỗi và nâng cao hiệu quả xử lý lỗi
