Thông tin chi tiết sản phẩm:
|
| Phạm vi phát hiện: | 0–1000mm (đối với vật liệu lớp chống thấm thông thường) | Phạm vi vận tốc âm thanh: | (100~20000) m/s |
|---|---|---|---|
| Tần số lặp lại: | 16–15000 | Phạm vi động: | ≥38dB |
| Tần số thăm dò (MHz): | 0,2–25 | Nghị quyết: | >40dB (5P14) |
| Tần số lấy mẫu: | 400m | Phương thức xuất báo cáo: | Xuất PDF trực tiếp qua ổ flash USB |
| Làm nổi bật: | Máy dò khuyết tật siêu âm,phạm vi 0-1000mm,Máy kiểm tra độ bám dính quét B |
||

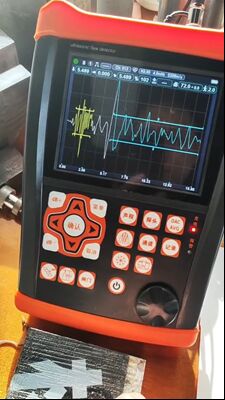

Máy dò khuyết tật mối hàn siêu âm HFD-810, phạm vi dò tìm 0-1000mm, máy dò độ dày lớp, máy dò độ bám dính, máy kiểm tra khuyết tật siêu âm B-scan
Tính năng:
Các thông số chính được kiểm tra cho lớp chống thấm: độ dày và độ bám dính.
Hỗ trợ đầy đủ quy trình kiểm tra; dễ vận hành, cho phép kiểm tra lớp chống thấm ngay sau khi khởi động.
Kiểm tra có hỗ trợ hình ảnh B-scan.
Tốc độ lặp: 16-15000 Hz có thể điều chỉnh với độ chính xác cao; quét tốc độ cao đảm bảo không bỏ sót khuyết tật.
Tỷ lệ tín hiệu trên nhiễu cao, dạng sóng cực kỳ ổn định và thiết kế chống nhiễu đặc biệt cho hoạt động đáng tin cậy trong điều kiện khắc nghiệt.
Bộ chuyển đổi AD 12-bit, tương thích với đầu dò 25 MHz, mang lại chi tiết rõ ràng với độ nhạy và độ phân giải cao cho các khuyết tật nhỏ.
Tự động phân tích và đánh giá hiệu suất đầu dò, và tạo báo cáo đánh giá đầu dò.
Chức năng đo độ dày có độ chính xác cao.
Truyền không dây Bluetooth; tạo và in báo cáo dò tìm tại chỗ qua ứng dụng di động.
Báo cáo dò tìm có thể được xuất trực tiếp dưới dạng tệp PDF có thể chỉnh sửa mà không cần phần mềm chuyên dụng.
Thiết bị hỗ trợ nâng cấp tự động qua ổ USB, tiện lợi và hiệu quả.
Đạt chuẩn bảo vệ IP65, chắc chắn, chống nước và chống bụi; giá đỡ giảm chấn cho phép điều chỉnh ở mọi góc độ.
Một pin cung cấp 15 giờ hoạt động liên tục, sạc nhanh 3 giờ và hỗ trợ sạc độc lập; hai pin cho phép làm việc không ngừng nghỉ.
|
Thông số kỹ thuật |
Giá đỡ |
|
Thông số kỹ thuật |
Phạm vi dò tìm |
|
0-1000mm (cho vật liệu lớp chống thấm thông thường) |
Phạm vi vận tốc âm thanh |
|
(100~20000) m/s |
Tần số lặp lại |
|
16-15000 |
Dải động |
|
≥38dB |
Độ tuyến tính dọc (V)V < 1.5% |
|
Độ tuyến tính ngang (H) |
H < 0.2%Tần số đầu dò (MHz) |
|
0.2-25 |
Độ phân giải |
|
>40dB (5P14) |
Biên độ nhạy |
|
>65dB (cho lỗ đáy phẳng Φ2 sâu 200mm) |
Tần số lấy mẫu |
|
400M |
Bluetooth |
|
✓ |
Lọc kỹ thuật số |
|
✓ |
Lọc kỹ thuật số |
|
Năm loại |
Ứng dụng di động |
|
✓ |
Lọc kỹ thuật số |
|
Xuất PDF trực tiếp qua ổ USB |
Nhập quy trình dò tìm tổng thể |
|
500 quy trình có sẵn để nhập/xuất |
Báo cáo kiểm tra đầu dò |
|
✓ |
Lọc kỹ thuật số |
|
(0~80)%, không ảnh hưởng đến độ tuyến tính và độ lợi |
Loại đầu dò |
|
Đầu dò thẳng tinh thể đơn, đầu dò tinh thể kép, đầu dò truyền qua |
Cổng |
|
Cổng sóng ban đầu, cổng sóng mất; cổng đơn, cổng kép |
Cảnh báo |
|
Cảnh báo bằng còi, cảnh báo bằng đèn LED |
Nguồn điện |
|
DC 9V |
Thời gian hoạt động của pin |
|
15 giờ |
Kích thước tổng thể |
|
260×175×60 (mm) |
Trọng lượng |
|
1.3kg |
Nhiệt độ môi trường |
|
(-10~50)°C |
Độ ẩm tương đối |
|
(20~95)%RH |
Cường độ truyền |
|
50V, 100V, 200V, 300V, 400V, 500V lựa chọn theo cấp, phạm vi đầu dò áp dụng rộng |
Độ rộng xung |
|
Có thể điều chỉnh liên tục trong khoảng 30-510 để phù hợp với đầu dò có tần số khác nhau |
Giảm chấn đầu dò |
|
50Ω, 100Ω, 150Ω, 400Ω tùy chọn, để đáp ứng các yêu cầu làm việc khác nhau về độ nhạy và độ phân giải |
Lấy mẫu thời gian thực phần cứng |
|
Bộ chuyển đổi AD 12-bit độ phân giải cao, tốc độ lấy mẫu 400MHz, dạng sóng trung thực cao |
Chế độ dò tìm |
|
Nửa sóng dương, nửa sóng âm, toàn sóng, dò tìm RF |
Đọc cổng |
|
Chế độ đọc cổng đơn và cổng kép có sẵn; đọc đỉnh trong cổng |
Chế độ điều chỉnh tham số |
|
Điều chỉnh bằng nút / hộp thoại |
Mục |
|
Thông số kỹ thuật |
Giá đỡ |
|
Điều chỉnh góc tự do |
Tổng độ lợi |
|
120 dB (với các bước tăng 0.1 dB, 1 dB, 2 dB và 6 dB) |
Đầu nối |
|
BNC tùy chọn |
Lưu ý: Tất cả các chỉ số trên được đo với tần số đầu dò 2.5 MHz và chế độ dò tìm toàn sóng. |
Chức năng
Phụ kiện tiêu chuẩn
Đơn vị chính: 1 chiếc
Phụ kiện tùy chọn
Khối kiểm tra tiêu chuẩn
