Thông tin chi tiết sản phẩm:
|
| Suy giảm: | Mỗi 12dB ± 1dB | Chế độ kiểm tra: | đơn/kép |
|---|---|---|---|
| Giảm xóc: | 400、80Ω | Trưng bày: | Màn hình LCD màu 5,7 inch, độ phân giải 640×480 |
| Thay đổi xung: | -7,5 ≈ 3000μs | Tần số lặp lại xung: | 25～800Hz, điều chỉnh tự động |
| Nghị quyết: | ≥36dB (Mẫu đầu dò: Đường kính 5 MHz 14mm) | ||
| Làm nổi bật: | Máy phát hiện lỗi UT di động,Máy thử siêu âm thâm nhập cao,Máy quét đường ray HSCQc1-H2 |
||

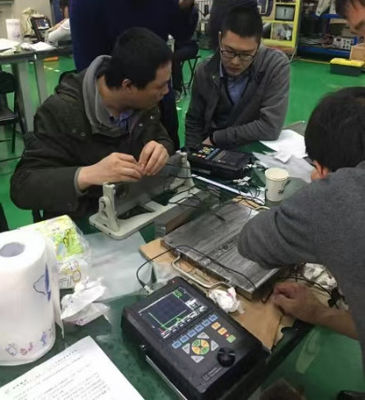

Máy dò khuyết tật UT di động FD-GT-1010 Máy kiểm tra siêu âm có khả năng xuyên thấu cao với máy quét đường ray HSCQc1-H2 tùy chọn
Máy dò khuyết tật siêu âm kỹ thuật số Model FD-GT-1010 được phát triển với kỹ thuật hàng đầu trên thị trường nội địa: truyền động sóng vuông. Ổn định về hiệu suất, di động khi vận chuyển, dễ vận hành, đây là thiết bị có chi phí cao. Nó tuân thủ tiêu chuẩn tàu mới TSG R0004-2009 và Tiêu chuẩn Châu Âu EN12668-1:2010.
Màn hình được trang bị là màn hình TFT độ phân giải cao 1/2-T-R (640×480), duy trì tình trạng hoạt động tốt ngoài trời hoặc dưới ánh nắng mạnh. Nguồn điện được cung cấp bởi pin có thời lượng 6-8 giờ sử dụng liên tục.
Chỉ nặng 1,5kg. Nó có thể áp dụng trong lĩnh vực làm việc di động hoặc trên không cho hóa dầu, bình áp lực, điện lực và vận tải đường sắt.
Thông số kỹ thuật:
| Bộ suy hao | Mỗi 12dB ± 1dB |
| Nhiễu đầu vào tương đương | <80×10-9 V/rad Hz |
| Xung truyền | sóng vuông âm; điện áp có thể điều chỉnh từ 25 đến 250V liên tục, với bước 25V; độ rộng có thể điều chỉnh từ 30 đến 1000ns liên tục, với bước 5ns. Ở chế độ chuyển mạch 400Ω/200V, cả hai cạnh đều ngắn hơn 10ns, và xung sẽ được tối ưu hóa vào bộ truyền động. |
| Chế độ kiểm tra | Đơn/Đôi |
| Giảm chấn | 400,80Ω |
| Tần số làm việc | Dải rộng và dải hẹp ở chế độ chuyển mạch. Rộng: 0,5-15MHz; Hẹp: 1,5~3MHz |
| Độ lợi | 0,0~110,0dB, các bước: 0,1/1,0/2,0/6,0dB; tăng tốc tự động ở chế độ chuyển mạch 0,1 Db |
| Tùy chọn vận tốc | 1000~1500m/s, có thể điều chỉnh liên tục; 30 vận tốc định danh được cài đặt sẵn cho các vật liệu phổ biến |
| Phạm vi bao phủ | 0,0~10000mm (sóng dọc thép), có thể điều chỉnh liên tục, bước nhỏ nhất 0,1mm |
| Chỉnh lưu | dương, âm, toàn bộ, RF |
| Ngưỡng và Báo động | Hai ngưỡng/cổng với các điều kiện báo động thời gian thực tùy chọn của bộ truyền động phần cứng |
| sóng tiến, sóng lùi và hình DAC; báo động âm thanh hoặc quang học | |
| Chế độ đo: đỉnh, cạnh trước | |
| Hiển thị | LCD màu TFT 5,7", độ phân giải 640×480 |
| Dịch chuyển xung | -7,5~3000μs |
| Chuẩn hóa đầu dò | 0~999,9μs |
| Tần số lặp xung | 25~800Hz, tự động điều chỉnh |
| Lỗi tuyến tính dọc | ≤3% |
| Lỗi tuyến tính ngang | ≤0,4% |
| Độ nhạy dư | ≥60dB (lỗ đáy phẳng Φ2 200 |
| Độ phân giải | ≥36dB (Mô hình đầu dò: 5MHz Φ14mm) |
| Dải động | ≥32dB |
| Loại bỏ | (0~90)%; không ảnh hưởng đến độ tuyến tính và độ lợi |
| Mức nhiễu | <10% (sóng dọc thép, 250mm) |
| Cổng | đầu nối truyền: Q9 (BNC) |
| USB HOST | |
| Cổng Micro SD | |
| Nguồn điện | Pin Li dung lượng lớn và không có hiệu ứng nhớ, hoạt động mạnh mẽ trong 6~8 giờ |
| Bộ sạc tích hợp (hoặc bên ngoài); nguồn AC: 220V | |
| Tiêu chuẩn siêu âm | tương thích với EN12668-1 |
| tuân thủ JB/T 10061-1999 | |
| Trọng lượng | khoảng 1,50kg (bao gồm pin và bộ sạc tích hợp) |
| Kích thước | 246mm×166mm×47mm |
Đặc điểm:
Máy quét Tandem chuyên dụng cho mối hàn đường ray
Máy quét Tandem chuyên dụng cho mối hàn đường ray--HSCQc1-H2 được thiết kế để phát hiện các bao thể, lỗ rỗng, sự thưa thớt bên trong phần trung tâm của mối hàn trên mặt cắt ngang của đường ray.
Đặc điểm
1. Máy quét được trang bị hai bộ gá đầu dò có thể di chuyển theo hướng ngược nhau.
2. Tổng đường đi âm thanh vẫn nằm trong phần thép của đường ray.
3. Đặt máy quét được trang bị một cặp đầu dò T-R vào phần trung tâm của đoạn đường ray, và điều chỉnh núm xoay khi đầu dò di chuyển từ điểm bắt đầu của thước đo đến điểm gần nhất, điều này sẽ hoàn thành quá trình phát hiện từ đỉnh đến đáy của mặt cắt ngang mối hàn. Độ sâu của khuyết tật có thể đọc được từ thước đo. Máy quét có khả năng hấp thụ các vật liệu từ tính.
4. Với cấu trúc đơn giản, trọng lượng nhẹ và độ bền cao. Túi chống nước được cung cấp để tiện mang theo.
5. Nó có thể được kết hợp với bất kỳ thiết bị UT nào có cặp đầu nối T-R.
6. Di động hơn khi kết hợp với các mẫu HUATEC FD-GT-1010 và FD-GT-1020 và phù hợp cho công việc thực địa.
