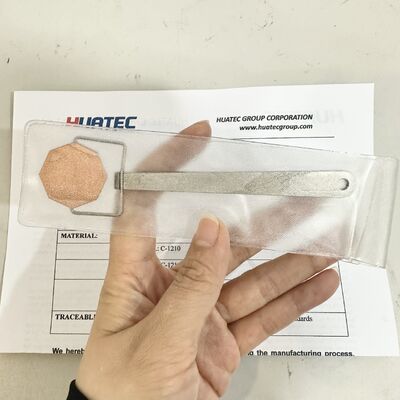

Chỉ báo từ trường hình bát giác tiêu chuẩn cho phụ kiện kiểm tra hạt từ tính hiệu chuẩn MPI hàn

Bản tóm tắt:

Chỉ báo từ trường dựa trên "kiểm tra hạt từ tính đối với bình chịu áp lực thép" và "kiểm tra hạt từ tính của vật rèn bình áp lực" tiêu chuẩn của Trung Quốc. Phương pháp kiểm tra bột từ tính tiêu chuẩn ASTME709 của Hiệp hội thử nghiệm vật liệu Hoa Kỳ và phương pháp kiểm tra bột từ tính rèn thép ASTMA275 và JB3965-85, JB4730-94, hình 11-9 sản xuất thiết kế tiêu chuẩn. Vì vậy, nó không chỉ phù hợp với bình chịu áp lực mà còn phù hợp với các sản phẩm cơ khí nói chung. Nó là một công cụ tốt để kiểm tra hạt từ tính. Nó có thể kiểm tra hiệu suất toàn diện của thiết bị phát hiện lỗ hổng, hệ thống treo bột từ tính và liệu phương pháp vận hành có phù hợp hay không. Chúng ta có thể dễ dàng sử dụng nó để phản ánh cường độ và hướng của từ trường trong vùng từ hóa.

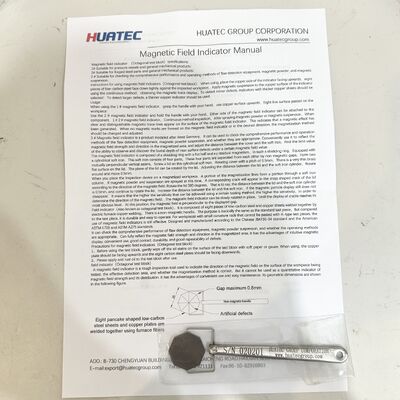

Cách sử dụng

1.Khi sử dụng chỉ báo từ trường loại 1, tay cầm được nắm chặt, bề mặt đồng hướng lên trên và bề mặt tám đường được gắn vào phôi. Tay cầm được nắm bằng tay với chỉ báo từ trường 2 loại, sao cho có thể gắn bất kỳ mặt nào của chỉ báo từ trường vào phôi.

2. Phương pháp liên tục chỉ báo từ trường 1 loại và 2, khi phun bột từ tính hoặc huyền phù từ tính, khi bề mặt chỉ báo từ tính xuất hiện các vạch dấu từ tính rõ ràng, điều đó cho thấy hiệu ứng từ tính đã được tạo ra. Khi chỉ báo từ không tạo thành dấu từ hoặc không hình thành dấu từ theo hướng yêu cầu thì phải thay đổi phương pháp điều chỉnh từ hóa.

3. 3 loại chỉ báo từ trường là mô phỏng của Tây Đức. Nó không chỉ có thể kiểm tra thiết bị phát hiện khuyết tật mà còn kiểm tra hiệu suất toàn diện và phương pháp vận hành thích hợp của hệ thống treo hạt từ tính. Nó có thể được sử dụng một cách thuận tiện để phản ánh cường độ và hướng của từ trường trong vùng từ hóa. Khoảng cách giữa lớp phủ và bàn ủi mềm có thể được điều chỉnh và giá trị giới hạn của độ sâu chôn lấp của khuyết tật gần bề mặt có thể được quan sát và quan sát ở một giá trị từ trường nhất định.

4. Bộ chỉ báo từ trường bao gồm một vòng che chắn từ tính phẳng, không còn sót lại trong một vòng che chắn như vậy. Nó được trang bị một bàn ủi mềm hình trụ gồm 4 phần. 4 bộ phận này được ngăn cách với nhau bằng những khoảng trống không nhiễm từ, tạo thành hai khớp nối thẳng đứng, và một nắp trên khối sắt mềm hình trụ. Khoảng cách của nắp xoay là 0,5mm, có 1, 2, 3, 4 chữ cái mỗi góc quay 90 độ. Một mặt phẳng bằng đồng mỏng được phủ trên nắp. Mặt phẳng nắp có thể được điều chỉnh để điều chỉnh khoảng cách giữa nắp và trụ sắt mềm.

5. Khi kiểm tra thiết bị trên phôi có từ hóa, có một phần đường sức từ đi qua cột của bàn ủi mềm. Nếu bột từ và huyền phù từ bị phân tán, một khe hở tương ứng sẽ xuất hiện ở vết nứt trên vỏ theo hướng của từ trường. Xoay nắp 360 độ, tức là nắp cách trụ sắt mềm 0,5 mm, tiếp tục xoay nắp, tăng khoảng cách giữa nắp và bàn ủi mềm. Nếu màn hình hiển thị hạt từ tính không biến mất. Để xác định hướng của từ trường, chỉ báo từ trường có thể được xoay từ từ cho đến khi hiển thị vết nứt đạt mức rõ ràng nhất và từ trường ở vị trí này theo hướng thẳng đứng.
