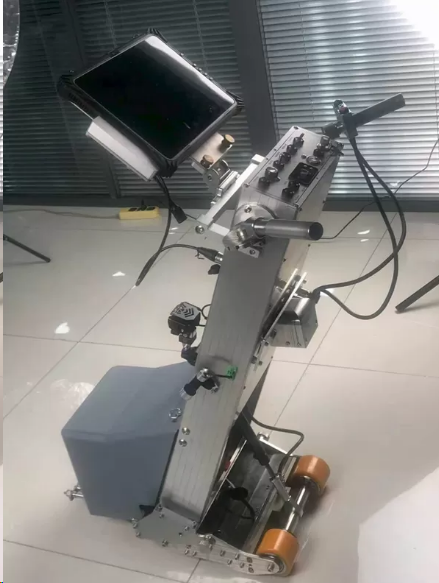

Máy quét rò rỉ từ tính của tấm đáy bể HMLF-2020

Máy quét rò rỉ từ tính của tấm đáy bể HMLF-2020

Máy quét rò rỉ luồng từ HMLF-2020 là một trong những hệ thống phát hiện ăn mòn đáy bể tiên tiến nhất thế giới, tích hợp nhiều công nghệ.Nó chủ yếu được sử dụng để phát hiện rò rỉ luồng từ tính của ăn mòn đáy bể trong ngành công nghiệp dầu mỏ và hóa chấtHệ thống có 192 MLF.Các đầu dò cuộn Hall và 64 đầu dò LMA Hall, cho phép nó phát hiện các khiếm khuyết ăn mòn ở đáy bể và xác định bề mặt nào (cao hoặc thấp) khiếm khuyết nằm trên.Kết hợp hai kết quả phát hiện này rất hữu ích trong việc phân tích các nguyên nhân gây ăn mòn, phòng chống ăn mòn và đánh giá rủi ro.

Máy quét ăn mòn rò rỉ từ dưới bể HMLF-2020Các thông số kỹ thuật:

Các đặc điểm kỹ thuật chính của máy quét:

Tôi.  Thiết bị sử dụng thiết kế phân chia, và các bộ phận của đơn vị chính và nam châm có thể được tách ra, làm cho việc tháo rời đơn giản và vận chuyển thuận tiện;

Tôi.  256 bộcảm biến;

Tôi.  Chiều rộng quét300mm;

Tôi.  Tốc độ phát hiện: 500mm;

Tôi.  Nó có thể phân biệt giữa các khiếm khuyết trên bề mặt trên và dưới;

Tôi.  Được trang bị đèn pha hướng về phía trước;

Tôi.  Nó có đèn chiếu sáng vị trí lỗi và đường chỉ laser cho vị trí lỗi;

Tôi.  Được trang bị đèn nhấp nháy cho thấy vị trí đặt thiết bị;

Tôi.  Nó có hai đường chỉ dẫn laser cho quỹ đạo phía trước của thiết bị;

Tôi.  Nó có cổng sạc điện thoại di động;

Tôi.  Nó có chức năng sạc máy tính bảng;

Tôi.  Ứng dụng sử dụng các thiết bị hỗ trợ hoạt động điện tử.

Tôi.  Một máy tính màn hình cảm ứng mạnh mẽ 12 inch, nhẹ và dễ mang theo;

Tôi.  Thu thập và phân tích dữ liệu thời gian thực;

Tôi.  Bộ mã hóa cơ học chính xác của Đức có sai số chiều dài3mm.

Tôi.  Động cơ được nhập khẩu trực tiếp từ Đức, đảm bảo hoạt động trơn tru và chất lượng đáng tin cậy.

Tôi.  Chiến thắng 10 và 11hệ thống có thể tự động vẽCADđồ họa của toàn bộ tấm đáy bể, xác định vị trí các khu vực ăn mòn, và sử dụng màu sắc khác nhau để chỉ mức độ ăn mòn.

Tôi.  đo độ dày, phòng chân không và kiểm tra hạt từ có thể được thêm vào đồ họa của tấm đáy bể,và được hiển thị toàn diện trong báo cáo để tạo ra một báo cáo kiểm tra toàn bộ tấm đáy bể.

Tôi.  Nó có chức năng so sánh và chồng lên nhau, có thể so sánh các kết quả phát hiện lần này với những kết quả trước đó để xác định sự thay đổi trong các khiếm khuyết.

Tôi.  Nó có thiết kế vá và chức năng thống kê, cung cấp hỗ trợ mạnh mẽ cho nhân viên bảo trì xe tăng.

Tôi.  Các thanh thủy lực của thiết bị cho phép các thanh tra viên dễ dàng nâng cầu từ từ khỏi tấm nền.

Các tính năng tùy chọn:

Tôi.  Một bến khoan loại bỏ và lưu trữ nam châm tùy chọn có sẵn để ngăn chặn nam châm dính vào các mặt hàng sắt từ, giúp xử lý và vận chuyển dễ dàng hơn.

Tôi.  Trạm đậu tàu tùy chọn đi kèm với bốn bánh cao su hạng nặng, cho phép nó được kéo theo, giảm cường độ lao động;

Tôi.  Một chiếc xe đơn vị chính tùy chọn có thể được cài đặt, có thể đẩy đơn vị chính được tháo rời để di chuyển mà không cần hai người mang nó.

Tôi.  Một công tắc chống va chạm tùy chọn có thể được lắp đặt để ngăn ngừa va chạm với các chướng ngại vật phía trước do điều khiển không đúng cách;

Tôi.  Cấu hình tùy chọn với góc nhìn duy nhất có thể điều chỉnh cho máy tính bảng;

Tôi.  Cấu hình tùy chọn bao gồm điều chỉnh góc nhìn 2D có thể điều khiển bằng máy tính và quay;

Tôi.  Điều khiển hoạt động tay lái thẳng tùy chọn;

Tôi.  Điều khiển tay lái xe máy tùy chọn;

Tôi.  Điều khiển hoạt động có dây có thể được thêm;

Tôi.  Có thể thêm chức năng điều khiển không dây;

Tôi.  Tính năng tùy chọn: chức năng phanh.

Các tính năng chính của phần mềm báo cáo:

Tôi.  Tự động hóaCADKhám phá và vẽ

Tôi.  chức năng thiết kế miếng dán

Tôi.  Chức năng tạo báo cáo thử nghiệm

Tôi.  Phân tích hình dạng và kích thước của lỗi

Tôi.  Các khiếm khuyết có thể được phát hiện bằng cách kiểm tra trực quan, siêu âm, phòng chân không và kiểm tra hạt từ tính.

Tôi.  Danh sách số lượng và vị trí của các khiếm khuyết cho mỗi bảng trực tiếp.

Danh sách cấu hình cơ bản:

(1) Đơn vị chính có thể tháo rời: 1 đơn vị

(2) Máy tính bảng màn hình cảm ứng cứng 12 inch: 1 đơn vị

(3) Phần mềm kiểm tra và phân tích: 1 bộ

(4) Phần mềm báo cáo đồ họa: 1 bộ

(5) Bộ sạc pin và bộ sạc: 1 bộ

(7) Nắp máy tính: 1 bộ

(8) Bốc gắn máy tính: 2pcs

(9) Một bộ tấm thử so sánh: mỗi tấm 6mm, 8mm, 10mm và 12mm.

(1 0) Hộp vận chuyển: 3 chiếc

Cấu hình tùy chọn

Tôi.  Một bến khoan loại bỏ và lưu trữ nam châm tùy chọn có sẵn để ngăn chặn nam châm dính vào các mặt hàng sắt từ, giúp xử lý và vận chuyển dễ dàng hơn.

Tôi.  Trạm đậu tàu tùy chọn đi kèm với bốn bánh cao su hạng nặng, cho phép nó được kéo theo, giảm cường độ lao động;

Tôi.  Một chiếc xe đơn vị chính tùy chọn có thể được cài đặt, có thể đẩy đơn vị chính được tháo rời để di chuyển mà không cần hai người mang nó.

Tôi.  Một công tắc chống va chạm tùy chọn có thể được lắp đặt để ngăn ngừa va chạm với các chướng ngại vật phía trước do điều khiển không đúng cách;

Tôi.  Cấu hình tùy chọn với góc nhìn duy nhất có thể điều chỉnh cho máy tính bảng;

Tôi.  Cấu hình tùy chọn bao gồm điều chỉnh góc nhìn 2D có thể điều khiển bằng máy tính và quay;

Tôi.  Điều khiển hoạt động tay lái thẳng tùy chọn;

Tôi.  Điều khiển tay lái xe máy tùy chọn;

Tôi.  Điều khiển hoạt động có dây có thể được thêm;

Tôi.  Có thể thêm chức năng điều khiển không dây;

Tôi.  Tính năng tùy chọn: chức năng phanh.
