Thông tin chi tiết sản phẩm:
|
| Prf: | 25～10KHz | Tần số làm việc: | 0,5 ～ 15 MHz |
|---|---|---|---|
| Nhận được: | 0,0～110,0dB | Bảo hiểm: | 0.0 10000mm (Steel Longitudinal wave), có thể điều chỉnh liên tục, min step 0.1mm |
| Độ trễ hiển thị: | 0～999.9μs | Chuyển đổi hiển thị: | -7,5 ≈ 3000μs |
| Cổng: | A, B | Chiều cao cổng: | 5～95% |
| Làm nổi bật: | Máy phát hiện lỗi siêu âm đa kênh,Truyền thông mạng máy dò lỗi siêu âm,Thiết bị NDT phát triển thứ cấp |
||

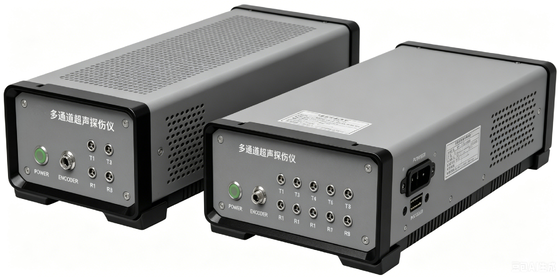

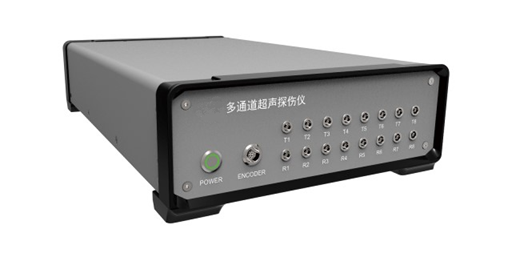

Mô-đun lõi phát hiện lỗ hổng siêu âm đa kênh dòng HFD-UT Thiết bị phát triển thứ cấp Truyền thông mạng
Dòng HFD-UT2C/UT4C/UT8C/1616C/UT40C là nền tảng phát triển thứ cấp và thu thập dữ liệu siêu âm đa kênh mới của chúng tôi. Nó tích hợp chức năng truyền điện áp cao siêu âm, thu tín hiệu tiếng vang, khuếch đại, thu thập và xử lý AD. Ngoài ra, nó còn cung cấp những phát triển thứ cấp để người dùng phát triển phần mềm mới--Việc xử lý dữ liệu được ghi bởi HFD-UT2C~UT40C cho phép người dùng tùy chỉnh các chức năng và giao diện, sau đó tích hợp chúng vào hệ thống để tạo thành nhiều hệ thống ứng dụng siêu âm.
HFD-UT8C có nghĩa là thiết bị có 8 kênh UT và các kênh có thể bị chặn.
*Lưu ý: Nếu cần nhiều kênh hơn, vui lòng xem xét HFD-UT40C, hỗ trợ 40 kênh UT.
Thông số kỹ thuật:
|
Bộ phát |
|
|
PRF |
25～10KHz |
|
Điện áp |
Sóng vuông âm, -25～-300V, 25V Bước |
|
Độ rộng xung |
30～1000ns,Bước 5ns |
|
Cò súng |
Nội bộ/bên ngoài/Bộ mã hóa |
|
Người nhận |
|
|
Lỗi tuyến tính ngang |
.40,4% |
|
Lỗi tuyến tính dọc |
3% |
|
Độ nhạy dư thừa |
≥56dB khi sử dụng đầu dò 2.5P20 để phát hiện khối 200mm có lỗ đáy phẳng Φ2. |
|
Giảm xóc |
400, 80 |
|
Tốc độ lấy mẫu |
100M |
|
Tần số làm việc |
0,5～15 MHz |
|
Nhận được |
0,0～110,0dB |
|
Lọc |
Băng rộng và băng hẹp |
|
Chỉnh lưu |
Tích cực, Tiêu cực, Phát toàn bộ, RF, Quang phổ |
|
Nhiễu xuyên âm giữa các kênh |
>60dB |
|
Tín hiệu đầu vào tối đa |
14VPP |
|
Bảo hiểm |
0,0～10000mm (Sóng dọc thép), có thể điều chỉnh liên tục, bước tối thiểu 0,1mm |
|
Độ trễ hiển thị |
0～999,9μs |
|
Chuyển đổi hiển thị |
-7,5～3000μs |
|
Xử lý tín hiệu |
|
|
Cổng |
MỘT,B |
|
Cổng điểm xuất phát |
phạm vi đầy đủ |
|
Chiều rộng cổng |
Điểm bắt đầu đến phạm vi đầy đủ |
|
Chiều cao cổng |
5～95% |
|
Chế độ kiểm tra |
Biên giới, Đỉnh cao |
|
Hiển thị dữ liệu |
Đọc trong cổng: Phạm vi & Đường dẫn âm thanh |
|
Đo độ phân giải |
0,1mm |
|
Hệ thống/khác |
|
|
Tiêu thụ điện năng |
15W,thay đổi tùy theo cấu hình |
|
Truyền dữ liệu |
Ethernet 1000M |
|
Góc |
Quét L -75°～+75°, điều chỉnh bước 0,1, 1, 10; Quét S -75°～+75°, tối ưu hóa tự động từng bước |
|
Kích cỡ |
188×238×403; 100×200×300 |
|
Cảng |
Q5 |
|
Cổng mã hóa |
2 Bộ mã hóa tăng dần |
|
Cổng USB |
2 |
|
Cổng vào/ra |
Loại tròn |
|
Cảng mạng |
Ethernet 100M/1000M |
|
Cổng gỡ lỗi |
COM 1 |
Nguyên lý kết cấu:
HFD-UT8C là một mô-đun độc lập, được kết nối với máy chủ giám sát thông qua cáp mạng. Phần mềm chạy trên máy chủ giám sát sẽ gửi hướng dẫn đến HFD-UT8C thông qua giao diện mạng và nhận dữ liệu được trả về từ HFD-UT8C, như trong hình bên dưới.
Đặc trưng:
Phát triển thứ cấp
tôi Cung cấp trọn bộ mã nguồn DEMO chương trình mẫu cho khách hàng. Mã DEMO đã có chức năng siêu âm đa kênh cơ bản. Người dùng có thể tham khảo mã DEMO để phát triển thứ cấp hoặc thêm chức năng trực tiếp vào mã DEMO để phát triển.
tôi Quyền truy cập lập trình thứ cấp được thiết kế chu đáo cho phép lập trình trực quan và đơn giản, hỗ trợ gỡ lỗi thủ công. Trước khi lập trình, người dùng có thể gửi thiết bị tới HFD-UT2C~UT40C theo cách thủ công để kiểm tra tác động của việc sửa đổi các tham số
Đặc điểm thể chất xuất sắc
tôi Mạch kích thích siêu âm tích hợp bên trong, dạng sóng vuông âm, điện áp điều chỉnh từ - 25V đến - 300V, điều chỉnh độ rộng xung từ 30ns đến 1000ns, phù hợp tối đa với các loại phần tử truyền phát khác nhau.
tôi Tích hợp bên trong với hầu hết các chức năng phát hiện và xử lý tín hiệu mà thiết bị phát hiện lỗ hổng siêu âm yêu cầu, chẳng hạn như nén sóng A, phát hiện cổng, đo đường dẫn âm thanh, v.v., bạn có thể nhanh chóng thiết lập hệ thống phát hiện lỗ hổng siêu âm tiêu chuẩn.
tôi Cung cấp dữ liệu thô để người dùng xử lý bằng cách gửi dữ liệu thu thập AD thô cho khách hàng
