Thông tin chi tiết sản phẩm:
|
| Độ dày xuyên thấu tối đa Thép (A3): | 30 mm | Khoảng cách tiêu cự: | 600mm |
|---|---|---|---|
| Thời gian phơi nhiễm: | 5 phút | Xử lý phòng tối: | 20±2oC |
| Độ nhạy: | k 1,8% | Màu đen: | 1,5 |
| Lấy nét mm2: | 1,5×1,5 | Góc bức xạ: | 40±5° |
| Làm nổi bật: | Máy phát hiện lỗi tia X di động,thiết bị NDT chuyển đổi tần số nhỏ,máy phát hiện tia X thử nghiệm hàn |
||

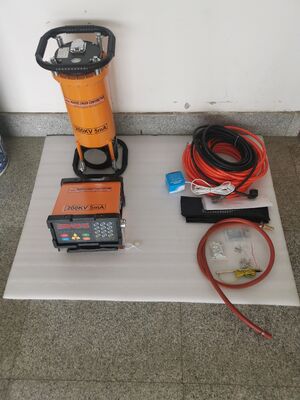

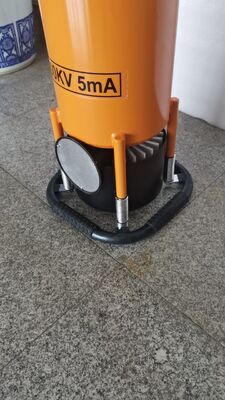

Máy dò khuyết tật tia X di động chuyển đổi tần số nhỏ XXG-2005 để kiểm tra mối hàn NDT
Đặc điểm chức năng:
Máy dò lỗ hổng tia X dòng HUATEC XXG do công ty chúng tôi, HUATEC Group Corporation, sản xuấtáp dụng kỹ thuật xung tần số thay đổi và tần số không đổi. XXG/XXQbộ điều khiển loạt có cấu trúc mới, hiệu suất hoàn hảo và thuận tiệnđể mang theo các ký tự, v.v. Nó dựa trên hệ thống điều khiển máy vi tính và cấu trúc mô-đun, giúp cho máy tích hợp có được độ ổn định và độ tin cậy tốt hơn. Để thuận tiệncủa khách hàng, máy còn cung cấp chức năng lão hóa, giúp tăng tuổi thọ sử dụng. Máy phát điện của chúng tôi sử dụng vật liệu cách nhiệt bằng khí, làm mát không khí cưỡng bức và cực dương nối đất, vàcó đặc tính tuyệt vời của khối lượng nhỏ và trọng lượng nhẹ. Sản phẩm đã được phổ biến rộng rãi được sử dụng để thử nghiệm không phá hủy trong ngành công nghiệp vũ trụ, công nghiệp kỹ thuật hàn,công nghiệp đóng tàu, công nghiệp ống nồi hơi, công nghiệp kỹ thuật hóa dầu, sản xuất máy bay, công nghiệp bảo trì, công nghiệp ô tô, công nghiệp quốc phòng, v.v.
Thông số kỹ thuật chính
|
KIỂU MỤC |
XXG2005 |
||
|
Độ dày thâm nhập tối đa Thép (A3) |
30mm |
||
|
Khoảng cách tiêu cự |
600mm |
||
|
Thời gian phơi nhiễm |
5 phút |
||
|
Loại phim |
Agfa D7 |
||
|
Màn hình tăng cường lá chì đôi |
0,03 |
||
|
20±2oC |
|||
|
Phát triển |
5 phút |
||
|
Màu đen |
1,5 |
||
|
đầu vào |
Điện áp (V) |
220V±10% 50–60Hz |
|
|
Công suất (KVA) |
2.0 |
||
|
đầu ra |
Điện áp ống (KVP) |
100-200Kv |
|
|
Dòng điện trong ống (mA) |
5 |
||
|
Sự ổn định |
±1% |
||
|
TIA X Ống |
Tiêu điểm mm2 |
1,5×1,5 |
|
|
Góc bức xạ |
40±5° |
||
|
Độ nhạy |
k 1,8% |
||
|
Chế độ hoạt động |
Hoạt động liên tục,Rthời gian tản nhiệt đến thời gian làm mát là 1: 1 |
||
|
Tia X Bộ điều khiển |
Kích thước |
270×270×140 |
|
|
Cân nặng |
7,5kg |
||
|
Cấu trúc mạch |
Điều khiển vi máy tính,Cấu trúc mô-đun,Lời nhắc bằng giọng nói |
||
|
TIA X Máy phát điện |
làm mát |
Làm mát không khí cưỡng bức |
|
|
cách nhiệt |
Cách nhiệt bằng khí SF6 |
||
|
Áp suất làm việc |
0,35Mpa-0,45Mpa |
||
|
Kích thước |
230×230×540 |
||
|
Trọng lượng (kg) |
15kg |
||
|
Nhiệt độ làm việc |
-10oC―+40oC |
||
Đặc trưng:
◆Máy phát điện có trọng lượng nhẹ là 15kg, bộ điều khiển là 7,5kg.
◆Áp dụng điều khiển máy vi tính vàcấu trúc mô-đun, mạnh mẽkhả năng chống nhiễu vàtính tự động caoVàhiệu suất đáng tin cậy.
◆Cài đặt thông số, quy trình làm việc và chỉ báo sự cố sẽ được hiển thị trên màn hình LED.
◆Khóa lão hóa độc lập được thiết kế cho lão hóa máythuận tiện.
◆Rthời gian làm mát đến thời gian làm mát là 1:1.
◆Bộ điều khiển có thể tự động nhận dạng loại máy phát tia X.
◆Bảng màu chống nước, chống bụi và bàn phím âm thanh kỹ thuật số được giới thiệu, các thông số phơi sáng được lựa chọn kịp thời và chính xác.
◆Đảm bảo an toàn khi sử dụng thiết bị, nó được lắp đặt khi quá áp, thấp áp,
thiết bị bảo vệ quá dòng, dưới dòng và quá nhiệt.
◆Một sự độc đáokhóa an toàn làđược thiết kếbảo vệ người vận hành khỏi tác hại của bức xạ.
◆Áp dụng phạm vi giá trị KV rộng hơn và giải quyết vấn đề khó khăn về phạm vi chụp X quang ngắn.
◆Chức năng trì hoãn phơi sáng ------tthời gian trễ có thể được đặt dưới 10 phút để giữ an toàn cho người vận hành khỏi nơi làm việc.
◆Phù hợp với nhiều máy phát điện và chức năng đáng tin cậy.
◆Số lượng tiếp xúc có thể được tích lũy.
(Sau khi thiết bị đã sẵn sàng nhưng trước khinhấn phím "BẬT", bạn có thể nhấn phím "A" (phím trì hoãn) ba lần để kiểm tra số lần phơi sáng và pnhấn phím bất kỳ để quay lại.)
◆Wở đầu ra của đèn cảnh báo tia vàthiết bị đầu cuối kết nối dây củakhóa liên động cửa-máy.
(Khóa cửa-máy—khi cửa chì mở ra, thiết bị sẽ tự động cắt điện áp cao để bảo vệ người vận hành)
Giao hàng tiêu chuẩn
|
Ống tia X gốm định hướng |
1 chiếc |
|
|
Máy phát điện |
1 bộ |
|
|
Cáp nối điện áp cao |
1 chiếc |
25 mét |
|
Bộ điều khiển |
1 bộ |
|
|
Cáp nguồn |
1 chiếc |
10 mét |
|
Cáp nối đất |
1 chiếc |
5 mét |
|
Phụ kiện |
1 bộ |
|
|
(Bao gồm: đèn báo động, 1 chiếc; thư chì, 1 hộp; Cassette phim tối màu 5 chiếc; màn tăng cường 5 chiếc; Máy xuyên dây (IQI) 1 bộ; cầu chì1 chiếc) |
||
Phụ kiện tùy chọn:
Nền tảng kiểm tra, IQI/máy xuyên dây, chữ cái/chữ số chì, băng chì, Cassette, màn hình chì, liều kế cá nhân, trình xem phim, máy đo mật độ, máy tráng phim, đèn phòng tối, khối hiệu chuẩn RT, v.v.
