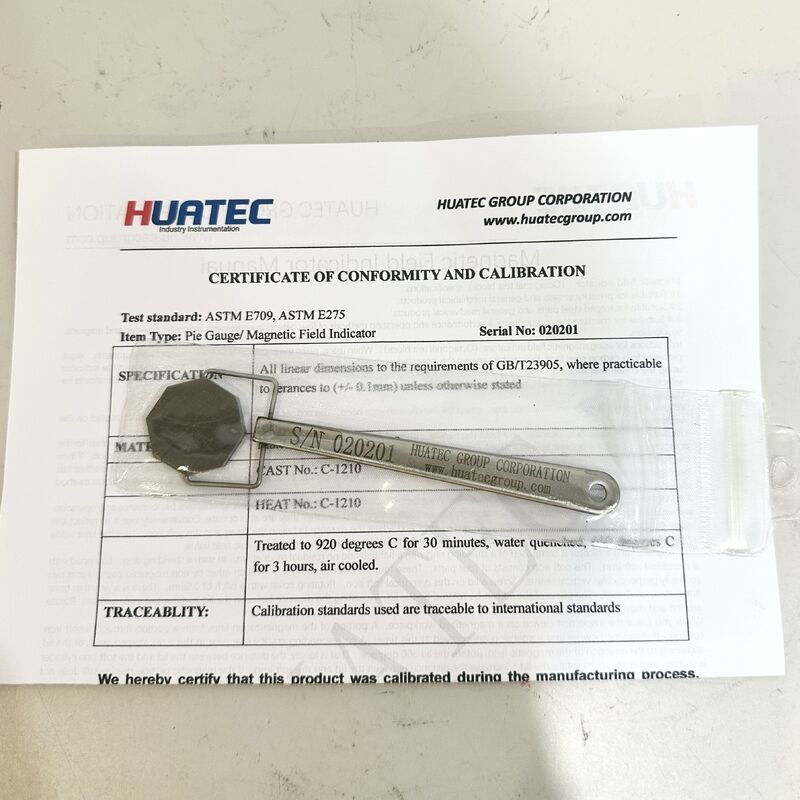

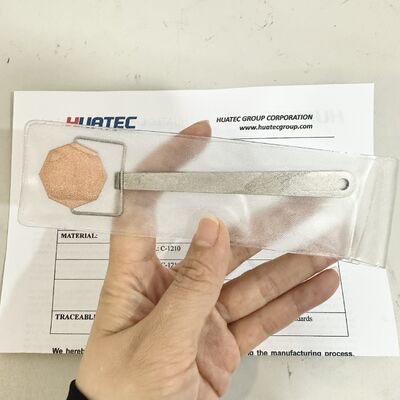

Chiều đo Pie ASTM Field Indicator Magnetic Pie Indicator ASTME709 Kiểm tra MPI

Tóm lại:

Chỉ số trường từ tính dựa trên tiêu chuẩn của Trung Quốc "kiểm tra hạt từ tính của tàu áp suất thép" và "kiểm tra hạt từ tính của các tàu ép áp suất".Phương pháp kiểm tra bột nam châm ASTME709 tiêu chuẩn của Hiệp hội kiểm tra vật liệu Mỹ và phương pháp kiểm tra bột nam châm ASTMA275 và JB3965-85Do đó, nó không chỉ phù hợp cho các bình dưới áp suất, mà còn cho các sản phẩm cơ khí chung.Nó là một công cụ tốt cho kiểm tra hạt từ tínhNó có thể kiểm tra hiệu suất toàn diện của thiết bị phát hiện lỗi, treo bột từ tính và liệu phương pháp hoạt động có phù hợp hay không.Chúng ta có thể dễ dàng sử dụng nó để phản ánh cường độ và hướng của từ trường trong khu vực từ tính.

Sử dụng

1Khi sử dụng chỉ số từ trường loại 1, tay cầm được nắm lấy bằng tay, bề mặt đồng hướng lên và bề mặt tám đường được gắn vào mảnh làm việc.Máy cầm được nắm lấy bằng tay với 2 loại chỉ số từ trường, do đó bất kỳ bên nào của chỉ số trường từ có thể được gắn vào mảnh làm việc.

2. 1 và 2 phương pháp liên tục cho chỉ số từ trường, khi phun bột từ hoặc nơm từ, khi bề mặt của chỉ số từ xuất hiện các đường đánh dấu từ tính rõ ràng,nó cho thấy hiệu ứng từ tính đã được tạo raKhi chỉ số từ tính không tạo ra dấu từ tính hoặc không tạo ra dấu từ tính theo hướng yêu cầu, phương pháp điều chỉnh từ tính nên được thay đổi.

3. 3 loại chỉ báo từ trường là sự bắt chước của Tây Đức. Nó không chỉ có thể kiểm tra các thiết bị phát hiện lỗi,nhưng cũng kiểm tra hiệu suất toàn diện và phương pháp hoạt động đúng đắn của sự treo hạt từ tính. Nó có thể được sử dụng thuận tiện để phản ánh cường độ và hướng của từ trường trong khu vực từ tính hóa. Khoảng cách giữa vỏ và sắt mềm có thể được điều chỉnh,và giá trị giới hạn của độ sâu chôn sâu của khuyết tật gần bề mặt có thể được quan sát và quan sát ở một giá trị trường từ nhất định.

4Các chỉ số từ trường bao gồm một phẳng, không còn sót lại từ khóa vòng trong vòng bảo vệ như vậy. Nó được trang bị một thép mềm hình trụ bao gồm 4 phần.4 phần này được tách ra từ nhau bởi các khoảng trống không từ tính, tạo thành hai khớp dọc, và một nắp trên sắt mềm hình trụ.Một mặt phẳng đồng mỏng được bao phủ trên vỏ. mặt phẳng nắp có thể được điều chỉnh để điều chỉnh khoảng cách giữa nắp và xi lanh sắt mềm.

5Khi bạn kiểm tra thiết bị trên một mảnh công việc từ tính, có một phần của đường lực từ tính đi qua cột của sắt mềm.Nếu bột nam châm và dung dịch nam châm bị phân tán, một khoảng trống tương ứng xuất hiện trong vết nứt trong nắp theo hướng của từ trường. xoay nắp 360 độ, đó là, nắp là 0,5mm từ xi lanh sắt mềm,Tiếp tục xoay nắp, và tăng khoảng cách giữa nắp và sắt mềm nếu màn hình hạt từ tính không biến mất.Để xác định hướng của từ trường, chỉ số từ trường có thể được xoay chậm cho đến khi hiển thị của vết nứt đạt đến mức độ rõ ràng nhất, và từ trường là theo hướng dọc trong vị trí này.
