MRT kiểm tra dây từ tính dây thép dây thép máy biến đổi HRD-100 Thiết bị phát hiện lỗi mặc

Thiết bị dò khuyết tật cáp thép bằng phương pháp kiểm tra từ tính (MRT)HRD-100và thiết bị dò khuyết tật mài mòn

1. Thông số kỹ thuật

Tiêu chuẩn: GB/T21837-2008, ASTM E1571-2001 (Đặc tả tiêu chuẩn cho kiểm tra điện từ cáp thép sắt từ), GB/T5972-2006/ISO 4309:90, GB8918—2006

Phạm vi dò: Φ1.5—300 mm (chọn cảm biến khác nhau)
Tốc độ tương đối giữa cảm biến và cáp thép: 0.0—6.0 m/s Lựa chọn tốt nhất: 0.3—1.5 m/s
Khe hở tốt nhất giữa ống dẫn hướng và cáp thép: 2—6 mm, khe hở cho phép: 0—15mm

Loại tệp đầu ra: Đầu ra tệp Word

Cảnh báo: Cảnh báo âm thanh và ánh sáng
Phát hiện vị trí đứt cáp thép (LF)
Độ chính xác đánh giá định tính: 99.99%
Đánh giá định lượng
Sai số lặp lại của độ nhạy: ±0.055%
Sai số hiển thị: ±0.2%
Sai số phát hiện vị trí (L): ±0.2%
Nguồn: Nguồn điện máy tính 5V
TRỌNG LƯỢNG CẢM BIẾN:< 10kg (Cảm biến thông thường)

Nhiệt độ môi trường -10℃~40℃

Áp suất không khí: 86~106Kpa

Độ ẩm tương đối: ≤85%

Hệ thống máy tính dò cáp thép chạy trên nền Windows là sản phẩm nâng cấp của hệ thống GB, dựa trên lý thuyết phần mềm DOS và ý tưởng chỉ đạo cảnh báo hiển thị thời gian thực, sử dụng ngôn ngữ lập trình Visual Basic 6.0 làm nền tảng để biên dịch.

Phần cứng của hệ thống sử dụng cảm biến từ tiên tiến trong và ngoài nước cùng với mô-đun lấy mẫu nghiên cứu và phát triển độc lập, thông qua đường truyền chính RS232 (hoặc USB) để điều khiển, lưu trữ dữ liệu trực tiếp vào máy tính.

Phần mềm của hệ thống dựa trên phân tích biến đổi wavelet, sử dụng ngôn ngữ lập trình Visual Basic 6.0 làm nền tảng để biên dịch. Đạt được các chức năng như thu thập và điều khiển dữ liệu, phân tích dữ liệu, hiển thị dữ liệu, lưu trữ dữ liệu, v.v. Tăng cường đặc điểm trực quan trong chức năng phần mềm DOS, và thông qua phương pháp theo dõi xu hướng liên tục độc đáo của nó, có thể liên tục, động quan sát tín hiệu dữ liệu và tình hình thay đổi của nó, và hiển thị kết quả thu được theo thời gian thực và phát ra cảnh báo; Phần mềm đã tăng cường chức năng đánh giá tự động; Trong phần khuyết tật, tăng tỷ lệ phần trăm diện tích mặt cắt ngang và tổng diện tích mặt cắt; Phần mềm hoàn toàn tương thích với Windows, phù hợp với thao tác quen thuộc của người dùng, sử dụng định dạng tệp Word để tạo báo cáo kiểm tra.

Phần mềm hệ thống này có thể tương thích với định dạng dữ liệu lấy mẫu của phần mềm DOS máy tính dò cáp thép, và có thể phân tích xử lý nó.

Hệ thống Windows có quy trình hoạt động độc lập và hệ thống kiểm tra an toàn, có thể phù hợp thuận tiện với các loại máy tính hiện đại và hoàn thành một loạt các quy trình kiểm tra.

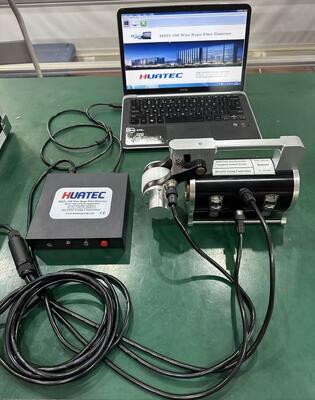

2. Cấu hình hệ thống

3. Giới thiệu cảm biến

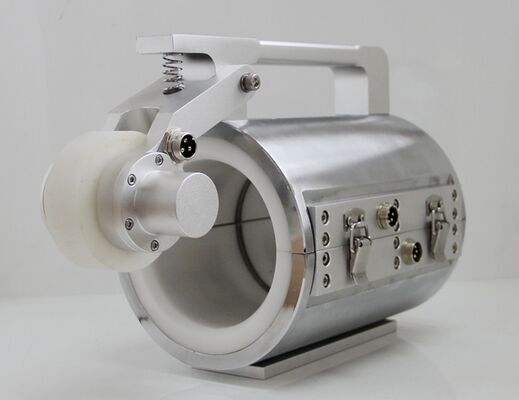

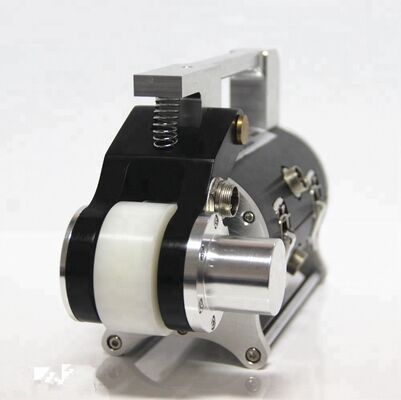

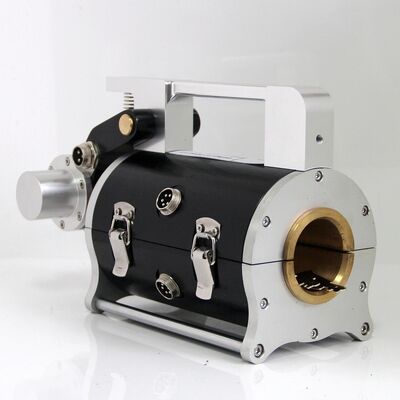

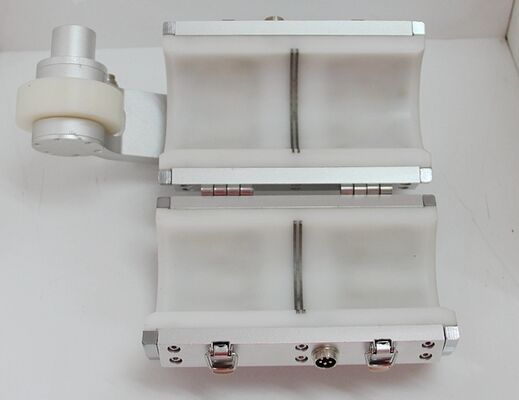

Cảm biến từ: Cảm biến bao gồm bộ định vị dịch chuyển (Bánh xe dẫn hướng, bộ mã hóa), bộ phận từ hóa và tổ chức lấy mẫu. Sau khi hệ thống được kích hoạt, cáp thép và nó có chuyển động tương đối, sau đó nó có thể thu thập tín hiệu.

Bộ định vị dịch chuyển: Bánh xe dẫn hướng quay một vòng, bộ mã hóa quang điện phát ra xung lệnh lấy mẫu, thực hiện lấy mẫu theo khoảng cách bằng nhau.

Bộ phận từ hóa: Khi cáp thép và nó có chuyển động tương đối, hoàn thành việc từ hóa trục cáp thép.

Tổ chức lấy mẫu: Khi cáp thép và cảm biến có chuyển động tương đối, kênh lấy mẫu được cấu tạo bởi phần tử Hall sẽ chuyển đổi tình trạng rò rỉ từ trường của cáp thép thành tín hiệu điện áp mô phỏng.

4. Thiết bị cảnh báo thời gian thực HUATEC

Thiết bị cảnh báo thời gian thực HUATEC là thiết bị thu thập dữ liệu đa năng di động, thông qua dây truyền RS232 để gửi và lưu tín hiệu dữ liệu đã chuyển đổi vào máy tính, tận dụng chức năng mạnh mẽ của CPU máy tính để xử lý phân tích trực tuyến và thời gian thực, theo ngưỡng giá trị tương đương được đặt trước sẽ phát ra cảnh báo thời gian thực. Một bộ pin lithium cung cấp nguồn cho cảm biến, đầu ra là 5V. Có một cổng sạc bổ sung có thể cung cấp sạc và công tắc nguồn.

5. Giới thiệu phần mềm

Hình 3 Các mục chức năng chính

6. Lựa chọn cảm biến
