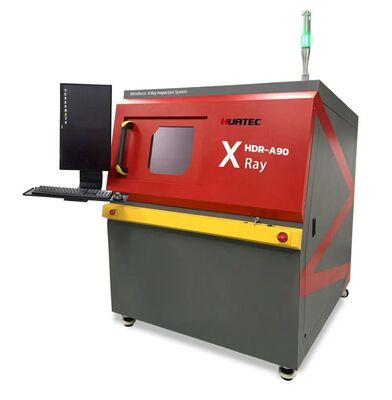

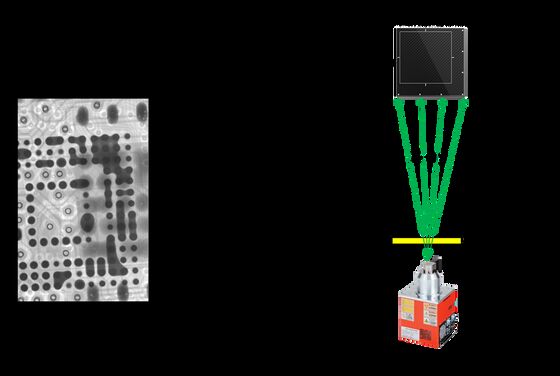

HDR-A90 Hệ thống kiểm tra tia X tập trung vi mô 90kV Máy phát hiện khiếm khuyết NDT công nghiệp

Nguồn tia X

Loại

Đóng, lấy nét vi mô

Điện áp ống tối đa

90kV

Dòng điện ống tối đa

200μA

Kích thước điểm tiêu cự

5μm

Chức năng

Auto preheat

Máy phát hiện bảng phẳng

Khu vực có hiệu quả

130mm*130mm

Kích thước pixel

85μm

Nghị quyết

1536*1536

Tỷ lệ khung hình

20fps

góc nghiêng

60°

Bảng

Kích thước

530mm*530mm

Khu vực phát hiện

500mm*500mm

Trọng lượng tối đa

10kg

Thiết bị

Tăng kích thước

Địa hình 200X

Hệ thống 1500X

Tốc độ kiểm tra

Tối đa 3,0s/điểm

Kích thước

1360mm (L) * 1365mm (W) * 1730mm (H)

Trọng lượng

1200kg

Nguồn cung cấp điện

AC110-220V 50/60HZ

Sức mạnh tối đa

1500W

PC công nghiệp

CPU I5, RAM 8G, SSD 500GB

Trình hiển thị

24 ′′ HDMI LCD

An toàn

Sự rò rỉ bức xạ

Không rò rỉ, tiêu chuẩn quốc tế: ≤1μSv/h

Cửa sổ quan sát bằng kính chì

Cửa sổ kính chì trong suốt che chắn bức xạ để quan sát trạng thái bên trong.

Khóa an toàn cửa sổ và cửa sau

Khi người dùng mở cửa sổ hoặc cửa sau, ống tia X sẽ tắt ngay lập tức.

Chuyển đổi an toàn điện từ

Khóa một khi tia X được bật, người dùng không thể mở cửa sổ quan sát.

Ngừng khẩn cấp

Bên cạnh vị trí hoạt động, nhấn để tắt

Bảo vệ ống

Người dùng không thể để phần mềm nếu bạn không đóng ống X-quang.

Mô-đun chức năng

Hoạt động

Bàn phím và chuột có thể hoàn thành tất cả các hoạt động

ống X quang

kiểm soát

Sử dụng chuột để nhấp vào nút X có thể bật hoặc tắt tia X. Thời gian thực ống điện áp và giá trị hiện tại sẽ hiển thị bên cạnh, người dùng có thể nhấp lên và xuống nút, hoặc kéo thanh trượt,hoặc loại để điều chỉnh.

Biểu trạng

Chỉ ra trạng thái khóa, trạng thái trước khi làm nóng và trạng thái tia X bằng cách nhấp nháy màu đỏ và màu xanh lá cây.

Điều chỉnh hiệu ứng hình ảnh

Độ sáng, độ tương phản và tăng hình ảnh có thể được điều chỉnh tự do để đạt được kết quả thỏa đáng.

Danh sách sản phẩm

Người dùng có thể lưu các thông số kiểm tra như vị trí trục Z, độ sáng, độ tương phản và tăng, và có thể trực tiếp gọi các thông số khi kiểm tra cùng một sản phẩm,để cải thiện hiệu quả kiểm tra.

Hàng hải

cửa sổ

Sau khi máy ảnh chụp ảnh bàn, bấm vào bất cứ nơi nào trong ảnh, bàn sẽ di chuyển đến vị trí bạn bấm và hiển thị trên màn hình.

Tình trạng trục chuyển động

Hiển thị tọa độ thời gian thực.

Kết quả kiểm tra

Các kết quả đo (tỷ lệ trống, khoảng cách, diện tích, vv, được thiết lập bởi người dùng) hiển thị theo thứ tự.

Kiểm soát tốc độ

Tốc độ di chuyển của mỗi trục có thể được điều chỉnh là chậm, bình thường và nhanh.

Tỷ lệ trống

đo

Tính toán tự động

Nhấp vào hai điểm để xác định một hình chữ nhật. phần mềm tự động tìm thấy và đo lường cạnh của quả bóng hàn trong hình chữ nhật, pad và các khoảng trống bên trong,và có thể có được dữ liệu của tỷ lệ trống, diện tích của quả bóng hàn, chu vi, tỷ lệ trống lớn nhất, chiều dài và chiều rộng, và chỉ NG hoặc OK bằng màu đỏ và xanh lá cây.

Điều chỉnh các thông số

Người dùng có thể điều chỉnh ngưỡng màu xám, pixel, độ tương phản, lọc kích thước và các thông số khác để có được kết quả chính xác của tính toán tự động.

Thêm khoảng trống

thủ công

Người dùng có thể vẽ một đa giác hoặc một hình tự do và tính toán nó như một khoảng trống trong tỷ lệ trống.

Lưu

các thông số

Người dùng có thể lưu các thông số như ngưỡng màu xám, pixel, độ tương phản, lọc kích thước và các thông số khác, và có thể trực tiếp gọi các thông số khi phát hiện cùng một sản phẩm,để cải thiện hiệu quả phát hiện.

Chức năng đo khác

Khoảng cách

Nhấp vào các điểm A và B để thiết lập như đường cơ bản, sau đó nhấp vào điểm C để đo khoảng cách dọc từ điểm C đến đường cơ bản.

Tỷ lệ khoảng cách

Nó chủ yếu được sử dụng để đo tốc độ hàn của lỗ thông qua.Chia khoảng cách dọc từ điểm D đến đường cơ bản bằng khoảng cách dọc của điểm C, để lấy tỷ lệ phần trăm của khoảng cách dọc của D đến C.

góc

Nhấp vào các điểm A và B để thiết lập như đường cơ sở, sau đó nhấp vào điểm C để đo góc giữa các tia BA và BC.

Xanh

Nó chủ yếu được sử dụng để đo các thành phần tròn như các quả cầu hàn.

Vòng tròn

Nó chủ yếu được sử dụng để đo các thành phần vuông, nhấp hai điểm để xác định vuông, đo chiều dài, chiều rộng và diện tích.

Kiểm tra tự động

Cài đặt bằng tay

Người dùng có thể đặt bất kỳ vị trí nào trên bàn làm điểm kiểm tra, phần mềm sẽ tự động kiểm tra và lưu hình ảnh.

Mảng

Đối với các điểm kiểm tra thông thường, người dùng chỉ cần thiết lập hai điểm kiểm tra và số hàng và cột, phần mềm sẽ tự động kiểm tra từng điểm và lưu hình ảnh.

Tự động

xác định

Đối với các điểm kiểm tra có các tính năng rõ ràng, phần mềm tự động xác định vị trí, đo lường và lưu hình ảnh.
