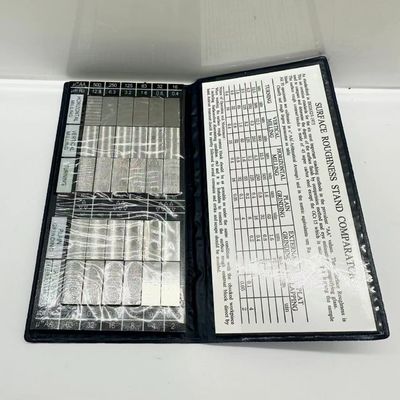

Bàn mẫu so sánh độ nhám thép tiện phay mài

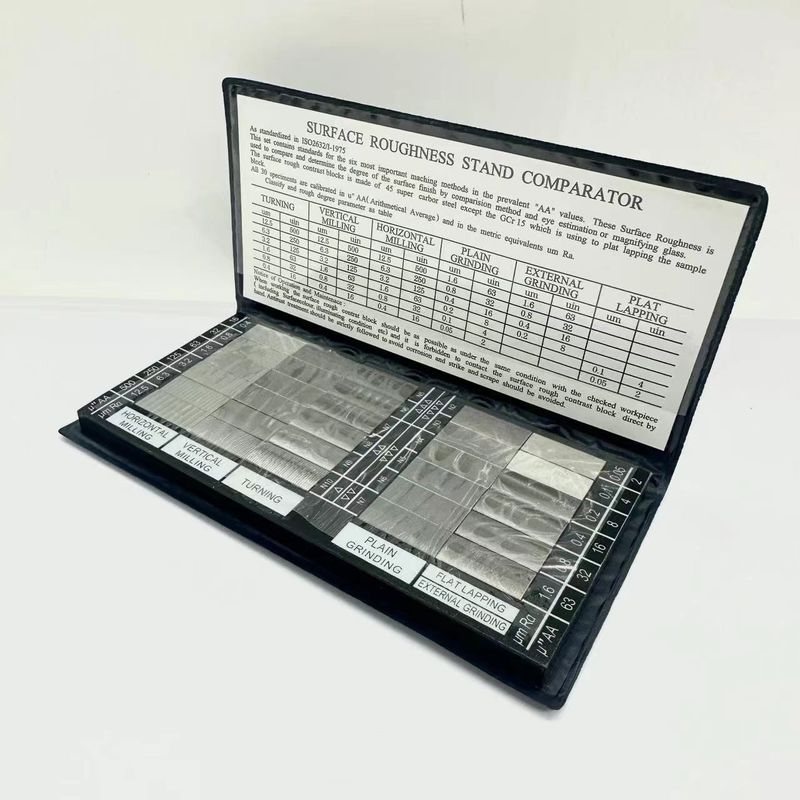

Theo tiêu chuẩn ISO2632/I-1985                                                  Bộ này chứa các tiêu chuẩn cho sáu phương pháp gia công quan trọng nhất theo giá trị "AA" phổ biến.    Độ nhám bề mặt này được sử dụng để so sánh và xác định mức độ hoàn thiện bề mặt bằng phương pháp so sánh và ước tính bằng mắt hoặc kính lúp. Các khối so sánh độ nhám bề mặt được làm bằng thép cacbon siêu 45 ngoại trừ GCr15 được sử dụng để mài phẳng khối mẫu.                                                                           Tất cả 30 mẫu đều được hiệu chuẩn theo đơn vị u＂AA (Trung bình số học) và tương đương hệ mét là um Ra. Phân loại và thông số độ nhám theo bảng.

Lưu ý về Vận hành và Bảo trì:   khi làm việc, khối so sánh độ nhám bề mặt nên được đặt càng nhiều càng tốt trong cùng điều kiện với  kiểm tra  phôi  (bao gồm màu sắc bề mặt, điều kiện chiếu sáng, v.v.) và bị cấm tiếp xúc trực tiếp với khối so sánh độ nhám bề mặt bằng tay. Xử lý chống gỉ phải được tuân thủ nghiêm ngặt để tránh ăn mòn và nên tránh va đập và trầy xước.

um

uin

um

uin

um

uin

um

uin

um

uin

12.5

500

12.5

500

12.5

500

1.6

63

1.6

63

6.3

250

6.3

250

6.3

250

0.8

32

0.8

32

3.2

125

3.2

125

3.2

125

0.4

16

0.4

16

1.6

63

1.6

63

1.6

63

0.2

8

0.2

8

0.8

32

0.8

32

0.8

32

0.1

4

0.1

4

0.4

16

0.4

16

0.4

16

0.05

2

0.05

2

NGANG   PHAY

DỌC    PHAY

TIỆN

MÀI PHẲNG

MÀI NGOÀI

       MÀI PHẲNG
