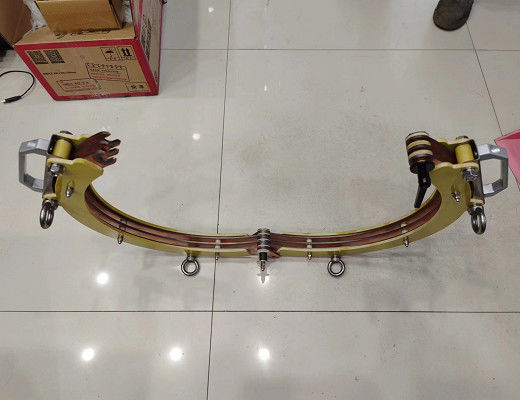

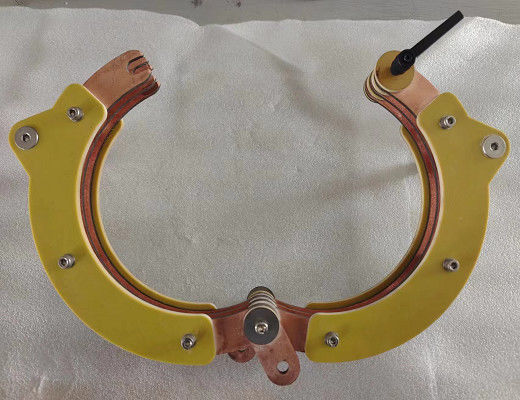

Máy dò khuyết tật từ tính cuộn 300mm HCDX-C300S có chức năng từ hóa & khử từ

Máy dò khuyết tật từ tính cuộn hở HCDX-C300S 300mm có chức năng từ hóa & khử từ

Máy dò khuyết tật hạt từ tính cuộn hở giúp phôi dễ dàng đi vào cuộn dây.

Thông số chính

Giới thiệu chức năng

1, Từ hóa - khởi động điện từ trường để từ hóa phôi;

2, Khử từ - trường khử từ bắt đầu khử từ phôi;

3, Báo động quá nhiệt - cuộn dây có cảm biến nhiệt độ 75°C tích hợp. Khi vượt quá nhiệt độ cài đặt, nó sẽ chuyển sang trạng thái bảo vệ;

Lắp đặt và vận hành thử

Lắp đặt:

1. Thiết bị phải được lắp đặt trong môi trường khô ráo, không có bụi kim loại, khí ăn mòn và các vật liệu dễ cháy nổ;

2. Nhiệt độ môi trường xung quanh không được thấp hơn -10°C và không cao hơn +40°C;

3. Độ ẩm tương đối của không khí không được lớn hơn 85%;

4. Kết nối ống và dây giữa thiết bị lắp đặt và từng thiết bị phụ trợ phải được kết nối theo biển báo và đế cắm;

5. Nguồn điện (nguồn điện, nguồn khí, v.v., theo môi trường lắp đặt thiết bị và điều kiện vận hành), và vỏ thiết bị phải được nối đất đáng tin cậy;

Vận hành thử:

1. Sau khi thiết bị được lắp đặt đúng vị trí, trước tiên hãy kiểm tra xem tất cả các dây kết nối và vít cố định có bị lỏng và rơi ra không;

2. Sử dụng thiết bị đo để đo xem điện áp ở đầu trên của công tắc chính của máy có đáp ứng yêu cầu của môi trường lắp đặt thiết bị và điều kiện vận hành không;

3. Kiểm tra từng hành động chức năng, nhấn hoặc gạt thủ công từng công tắc chức năng, và từng hành động chức năng của thiết bị phải được thực hiện tương ứng;

4. Kiểm tra hiệu quả khử từ: kiểm tra xem từ dư sau khi khử từ có đáp ứng yêu cầu không;

5. Sau khi vượt qua quá trình vận hành thử và kiểm tra, thiết bị có thể được đưa vào sản xuất.

Bảo trì định kỳ

Sau khi sử dụng thiết bị, phải thực hiện các thao tác sau:

1. Tắt công tắc nguồn và ngắt nguồn điện của thiết bị;

2. Ngắt công tắc chính của nguồn điện bên ngoài;

3. Vệ sinh vết dầu trên bề mặt cuộn dây và giữ cho toàn bộ thiết bị sạch sẽ;

4. Kiểm tra đường dây kết nối mạch, cáp và bộ phận cố định xem có bị lỏng và lão hóa trong vòng một tháng không;

5. Kiểm tra xem nồng độ huyền phù từ có đạt tiêu chuẩn hàng ngày không;

6. Phải sử dụng dung dịch tẩy rửa trung tính để làm sạch vết dầu trên bề mặt thiết bị;

7. Nếu vỏ bị hư hỏng, nghiêm cấm tiếp tục sử dụng;

Nguyên lý dò khuyết tật

Nguyên lý điện từ

Dòng điện từ hóa tạo ra một điện từ trường xuyên qua bề mặt phôi sắt từ (AC và DC nửa sóng có hiệu ứng bề mặt). Sự tồn tại của khuyết tật sẽ cắt đường sức từ, tạo ra từ trường rò rỉ và hấp thụ các hạt từ tính. Các hạt từ tính tích tụ lại tạo thành các vết từ. Sự tồn tại của khuyết tật có thể được phán đoán bằng cách quan sát các vết từ (vết từ thực chất là khuyết tật được phóng đại).

Phương pháp từ hóa dọc

Đó là, sử dụng phương pháp cuộn dây, phôi được luồn vào cuộn dây hoặc đặt giữa hai cuộn dây tạo thành yếm từ. Khi dòng điện được cấp vào cuộn dây, từ trường dọc sẽ được tạo ra trong cuộn dây và đi dọc theo trục dài của phôi để kiểm tra vết nứt hình tròn.
