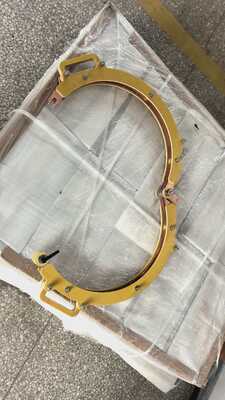

HCDX-C400S khóa thủ công vòng tròn mở-khép cuộn 2000A 16 inch cho kiểm tra hạt từ tính

Cuộn dây tròn HCDX-C400S khóa thủ công đóng-mở 2000A 16 inch cho kiểm tra hạt từ

1. Biện pháp phòng ngừa an toàn

1.1 An toàn điện: Dòng điện làm việc tối đa của cuộn dây này là 2000A. Trước khi vận hành, cần đảm bảo mạch điện tuân thủ các tiêu chuẩn an toàn điện và được nối đất đáng tin cậy; cấm sử dụng trong môi trường ẩm ướt, dễ cháy hoặc nổ để ngăn ngừa nguy cơ cháy nổ.

1.2 Tỷ lệ tải chờ yêu cầu: Tỷ lệ tải chờ của cuộn dây là 20%, nghĩa là thời gian bật nguồn trong mỗi 10 phút không được vượt quá 2 phút. Nghiêm cấm sử dụng vượt quá tỷ lệ tải chờ để tránh cuộn dây bị quá nhiệt và cháy.

1.3 Vận hành cơ khí: Khi vận hành cơ cấu khóa thủ công, lực phải được tác dụng đều để tránh kéo giật mạnh có thể làm biến dạng cuộn dây hoặc hỏng cơ cấu khóa; khi mở hoặc đóng cuộn dây, cần xác nhận phôi đã được đặt hoàn toàn vào vị trí để tránh gây thương tích hoặc hư hỏng cho phôi.

1.4 Môi trường kiểm tra: Trong quá trình kiểm tra hạt từ, nên đeo găng tay bảo hộ và kính bảo hộ để tránh tiếp xúc bột từ với da hoặc bay vào mắt; khu vực làm việc phải được thông gió tốt và bột từ bị vương vãi phải được làm sạch kịp thời.

1.5 Xử lý khẩn cấp: Trong trường hợp cuộn dây bị quá nhiệt, phát ra khói hoặc có tiếng động bất thường, phải ngắt nguồn điện ngay lập tức. Sau khi cuộn dây nguội, phải điều tra nguyên nhân gây lỗi. Nghiêm cấm tiếp tục sử dụng khi cuộn dây bị lỗi.

2. Tổng quan sản phẩm

2.1 Ứng dụng sản phẩm

Cuộn dây tròn đóng mở khóa thủ công này được thiết kế đặc biệt cho kiểm tra hạt từ. Nó tạo ra một từ trường chu vi để phát hiện các vết nứt, nếp gấp và các khuyết tật khác trên bề mặt và gần bề mặt của phôi. Nó phù hợp cho kiểm tra không phá hủy các phôi tròn như trục và đĩa.

2.2 Thông số kỹ thuật

2.3 Thành phần cấu trúc

Nó chủ yếu bao gồm bốn phần: thân cuộn dây tròn, thiết bị khóa thủ công, các đầu nối dòng điện và tay cầm cách điện. Thân cuộn dây được quấn bằng vật liệu cách điện cường độ cao quanh các thanh đồng dẫn điện để đảm bảo dẫn điện ổn định và cách điện đáng tin cậy. Thiết bị khóa thủ công đạt được việc mở và khóa cuộn dây thông qua cấu trúc khớp nối nhanh. Các đầu nối dòng điện được làm bằng đồng, giúp giảm điện trở tiếp xúc. Tay cầm cách điện giúp người vận hành thao tác an toàn khi mở và đóng cuộn dây.

3. Các bước vận hành

3.1 Chuẩn bị trước khi khởi động

3.1.1 Kiểm tra ngoại quan cuộn dây: Xác nhận lớp cách điện của cuộn dây không bị hư hỏng, thiết bị khóa không bị biến dạng và các đầu nối không bị oxy hóa. Nếu phát hiện bất kỳ điểm bất thường nào, chúng phải được sửa chữa trước khi sử dụng.

3.1.2 Kết nối nguồn điện: Kết nối các đầu nối của cuộn dây với các đầu ra của nguồn điện máy dò khuyết tật hạt từ một cách chắc chắn để đảm bảo kết nối chặt chẽ và tránh tiếp xúc kém có thể gây ra dao động dòng điện.

3.1.3 Chuẩn bị phôi: Làm sạch vết dầu, gỉ sét và tạp chất trên bề mặt phôi cần kiểm tra, đảm bảo bề mặt phôi phẳng và khô để tránh ảnh hưởng đến hiệu quả bám dính của hạt từ.

3.2 Mở và khóa cuộn dây

3.2.1 Mở khóa: Nắm tay cầm cách điện và kéo chốt khóa lên để đặt cuộn dây ở vị trí mở. Góc mở phải đáp ứng yêu cầu đặt phôi.

3.2.2 Đặt phôi: Đặt phôi cần kiểm tra ổn định vào giữa cuộn dây, đảm bảo trục của phôi trùng với tâm của cuộn dây. Tránh phân bố từ trường không đều có thể ảnh hưởng đến độ chính xác của việc phát hiện.

3.2.3 Khóa: Đóng cuộn dây từ từ và sau khi xác nhận phôi không bị dịch chuyển, ấn chốt khóa xuống cho đến khi nghe thấy tiếng "click". Đảm bảo cuộn dây đã được khóa hoàn toàn để tránh cuộn dây bị lỏng trong quá trình kiểm tra.

3.3 Vận hành kiểm tra

3.3.1 Cài đặt thông số: Dựa trên vật liệu và kích thước của phôi, cài đặt giá trị dòng điện (≤ 2000A) và thời gian cấp điện (tuân thủ nghiêm ngặt yêu cầu ≤ 20% tỷ lệ tải không tải) trên máy kiểm tra hạt từ.

3.3.2 Phun bột từ: Bật thiết bị phun bột từ và phun đều dung dịch huyền phù từ hoặc bột từ khô lên bề mặt phôi để đảm bảo bột từ bao phủ hoàn toàn.

3.3.3 Kiểm tra cấp điện: Khởi động nguồn điện của máy kiểm tra, cấp điện cho cuộn dây để tạo ra từ trường, giữ thời gian cấp điện trong giới hạn giá trị đã đặt, quan sát sự tích tụ bột từ trên bề mặt phôi và xác định vị trí, kích thước của khuyết tật.

3.3.4 Tắt nguồn và khử từ: Sau khi hoàn thành kiểm tra, trước tiên hãy cắt nguồn điện của cuộn dây, sau đó thực hiện xử lý khử từ cho phôi để tránh từ dư ảnh hưởng đến quá trình xử lý hoặc sử dụng tiếp theo.

3.4 Quy trình tắt máy

3.4.1 Tắt nguồn điện của máy kiểm tra hạt từ và ngắt kết nối giữa cuộn dây và nguồn điện.

3.4.2 Mở khóa cuộn dây, tháo phôi và làm sạch bột từ còn sót lại trên bề mặt cuộn dây.

3.4.3 Đóng và khóa cuộn dây, và đặt nó vào khu vực bảo quản khô ráo, thông thoáng.
