Thông tin chi tiết sản phẩm:
|
| Băng thông: | 0,1 MHz ～ 20 MHz | Nhận được: | 120dB, tốc độ 0,1dB, 0,6dB, 1dB, 2dB, 6dB |
|---|---|---|---|
| Phạm vi phát hiện: | 10m (thép carbon sóng dọc), tốc độ 100mm, 10 mm, 0,1mm | Điện áp xung: | 25V～300V Bước 25V |
| Chế độ định lượng: | Đường cong DAC, đường cong AVG(DGS) | Màn hình hiển thị: | LCD 5,0 inch 800×480 độ phân giải cao, IPS_LCD |
| cổng báo động: | Cảnh báo cổng A và B, mất sóng/sóng đến | Lưu trữ dữ liệu: | thẻ SD 8GB |
| Làm nổi bật: | máy dò khuyết tật siêu âm siêu nhỏ,máy dò khuyết tật kim loại có DAC,máy kiểm tra siêu âm NDT công nghiệp |
||

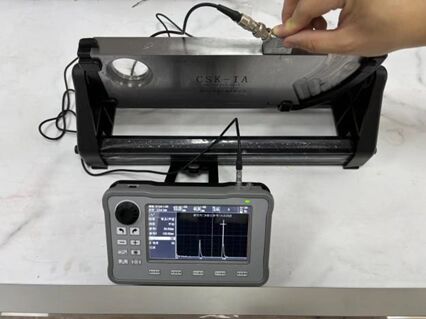

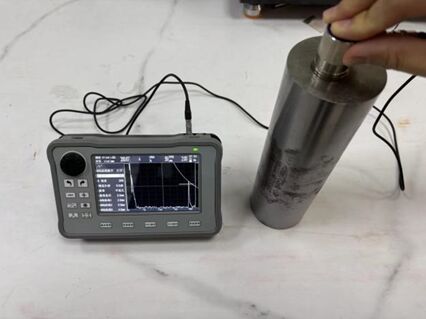

FD-500mini Máy phát hiện lỗi kim loại siêu nhỏ siêu âm với chức năng DAC/AVG cho NDT công nghiệp
Máy phát hiện lỗi siêu âm FD-500minilà một dụng cụ đo siêu nhỏ, di động có thể đo độ dày của kim loại hoặc vật liệu thấm từ, phát hiện các khiếm khuyết bên trong (rạn nứt, bao gồm, lỗ chân lông, v.v.).) và tự động định vị, đánh giá và chẩn đoán. Nó được sử dụng rộng rãi trong phòng thí nghiệm thử nghiệm, viện kiểm tra đặc biệt, đóng tàu, thiết bị dầu khí, hàng không vũ trụ, ngành công nghiệp hóa học, điện, thép, luyện kim,đường sắt, sản xuất ô tô, máy móc, bình áp suất nồi hơi, thiết bị đặc biệt, đường ống dẫn dầu mỏ, công nghiệp xây dựng, sản xuất khuôn và các ngành công nghiệp khác.
Các thông số kỹ thuật của sản phẩm
|
Dải băng thông |
0.1MHz️20MHz |
|
Lợi ích |
120dB, tốc độ 0.1dB, 0.6dB, 1dB, 2dB, 6dB |
|
Bộ lọc sóng |
băng thông rộng, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M |
|
Tỷ lệ lấy mẫu |
Tỷ lệ lấy mẫu phần cứng 100MSPS, tỷ lệ lấy mẫu tương đương 400MSPS |
|
Chế độ phát hiện |
Full wave, positive half wave, negative half wave, RF, phong bì |
|
Phạm vi phát hiện |
10m (đao sóng theo chiều dài thép carbon), tốc độ 100mm,10mm,0.1mm |
|
Chế độ xung |
Nhịp mạnh, sóng vuông, sóng vuông hai |
|
Điện áp xung |
25V️300V Động lực 25V |
|
Độ rộng xung |
0ns️500ns điều chỉnh liên tục, tốc độ 5ns |
|
Damping |
Sức mạnh (100Ω),yếu (1000Ω) điều chỉnh |
|
Lặp lại xung tần số |
Tự động hoặc thủ công, phạm vi tự động (200Hz-1KHz), phạm vi thủ công (0-10KHz) |
|
Kênh thăm dò |
200 nhóm, hỗ trợ các hoạt động như tạo, xem trước, xóa, đổi tên, ghi đè và khôi phục |
|
Cảnh báo cổng |
Cảnh báo cổng A và B, sóng bị mất / sóng đến |
|
Chế độ cổng |
Cổng độc lập A, cửa B |
|
Chế độ đo |
Đỉnh, cạnh trước, J cạnh trước |
|
Phương thức định lượng |
Cờ DAC, đường cong AVG(DGS) |
|
Khám phá lỗi tiêu chuẩn |
AWS D1.1/D1.5, Lưu ý/T 47013, GB/T 29712, GB/T 11345 |
|
Lưu nội dung |
Ghi âm một khung hình, nhiều khung hình (≤500 khung hình), ảnh chụp màn hình, ảnh chụp màn hình quét B |
|
Chức năng phụ trợ |
tăng tự động, bộ nhớ đỉnh, đóng băng hình sóng, quản lý kênh, cổng báo động, mở rộng cổng, cổng tự động, cảm ứng toàn màn hình, bàn phím ảo, màu sắc nửa khoảng cách, ảnh chụp màn hình nhanh |
|
Trình hiển thị |
Độ nét cao 5.0 inch 800×480 LCD, IPS_LCD |
|
Giao diện thăm dò |
LEMO-00 đôi |
|
Giao diện đầu ra |
Loại C1, MINI USB |
|
Hình ảnh B-scan |
hỗ trợ lên đến 700 nhóm tổng hợp A-scan và độ phân giải cao nhất làφ2mm |
|
Lưu trữ dữ liệu |
Thẻ SD 8GB |
|
Bộ sạc |
PD sạc nhanh, giao diện kiểu C tiêu chuẩn ((100️240V, 50️60Hz) |
|
Kích thước |
183mm×113mm×45mm |
|
Trọng lượng |
700g, bao gồm pin không có giày cao su |
|
Ngôn ngữ |
Tiếng Anh |
|
Đơn vị |
Metric, Imperial |
|
Pin |
7.4V 8000mAh pin Lithium, 12 giờ tuổi thọ pin |
|
Nhiệt độ hoạt động |
- 10°C55°C |
|
Nghị quyết |
40dB (Yêu cầu về hiệu suất đo lường:≥26dB) |
|
Phạm vi động |
32dB (Yêu cầu về hiệu suất đo lường:≥26dB) |
|
Phạm vi nhạy cảm |
50dB (Yêu cầu về hiệu suất đo lường:≥42dB) |
|
Tính tuyến tính dọc |
1.8% (Yêu cầu về hiệu suất đo lường:≤6%) |
|
Xét ngang tính tuyến tính |
00,5% (Yêu cầu về hiệu suất đo lường:≤2%) |
Đặc điểm
Tôi. Cơ thể nhẹ và phù hợp để vận hành bằng một tay.
Tôi. PD65W sạc nhanh + thời lượng pin dài 12 giờ.
Tôi. 5Màn hình độ nét cao IPS 0,0 inch với giao diện UI hoàn toàn mới.
Tôi. Hỗ trợ cảm ứng toàn màn hình, vận hành cử chỉ nhanh, bàn phím ảo, dễ sử dụng
Tôi. Với DAC, AVG, tăng tự động, bộ nhớ đỉnh, màu sắc nửa dải và các chức năng chuyên nghiệp khác.
Tôi. Bao gồm chuyển đổi tiếng Trung và tiếng Anh, xuất dữ liệu vào thẻ SD, nâng cấp trực tuyến, chụp màn hình và nhiều chức năng thực tế khác.
Cấu hình tiêu chuẩn
|
Số |
Tên |
Số lượng |
Lưu ý |
|
1 |
máy chủ |
1 |
|
|
2 |
đầu dò thẳng chính xác cao |
1 |
2.5MHzΦ20 |
|
3 |
đầu dò góc độ chính xác cao |
1 |
2.5MHz 10x10 K2 |
|
4 |
đường thăm dò |
1 |
|
|
5 |
Bộ sạc PD65W |
1 |
|
|
6 |
đường dây điện |
1 |
|
|
7 |
hướng dẫn |
1 |
|
|
8 |
Giấy chứng nhận sự phù hợp |
1 |
|
|
9 |
thẻ bảo hành |
1 |
|
|
10 |
Thẻ SD (8G) |
1 |
|
|
11 |
Khớp adapter (C đến USB) |
1 |
Có thể được kết nối với máy tính để xuất dữ liệu |
Cấu hình tùy chọn
|
Số |
Tên |
Số lượng |
Lưu ý |
|
1 |
Power bank |
1 |
Công suất pin: 20000mAh/7.4V;74Wh |
|
2 |
Thẻ SD 16G,32G,64G) |
1 |
|
