Thông tin chi tiết sản phẩm:
|
| Chuyển đổi quảng cáo: | Lấy mẫu quảng cáo 24 bit | Phạm vi đo tốc độ: | 120—12000 vòng/phút |
|---|---|---|---|
| Đo độ chính xác của độ rung: | ±5% | Dung lượng lưu trữ: | 16G |
| Dải đáp ứng tần số đo rung: | 2—35KHz | Màn hình LCD: | Hỗ trợ đầu vào màn hình cảm ứng, màn hình màu 5 inch |
| Làm nổi bật: | Máy phân tích rung động di động 4 kênh,Máy phân tích rung động đồng bộ 24 bit AD,Máy phân tích chẩn đoán lỗi vòng bi |
||

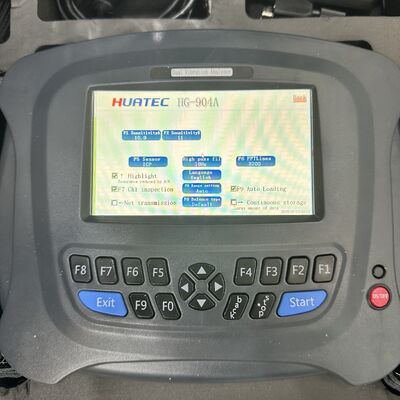

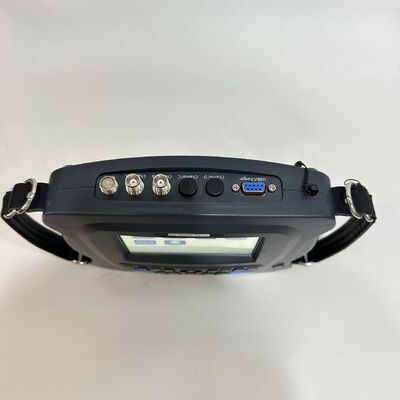

HG-904A4 4-Channel Portable Vibration Analyzer 24Bit AD Chẩn đoán lỗi xách đồng bộ
HUATEC HG-904A4 kênh một công cụ đa chức năng, có một cổng đầu vào linh hoạt có thể kết nối với nhiều loại cảm biến.và công nghệ chẩn đoán lỗi, tích hợp khả năng giám sát tình trạng thiết bị và chẩn đoán lỗi vào một đơn vị duy nhất.
Công cụ phân tích bao gồm chức năng thu thập dữ liệu rung 4 kênh,có thể hoàn thành phép đo rung động tại chỗ và tự động lưu trữ hàng chục ngàn giá trị đặc điểm rung động và quang phổ của các điểm đoNó cũng có thể hiển thị từ một đến bốn kênh hình dạng sóng và quang phổ đồng bộ tại chỗ.hoàn thành việc xác minh cân bằng động đơn và hai mặt tại chỗ.
NT1 tài chính
Xin lưu ý:Có một sự khác biệt lớn trong cấu hình phần cứng giữa bốn kênh và hai kênh.
| Số liệu thống kê | Thông số kỹ thuật phần cứng |
| Mô hình | HG-904A4 4 kênh |
| Số lượng kênh | Bốn kênh rung động, một kênh tachometer |
| Chức năng chính | Thu thập đồng bộ một kênh hoặc nhiều kênh các thông số khác nhau bao gồm gia tốc, vận tốc, dịch chuyển và vỏ trục |
| độ chính xác | ± 5% |
| Chuyển đổi A/D | Lấy mẫu AD 24 bit |
| Màn hình LCD | Hỗ trợ đầu vào màn hình cảm ứng, màn hình màu 5 inch |
| Phạm vi tachometer | 120~12000 vòng/phút |
| phạm vi nhiệt độ của thiết bị | -20°55°C |
| phạm vi nhiệt độ của cảm biến | -20°~120°C |
| Pin sạc lại | Pin lithium sạc lại 7,2V, 6800mA; thời gian sạc 7 giờ, thời gian làm việc liên tục 8 giờ |
| Bộ sạc | 8.V, 2A |
| Thư viện chẩn đoán | Cơ sở dữ liệu vòng bi |
| Chức năng đo và phạm vi | Đồng thời đo bốn giá trị tham số và quang phổ tham số báo động với độ nhạy 100 mv/g |
| gia tốc 0,1199,99 m/s2 | |
| Tốc độ 0,1199,99 mm/s | |
| dịch chuyển 1m ¢ 1999m | |
| giá trị bao bì trục 0,1 ∼ 30 m/s2 | |
| Chức năng phân tích phần mềm | Phân tích quang phổ rung động và hình dạng sóng trong phạm vi thời gian, phân tích bao bì, chức năng chẩn đoán lỗi chính xác cho vòng bi Rolling (bốn phần) Chức năng chẩn đoán lỗi riêng biệt:Các thiết bị phần cứng có một chức năng chẩn đoán lỗi riêng biệt để thu thập các quang phổ tham số khác, cepstrum, logarithmic spectrum, và power spectrum diagnostics (thu thập thời gian thực và hiển thị thời gian thực) |
| Khả năng lưu trữ | 16G |
| Giao diện bên ngoài | Sạc và liên lạc USB2.0 |
| Chức năng xuất báo cáo | Khám phá đầu ra báo cáo dữ liệu |
| Phạm vi phản hồi tần số đo rung: | 2 ̊35KHz |
| Các loại cảm biến có thể kết nối: | Bộ cảm biến gia tốc Piezoelectric, bộ cảm biến ICP, bộ cảm biến vận tốc Magnetoelectric, bộ cảm biến dòng Eddy |
Chức năng chính
Chức năng chính:
Cổng đầu vào đa chức năng cho các cảm biến khác nhau: (Piezoelectric, điện từ, Eddy Current, ICP)
-- Màn hình màu 5 inch với giao diện tiếng Trung cho hình ảnh rõ ràng và đẹp
- Không gian lưu trữ khổng lồ với ổ cứng 16GB có thể tự động lưu trữ hàng chục ngàn giá trị tính năng rung động và quang phổ của các điểm đo
-- Bốn kênh thu đồng bộ với 24-bit AD lấy mẫu
-- 1600,3200,6400 hoặc 12800 đường FFT
- USB 2.0 giao diện giao tiếp với một màn hình menu kiểu cửa sổ Trung Quốc hoàn toàn mới cho hoạt động dễ dàng hơn
-- Tần số phân tích lên đến 35 KHZ với 8 mức tùy chọn
-- Phân tích động tốc độ cao đầy đủ, bao gồm quang phổ phình, quang phổ điện, quang phổ logarithmic, vv
-- Hiển thị các giá trị tính năng miền thời gian khác nhau, bao gồm giá trị đỉnh, giá trị đỉnh-đỉnh, giá trị hiệu quả, yếu tố đỉnh, lệch, kurtosis, vv
-- Nhiều chức năng phân tích và chẩn đoán: phân tích vòng bi / bánh răng (phân tích demodulation bao bì) chẩn đoán lỗi, (kiểm tra gõ) chẩn đoán tần số tự nhiên, vv
-- Lưu trữ dữ liệu / ghi chép và phát lại cho cân bằng rotor
-- Trọng lượng thử nghiệm có thể được chọn lọc loại bỏ hoặc giữ lại và chất lượng của nó có thể được ước tính
-- Hoạt động cân bằng chính xác cao với cân bằng nhanh để đo lường và hiển thị các giá trị rung động, kích thước, pha
-- Khám phá và chẩn đoán lỗi vòng bi / bánh răng bằng cách sử dụng demodulation bao bì phần cứng
-- đo tốc độ, đo tiếng ồn, đo pha, chẩn đoán pha
-- Cài đặt thềm kích hoạt bằng tay (lớn, trung bình, nhỏ)
-- Nó có thể được trang bị phần mềm EMD của hệ thống quản lý thiết bị (bao gồm cơ sở dữ liệu vòng bi)
Tổng quan phần mềm:
Với sự phát triển nhanh chóng của Internet of Things và các nền tảng dữ liệu lớn, chúng tôi đã tích hợp các lợi thế chức năng của hệ thống phần mềm hiện tại của chúng tôi và áp dụng cácWindows.Net3Nền tảng.5-5.0, bộ phần mềm Microsoft Visual Studio 2019 và cơ sở dữ liệu MySQL.và hệ thống phần mềm được thiết kế với cả hai mạng và phiên bản độc lậpSau gần một năm nỗ lực, chúng tôi đã tung ra phiên bản mới nhất của Hệ thống giám sát và chẩn đoán thông minh thiết bị doanh nghiệp (sau đây được gọi là hệ thống EMD).Bằng cách sử dụng các hoạt động phần mềm khách hàng linh hoạt và công cụ phân tích toàn diện lợi thế, người dùng có thể theo dõi dữ liệu thuận tiện hơn và phân tích các nguyên nhân của sự bất thường hiệu quả hơn. phần mềm hệ thống tương thích với bộ thu dữ liệu mạng đa kênh,máy thu âm giám sát không dâyTrong khi phân tích xu hướng dữ liệu trực tuyến, bộ phân tích cầm tay có thể bổ sung thu thập dữ liệu để làm cho phân tích thiết bị tại chỗ toàn diện hơn,do đó phân tích toàn diện xu hướng đơn vị và bất thường, xác định chính xác các nguyên nhân của sự bất thường, và tối đa hóa sự bảo vệ của thiết bị tại chỗ.
