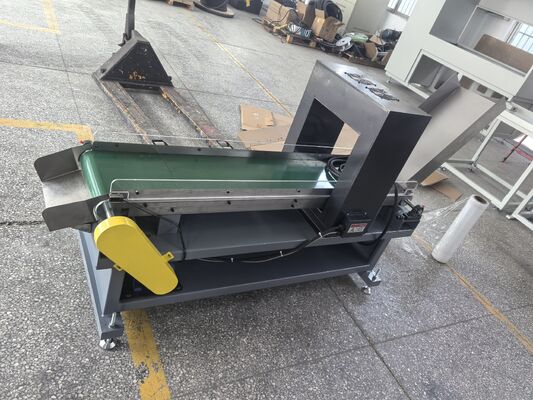

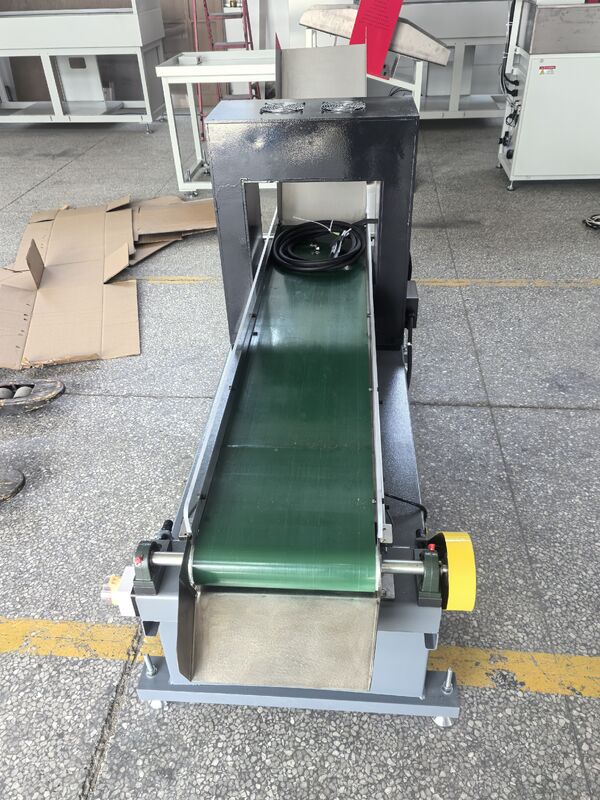

HCDX-M360 Demagnetizer 50Hz điện xoay cho ngành công nghiệp chế biến kim loại

HCDX-M360 Máy khử từ dòng điện xoay chiều 50Hz cho ngành công nghiệp chế biến kim loại

I. Lý do khử từ

Trước khi lắp ráp các bộ phận thành sản phẩm cuối cùng, việc khử từ thường là cần thiết. Các bộ phận có từ tính cao có thể tạo ra từ trường bổ sung, gây ra nhiều vấn đề khác nhau, chẳng hạn như:

Từ dư có thể ảnh hưởng đến độ chính xác làm việc và chức năng của một số thiết bị và đồng hồ đo;

Bụi kim loại bị từ dư hút vào sẽ làm tăng tốc độ mài mòn các bộ phận chuyển động trong quá trình sử dụng sau này, dẫn đến hỏng hóc sớm;

Bụi kim loại bị từ dư hút vào có thể ảnh hưởng đến chất lượng gia công trong các quy trình tiếp theo, chẳng hạn như gia công cơ khí và mạ bề mặt;

Từ dư có thể làm mạt kim loại bám dính vào bề mặt, làm hỏng độ chính xác bề mặt và làm cùn dụng cụ;

Sự hiện diện của từ dư có thể gây lệch hoặc rò rỉ hồ quang, ảnh hưởng đến chất lượng hàn, v.v.

II. Nguyên lý khử từ

Kim loại bị từ hóa do sự sắp xếp thẳng hàng của các cực dương và cực âm trong cấu trúc nguyên tử của nó. Việc khử từ được thực hiện để loại bỏ sự nhất quán của định hướng cực nguyên tử này và giảm tính chất từ tính xuống mức chấp nhận được. Đây là mục đích của việc khử từ. Đồng thời với việc giảm từ trường, việc thay đổi hướng của từ trường giúp giảm sự nhất quán của định hướng cực nguyên tử này. Đây là nguyên lý thiết kế thiết bị khử từ.

Đặt các bộ phận kim loại vào cuộn dây và cấp dòng điện xoay chiều có hướng thay đổi nhanh chóng (50Hz) cho cuộn dây. Khi cuộn dây vẫn còn trong trạng thái được cấp điện và các bộ phận kim loại được từ từ di chuyển ra khỏi cuộn dây thông qua băng tải, từ tính cảm ứng sẽ giảm dần, do đó phá vỡ sự sắp xếp có trật tự của các miền từ trong các bộ phận kim loại do từ hóa, và làm cho các bộ phận kim loại không còn từ tính với bên ngoài.

III. Thông số kỹ thuật chính

IV. Hướng dẫn sử dụng

1. Cấu hình đầu vào nguồn điện

Dây điện nguồn phải sử dụng dây dẫn đồng cách điện có tiết diện ≥ 4mm², và được kết nối với đầu cuối chính của bộ ngắt mạch trong hộp điện tại các cổng U, V và W (cổng W có thể sử dụng dây 2.5mm²); dây nối đất bảo vệ phải được kết nối với bu lông nối đất bên ngoài hộp điều khiển bằng dây dẫn đồng có tiết diện 2.5mm²;

Nguồn cấp đầu vào cần được trang bị bộ ngắt mạch không khí có dòng điện định mức từ 40A đến 50A;

Sau khi kết nối đúng đầu vào nguồn (và cũng kết nối dây nối đất đáng tin cậy), đóng đầu vào nguồn; đẩy tay cầm của bộ ngắt mạch trên cửa hộp về vị trí BẬT, đóng tất cả các bộ ngắt mạch nhỏ, và đèn báo [Đầu vào nguồn] màu trắng trên bảng điều khiển sẽ sáng để báo hiệu.

Nhấn nút công tắc màu xanh lá cây trên hộp nút khởi động của máy khử từ, băng tải bắt đầu hoạt động, đồng thời cuộn dây khử từ được cấp điện; đèn báo [Đang khử từ] màu vàng trên bảng điều khiển sẽ sáng; cần chú ý rằng hướng di chuyển của băng tải phải giống với hướng được chỉ dẫn trên tấm chắn. Nếu không, vui lòng thay đổi trình tự pha được kết nối với cổng động cơ.

Nhấn nút công tắc màu đỏ trên hộp nút khởi động của máy khử từ hoặc nhấn nút công tắc dừng hình nấm màu đỏ trên hộp nút cuối của máy khử từ để dừng hoạt động của băng tải và cuộn dây khử từ.

Tại một vị trí thích hợp của đầu cuối máy khử từ, một cảm biến quang học được lắp đặt. Miễn là có vật cản đường đi của ánh sáng của công tắc quang học, băng tải và cuộn dây khử từ sẽ ngừng hoạt động.

2. Vận hành khử từ

Đóng nguồn đầu vào nguồn;

Nhấn nút công tắc màu xanh lá cây trên hộp nút khởi động của máy khử từ, băng tải bắt đầu hoạt động, đồng thời cuộn dây khử từ được cấp điện;

Đặt bộ phận cần khử từ lên băng tải ở vị trí bắt đầu của máy khử từ;

Sau khi các bộ phận trên băng tải từ từ đi qua cuộn dây khử từ đến cuối máy khử từ,

(1) Nếu cảm biến quang học hoạt động bình thường, khi bộ phận đến đường đi của cảm biến, băng tải và cuộn dây khử từ sẽ ngừng hoạt động, và các bộ phận sẽ được lấy ra sau khi máy dừng.

(2) Nếu cảm biến quang học bị lỗi, các bộ phận có thể được lấy ra theo hướng xa hơn khỏi cuộn dây khử từ; nếu không cần thực hiện thêm thao tác khử từ, hãy nhấn nút dừng khẩn cấp màu đỏ trên hộp nút cuối hoặc nút công tắc màu đỏ trên hộp nút khởi động của máy khử từ. Bạn cũng có thể lấy các bộ phận ra sau khi máy dừng.

Đối với các bộ phận ngắn - khoảng cách từ mặt đầu gần của bộ phận đến mặt đầu của cuộn dây khử từ là > 800mm

Lấy các bộ phận trực tiếp từ băng tải.

Đối với các bộ phận dài - khoảng cách từ mặt đầu gần của bộ phận đến mặt đầu của cuộn dây khử từ là< 800mm

Lấy các bộ phận ra khỏi băng tải, và di chuyển các bộ phận theo đường thẳng dọc theo hướng của băng tải ra xa cuộn dây khử từ trước khi đặt chúng xuống.

Nói chung, quá trình khử từ các bộ phận đã hoàn thành.

V. Các phương pháp cải thiện hiệu quả khử từ

1. Cố gắng khử từ từng bộ phận riêng lẻ (có chiều dài nhất định) càng nhiều càng tốt.

2. Khi khử từ các bộ phận ngắn và dày hoặc các bộ phận hình cầu, hãy nối nhiều bộ phận nối tiếp nhau để dễ khử từ hơn.

3. Nếu việc khử từ đơn lẻ không đáp ứng yêu cầu, cần lặp lại quy trình khử từ.

4. Đối với các bộ phận có hình dạng phức tạp, hãy xoay hoặc lật chúng khi đi qua cuộn dây khử từ.

5. Cố gắng lấy các bộ phận ra khi cuộn dây khử từ đang được cấp điện, và di chuyển các bộ phận theo đường thẳng dọc theo hướng vận chuyển cho đến khi chúng ở xa cuộn dây khử từ trước khi đặt chúng xuống. Phương pháp này đặc biệt cần thiết và quan trọng đối với các bộ phận có chiều dài ≥ 1.000mm.

VI. Lưu ý

1. Máy này phải được kết nối đúng với dây nối đất đáng tin cậy để đảm bảo an toàn!

2. Cuộn dây khử từ không nên hoạt động liên tục trong thời gian dài. Thời gian hoạt động liên tục không được vượt quá 6 đến 8 phút. Nếu cuộn dây khử từ quá nóng, máy sẽ chuyển sang trạng thái tắt và chờ, và đèn báo "Bảo vệ quá nhiệt" màu đỏ trên bảng điều khiển sẽ sáng. Máy phải được làm nguội trước khi có thể hoạt động lại!

3. Nếu bạn cần điều chỉnh tốc độ di chuyển của băng tải, bạn phải thực hiện khi động cơ đang chạy: Có một đĩa điều chỉnh trên bộ giảm tốc động cơ, và hướng của mũi tên "Nhanh" trên đĩa phải được điều chỉnh để tăng tốc, và hướng của mũi tên "Chậm" trên đĩa phải được điều chỉnh để giảm tốc.

4. Các bộ phận phải được lấy ra khỏi băng tải phẳng chỉ khi chúng đến đầu cuối của máy khử từ.

5. Các bộ phận đã khử từ phải được đặt cách xa cuộn dây khử từ!

6. Khi thực hiện thao tác khử từ, không đeo đồng hồ cơ vì nó có thể gây ra việc đo thời gian không chính xác trong tương lai.
