Thông tin chi tiết sản phẩm:
|
| Cáp điều khiển phát hiện: | 25m | Đo độ dày: | Độ chính xác 0,04mm, Phạm vi 2 ~ 120 mm (Thép) |
|---|---|---|---|
| Giải phóng mặt bằng / cất cánh công việc: | ≤4mm | Đo lường không vuông góc: | ±25° |
| tần số kích thích: | 3.0~5.0MHz, tốc độ đo: 16~1 lần/s | Phạm vi tốc độ âm thanh: | 1000~9999 m/s, gia số điều chỉnh: 1 m/s |
| Chức năng cổng: | cổng tự động, cổng đơn thủ công, cổng đôi thủ công | Nhiệt độ làm việc: | -10~+50℃ |
| Làm nổi bật: | Hệ thống đo chiều dày ăn mòn từ tính,Thiết bị NDT bánh xe từ tính hai bánh,Hệ thống kiểm tra không phá hủy có bảo hành |
||

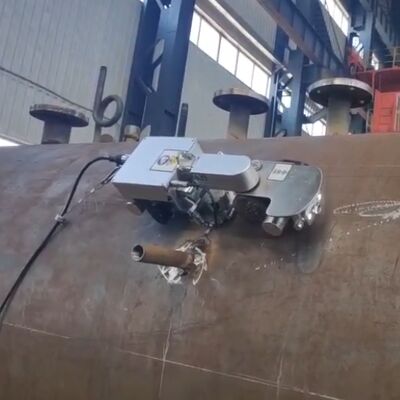

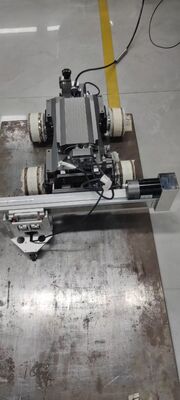

Hệ thống đo độ dày ăn mòn từ trường với bánh xích từ tính hai bánh
1.Cấu hình
| Mục | Tên | Đơn vị | Số lượng | Nhận xét | |
| 1 | Máy chủ thử nghiệm (PC và phần mềm) | bộ | 1 | 25% | |

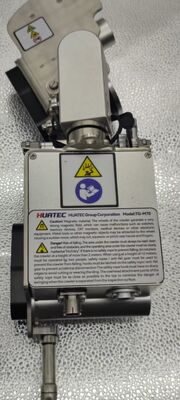

| 2 | HUATEC TG-M70bánh xích từ tính hai bánh(Bao gồm mô-đun đo video và độ dày) | bộ | 1 | 65% | |
| 3 | Kiểm tra cáp điều khiển | mét | 25 | 10% | |
| 4 | Dụng cụ chống rơi dây an toàn | mét | 25 | /Không bắt buộc | |
| 5 | Hướng dẫn vận hành | máy tính | 1 | ||
| 6 | Giấy chứng nhận hiệu chuẩn | máy tính | 1 |
Hệ thống này làmkhông cần giàn giáo, không cần đánh bóng lớp sát trùng, không cần chất kết dính. Nó có thể phát hiện nhanh chóng sự ăn mòn độ dày của tường ở độ cao thông qua hệ thống điều khiển từ xa.
Bánh xích từ tính hai bánh là một thiết bị tiên tiến có thể mang nhiều loại thiết bị kiểm tra không phá hủy. Hiện tại, nó đã tích lũy được nhiều kinh nghiệm giải quyết tại chỗ trong nhiều lĩnh vực như hóa dầu, kiểm tra đặc biệt nồi và năng lượng điện. nó có thể mang siêu âm điện từ ở đáy ống, khuỷu tay hoặc ba liên kết và các sự ăn mòn khác, xói mòn các khu vực nghiêm trọng hơn để kiểm tra hoặc đo độ dày quét B, lĩnh vực công nghiệp được gọi là chuyên gia phát hiện ăn mòn đường ống
Bánh xích từ tính hai bánh có các đặc điểm sau: cấu trúc nhỏ gọn, tính linh hoạt cao, lực hút từ tính, độ chính xác điều khiển cao, công nghệ phát hiện tiên tiến, phát hiện video tương thích và cơ chế nâng đầu dò độc đáo. Để tự động phát hiện sự ăn mòn của đường ống, thùng chứa và tấm
1) Cấu trúc nhỏ gọn và tính linh hoạt cao
Thiết kế nhỏ gọn và tinh tế cho phép nó dễ dàng thực hiện phát hiện ăn mòn đối với nhiều loại ống và bình chứa sắt từ. Vòng từ có kích thước 350mm (dài)×140mm (rộng) x 130mm (cao) và nặng không quá 5,5kg. Cấu trúc hai bánh độc đáo giúp bạn có thể đi lại tự do trên các đường ống có chiều dài tối thiểu 100mm. Bán kính quay tối thiểu là 400mm và khuỷu tay có bán kính uốn tối thiểu 100mm có thể dễ dàng vượt qua. Do đó, phạm vi di chuyển và quét từ trường hai bánh đã được mở rộng rất nhiều.
2) Siêu hút từ tính
Về thiết kế, sử dụng nam châm từ đất hiếm để chế tạo nam châm vĩnh cửu có độ bền cao trong hai vòng leo từ. Ngay cả khi xảy ra sự cố mất điện ngẫu nhiên, thân xe sẽ không bị rơi khỏi bề mặt được phát hiện. Do đó, bánh xích từ tính hai bánh có thể thực hiện quét tư thế ngang, dọc và đảo ngược một cách an toàn. Tải trọng thẳng đứng tối đa của bánh xích từ tính hai bánh là 5kg, nghĩa là nó sẽ không ảnh hưởng đến bất kỳ chuyển động thẳng đứng nào khi kéo vật nặng 5kg.
3) Độ chính xác điều khiển cao
Tốc độ thu thập dữ liệu từ tính hai bánh là 0-6m/phút và có thể chuyển tiếp với tốc độ không đổi, nhờ bộ mã hóa chính xác có thể đạt được chức năng thiết lập khoảng cách phát hiện, có thể đáp ứng tốt hơn nhu cầu phát hiện của người dùng. Ví dụ: khách hàng cần thực hiện quy trình phát hiện khoảng cách cứ sau 50 mm tại một điểm ở phía sau khuỷu tay: bộ điều khiển có thể được lập trình và khả năng leo từ trường của hai bánh có thể được vận hành và kiểm tra sau mỗi 50 mm. Nâng cao hiệu quả và độ chính xác của việc phát hiện.
4) Công nghệ phát hiện tiên tiến
Theo truyền thống, độ dày áp điện được sử dụng trong phép đo độ dày truyền thống và nó mang lại những khó khăn và sức mạnh nhất định cho nhân viên kiểm tra trong nhiều lĩnh vực về quá trình phát hiện. Phương pháp kiểm tra thủ công của máy đo độ dày siêu âm áp điện có những nhược điểm sau: (1) Lớp sơn hoặc lớp oxit trên bề mặt phôi cần được đánh bóng và bề mặt cần được phục hồi sau khi thử nghiệm hoàn tất. Hiệu quả cực kỳ thấp; (2) Siêu âm truyền thống phải được phủ một chất kết nối, chất này rất khắc nghiệt đối với điều kiện hiện trường. (3) Khi làm việc trên cao phải xây dựng bệ cố định, tốn kém và mất thời gian; (4) Khó thực hiện thử nghiệm tại chỗ ở nhiệt độ cao.
Sử dụng hệ thống phát hiện ăn mòn độ dày thành thu thập thông tin tự động (siêu âm điện từ) tiên tiến, các vấn đề tẻ nhạt nêu trên sẽ được giải quyết và độ chính xác phát hiện có thể so sánh với siêu âm áp điện truyền thống. Không cần xây dựng giàn giáo, không cần đánh bóng lớp chống ăn mòn, không cần bất kỳ tác nhân khớp nối nào, thông qua điều khiển từ xa trên mặt đất, để đạt được tốc độ cao chống ăn mòn thành ống, sàng lọc định vị nhanh chóng và đo chính xác độ quét dày đặc. Trong khi đảm bảo độ chính xác phát hiện, nó cải thiện đáng kể hiệu quả phát hiện và giảm chi phí phát hiện.
6) Bánh xích từ tính hai bánh chắc chắn phải đối mặt với các tác động cơ học đòi hỏi phải nâng đầu dò khi thực hiện phát hiện điểm ăn mòn hoặc kiểm tra quét B. Khi đo độ dày của điểm, phép đo cần được thực hiện tại cùng một điểm được chỉ định. Dữ liệu của từng điểm thu được khi đầu dò tiếp đất trên bề mặt cần đo. Vì vậy, chức năng của đầu dò có thể được nâng lên để đạt được điểm chính xác nhất. Giá trị độ dày Khi thực hiện B-scan trên vật cần đo, dù đầu dò ở sát bề mặt nhưng nếu chiều cao còn lại của mối hàn lớn thì cần phải nhấc đầu dò lên và giăng ngang. Vì vậy, chức năng nâng hạ của đầu dò cũng rất quan trọng.
Siêu âm điện từ EMAT và siêu âm áp điện truyền thống thuộc loại siêu âm. Sự khác biệt cơ bản của chúng nằm ở sự khác biệt của đầu dò. Đầu dò siêu âm áp điện dựa vào hiệu ứng áp điện của tấm wafer áp điện để phát và nhận sóng siêu âm, trong khi EMAT dựa vào hiệu ứng điện từ (lực từ giả, lực Lorentz) để truyền và nhận sóng siêu âm và quá trình chuyển đổi năng lượng của nó diễn ra trực tiếp ở lớp da trên bề mặt phôi. Thử nghiệm siêu âm áp điện truyền thống có yêu cầu cao về độ hoàn thiện của bề mặt phôi. Kiểm tra siêu âm điện từ có yêu cầu thấp trên bề mặt phôi, cho phép bề mặt phôi có sơn, lớp phủ và không đồng đều. So với siêu âm thông thường. Siêu âm điện từ có những ưu điểm sau
EMAT siêu âm áp điện
Nam châm pha lê
Chất ghép Cuộn dây điện từ
Rung động dòng điện xoáy Từ trường
siêu âm siêu âm
EMAT
Công nghệ siêu âm áp điện truyền thống Công nghệ EMAT
Đặc biệt phù hợp với tốc độ cao, phát hiện trực tuyến và tự động
Đặc biệt phù hợp với môi trường nhiệt độ cao
So sánh kỹ thuật giữa công nghệ siêu âm áp điện truyền thống và công nghệ EMAT trong môi trường tốc độ cao và nhiệt độ cao.
Công nghệ EMAT đã được áp dụng để thử nghiệm không phá hủy trực tuyến thủ công, bán tự động và hoàn toàn tự động đối với các vật rèn, thanh thép, tấm thép và ống thép (bao gồm ống thép liền mạch, vỏ dầu, ống hàn, v.v.) ở nhiệt độ phòng và nhiệt độ cao.
