Thông tin chi tiết sản phẩm:
|
| Đường kính: | φ500mm | Chiều dài: | 450mm |
|---|---|---|---|
| Tiêu chuẩn áp dụng: | ASTM E1417, ASTM E165, ISO 3452, ISO 3059 | ||
| Làm nổi bật: | dây chuyền kiểm tra thấm chất thủ công loại con lăn,kiểm tra thấm chất huỳnh quang cho các bộ phận không nhiễm từ,thiết bị kiểm tra FPI tùy chỉnh có bảo hành |
||

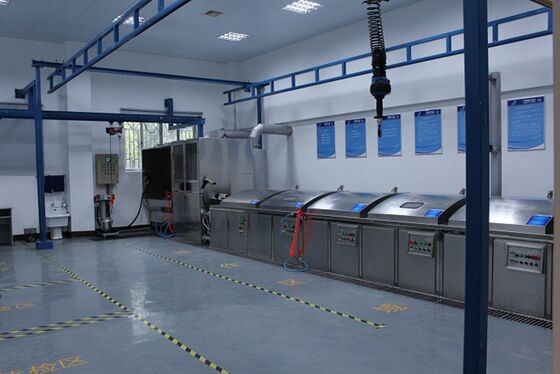

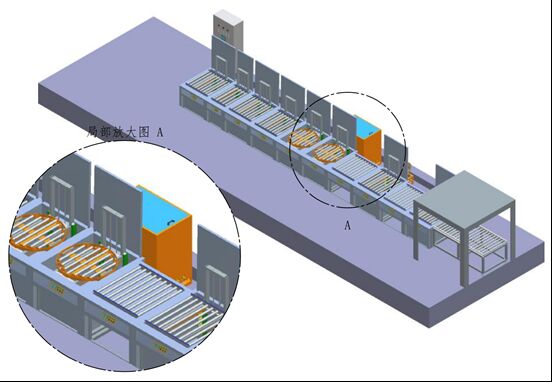

NDT-PT1200 Đường dây thử nghiệm phồng thông thấu loại cuộn bằng tay tùy chỉnh cho các bộ phận phi từ tính FPI
1Sử dụng thiết bị:
Dòng sản xuất này chủ yếu được sử dụng để kiểm tra các chất xuyên quang của các bộ phận không từ tính, phát hiện các khiếm khuyết không liên tục trên bề mặt không xốp của các bộ phận.
1.1 Thông số kỹ thuật phần:
Chiều kính: φ500mm
Chiều dài: 450mm
Trọng lượng: 50 - 60kg
1.2 Tiêu chuẩn áp dụng: ASTM E1417, ASTM E165, ISO 3452, ISO 3059
Các thông số kỹ thuật chính
5.1 Các bể thấm nước (2 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước bên trong: 1200 × 800 × 800 mm (thần độ) |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Thùng này bao gồm một thùng thâm nhập và một khay nhỏ giọt. Nó được trang bị thiết bị nâng điện cho các bộ phận.Các khay nhỏ giọt có thể trực tiếp trả lại chất lỏng thâm nhập nhỏ giọt trở lại bể thâm nhập; chiều rộng của khay nhỏ giọt là 600mm. |
Mặt của bracket tiếp xúc với các bộ phận có lớp bảo vệ vật liệu phi kim loại để ngăn ngừa vết trầy xước và va chạm. |
|
3 |
Phần dưới của bể thâm nhập được thiết kế với một lối thoát chất lỏng. |
|
|
4 |
Bảng điều khiển độc lập ở phía trước bể có thể hiển thị nhiệt độ của chất lỏng bên trong bể, đặt và điều chỉnh thời gian thâm nhập và nhỏ giọt tương ứng,và có thiết bị báo động. |
Điều khiển PLC. Thời gian thâm nhập và nhỏ giọt có thể được thiết lập riêng biệt. Nó được trang bị hệ thống báo động âm thanh và thị giác. Thời gian được hiển thị kỹ thuật số.Một cảm biến nhiệt độ được lắp đặt ở đầu dưới. |
|
5 |
Cảm biến nhiệt độ được cài đặt ở vị trí thích hợp, có thể hiển thị chính xác nhiệt độ. |
|
|
6 |
Được trang bị một khẩu súng nước để rửa, được sử dụng để rửa bằng tay chất lỏng thâm nhập. |
|
5.2 Thung lũng nhỏ giọt emulsification (1 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước bên trong: 1200 × 800 × 800 mm (thần độ) |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Thùng này bao gồm một bể nhũ hóa và một ống nhỏ giọt, và được trang bị một thiết bị nâng điện cho các bộ phận. |
Mặt của bracket tiếp xúc với các bộ phận có lớp bảo vệ vật liệu phi kim loại để ngăn ngừa vết trầy xước và va chạm. |
|
3 |
Phần dưới của bể nhũ hóa được thiết kế với một cổng xả chất lỏng. |
|
|
4 |
Bảng điều khiển độc lập ở phía trước bể có thể hiển thị nhiệt độ của nhũ dầu bên trong bể,và cho phép thiết lập và điều chỉnh thời gian nhũ hóa và nhỏ giọt riêng biệtNó cũng có thiết bị báo động. |
Điều khiển PLC. Thời gian nhũ hóa và nhỏ giọt có thể được thiết lập riêng biệt. Nó được trang bị hệ thống báo động âm thanh và hình ảnh. Thời gian được hiển thị kỹ thuật số,và một cảm biến nhiệt độ được lắp đặt ở đầu dưới. |
|
5 |
Cảm biến nhiệt độ được cài đặt ở vị trí thích hợp, có thể hiển thị chính xác nhiệt độ. |
|
|
6 |
Được trang bị một khẩu súng nước để rửa, được sử dụng để rửa bằng tay chất lỏng thâm nhập. |
|
5.3 Thùng làm sạch tự động (1 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước bên trong: 1200 × 800 × 800 mm (thần độ) |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Có một khung lưới bên trong khe cắm. |
|
|
3 |
Cơ chế mở và đóng cửa khí nén |
|
|
4 |
Phần dưới của hầm được trang bị một van thoát nước, cùng với một lối vào và lối ra tràn. |
|
|
5 |
Bảng điều khiển độc lập ở phía trước của bể cho phép cài đặt và điều chỉnh riêng biệt thời gian làm sạch và nhiệt độ bên trong bể, và nó được trang bị thiết bị báo động. |
Điều khiển PLC, được trang bị hệ thống báo động âm thanh và thị giác, với màn hình hiển thị thời gian kỹ thuật số và cảm biến nhiệt độ ở đầu dưới. |
5.4 Thùng làm sạch bằng tay (1 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước thực tế bên trong khe cắm: 1200 × 800 × 800 (mm) chiều sâu |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Mặt bàn được đặt trên lưới thép không gỉ (ở 400mm), và mặt bàn được làm bằng vật liệu tấm dày không kim loại chống dầu có thể tháo rời. |
Phần dưới của hầm được trang bị một lối thoát nước. |
|
3 |
Một phòng tối di động bằng thép không gỉ được lắp đặt trên khe cắm, và một đèn tia cực tím chống nước được lắp đặt trong phòng tối.có một tấm ngăn nước với lối thoát không khíĐèn trắng được trang bị thiết bị thông gió, và một tấm rèm bóng cũng được cung cấp để loại bỏ sương mù nước lỏng thâm nhập do làm sạch bằng tay trong phòng tối. |
|
|
5 |
Ngoài ra, bên cạnh của bể được trang bị đèn cực tím, và có một súng phun nước và một súng phun không khí.và áp suất súng phun không khí không quá 0.17 Mpa. |
|
|
6 |
Nhiệt độ nước để làm sạch nên từ 15 đến 40 độ. |
|
|
7 |
Máy đo áp suất có thể được đặt trên bảng điều khiển, và các hoạt động áp suất nước và nhiệt độ nước có sẵn trên cả hai mặt trước và sau. |
|
5.5 Cốc sấy khô (1 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước khe: 1200 × 800 × 800 (mm) chiều sâu |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Nồi dùng phương pháp sưởi ấm bằng điện lưu thông không khí nóng (để vượt qua tiếng ồn), và nhiệt độ bên trong hộp nên có thể được điều chỉnh liên tục từ nhiệt độ phòng đến 80oC.Độ chính xác điều khiển nhiệt độ là ± 2°C, sự đồng nhất nhiệt độ bên trong hộp là ± 5°C, và nó có thể thực hiện bù nhiệt độ tự động. |
Một miếng nắp niêm phong chống nhiệt độ được sử dụng để niêm phong giữa khe và nắp khe, đảm bảo không khí nóng khô không rò rỉ ra ngoài. |
|
3 |
Các khe cắm được trang bị một khung lưới để đặt các bộ phận. |
|
|
4 |
Có một loại bông cách nhiệt dày 50mm giữa các bức tường bên trong và bên ngoài. |
|
|
5 |
Bảng điều khiển độc lập có thể điều chỉnh thời gian và nhiệt độ sấy khô, và nó cũng có chức năng báo động. |
Điều khiển PLC, có khả năng cắt tự động nguồn cung cấp điện sưởi |
|
6 |
Được trang bị máy đo nhiệt độ kỹ thuật số với điều chỉnh PID. |
|
5.6 Hộp rỗng (1 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước khe: 1200 × 800 × 800 (mm) chiều sâu |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Các khe cắm được trang bị một khung lưới để lưu trữ các bộ phận, với một mặt trước mở và một khu vực đệm lưu trữ vật liệu. |
|
5.7 khe cắm hình ảnh (1 bộ)
|
Số hàng loạt |
Yêu cầu kỹ thuật |
Yêu cầu phụ kiện |
|
1 |
Kích thước: 1200 × 800 × 800 Độ sâu (mm) |
AlSl304 - sản xuất 2,5 mm |
|
2 |
Khung lưới được lắp đặt bên trong khe cắm. |
|
|
3 |
Có một thùng chứa bột độc lập. |
|
|
4 |
Máy phun bột sử dụng máy phun bột tự động (cả bột trên và dưới).có thể đảm bảo rằng bột hình ảnh khô và lỏng lẻoCác thiết bị áp suất âm và niêm phong có thể đảm bảo rằng phun bột đồng đều và bột hình ảnh không rò rỉ ra ngoài. |
|
|
5 |
Thiết lập súng thổi không khí, với áp suất không khí không vượt quá 0,03 Mpa. |
|
|
6 |
Áp lực cho vụ nổ bột và súng khí có thể được điều chỉnh riêng biệt. |
Thiết bị đo áp suất |
|
7 |
Nó được trang bị một giao diện thông gió để loại bỏ bụi dư thừa. |
|
|
8 |
Một bảng điều khiển độc lập được lắp đặt ở phía trước khe cắm, có thể điều khiển thời gian phun bột và có chức năng báo động. |
|
|
9 |
Thời gian loại bỏ bụi có thể được kiểm soát và điều chỉnh. |
|
5.7Hệ thống điều khiển điện
Hệ thống sử dụng phương pháp điều khiển tập trung, cho phép kiểm soát quá trình hoạt động của các trạm làm việc.Hệ thống điều khiển điện chủ yếu bao gồm một bộ điều khiển trình tự có thể lập trình (PLC)Các thiết lập thời gian cho mỗi khe có thể được thực hiện và sửa đổi thuận tiện trên các bộ đếm thời gian kỹ thuật số.
5.8Hệ thống vận chuyển
Các cuộn vận chuyển được làm bằng cuộn mang thép không gỉ, và chúng có thể đạt được mục đích vận chuyển chỉ bằng cách đẩy nhẹ nhàng.
5.9Hệ thống điều khiển khí nén
Nó chủ yếu bao gồm một bộ ba xử lý nguồn không khí, van điện tử, máy đo áp suất, xi lanh và các yếu tố điều khiển và điều khiển khí nén khác nhau.súng áp suất âm, và thiết bị hình ảnh được trang bị bộ tách dầu-nước để cung cấp không khí, và súng phun bột và súng phun nước và không khí sử dụng máy đo áp suất tầm nhỏ để dễ dàng đọc dữ liệu.Máy đo áp suất và thiết bị điều chỉnh áp suất được lắp đặt tại tất cả các địa điểm sử dụng nước và không khí nén.
2- Tổng quan về thiết bị:
Dòng kiểm tra chất xâm nhập huỳnh quang tuân thủ tiêu chuẩn HB/Z61-98 "Kiểm tra chất xâm nhập" và các quy định có liên quan của GJB2367 "Kiểm tra chất xâm nhập".Thiết bị kiểm tra chất xâm nhập huỳnh quang bao gồm 2 bể xâm nhập, 2 bể làm sạch, 1 bể sấy, 1 bể thâm nhập sau khi nhũ hóa, 1 bể làm sạch bằng tay và 1 bể phát triển.hệ thống điều khiển không khí, và các đường ống kết nối. Lập trình tổng thể của đường kiểm tra được thiết kế để tạo điều kiện cho việc bảo trì và làm sạch toàn bộ đường kiểm tra.Việc sắp xếp quy trình của thiết bị này là hợp lý, và các thông số quy trình có thể được thiết lập và kiểm soát để đáp ứng nhu cầu đảm bảo chất lượng,đảm bảo lưu thông trơn tru và đáng tin cậy của các bộ phận trong quá trình kiểm tra và tạo điều kiện cho hoạt động thuận tiện và đáng tin cậy.
3. Dòng chảy quy trình;
Manual feeding - 4-level penetration dripping - cleaning - post-emulsification dripping - 2-level penetration dripping - automatic cleaning - manual cleaning - drying - empty position - powder spraying phenomenon - fluorescence observation - manual unloading
Việc chuyển giữa mỗi trạm làm việc được thực hiện thông qua cuộn và được hoàn thành bằng tay.
4. Thông tin tổng quan về thiết bị quy trình
4.1Tất cả các cấu trúc hộp và hầm được thiết kế và lắp đặt một cách hợp lý, thẩm mỹ, đáng tin cậy, tạo điều kiện cho hoạt động an toàn.
4.2. Tất cả các hộp và hầm đều có cấu trúc hai lớp độc lập. hầm bên trong được làm bằng tấm thép không gỉ 304 chất lượng cao dày 2,5mm,trong khi hầm bên ngoài được làm bằng 304 tấm thép không gỉ và ống thép không gỉ với một khung bên trong mịn.
4.3. Tất cả các lớp hàn được hàn bằng cách hàn cung argon và được xử lý. Chất lượng hàn được đảm bảo không bị rò rỉ và các hàn có cùng màu với vật liệu cơ sở.
4.4Các đường ống chính cung cấp không khí, mỗi súng phun khí và đường không khí phun bột đều được trang bị bộ tách dầu-nước.Không khí nén được lọc sau đó được hướng đến mỗi khu vực tiêu thụ khíCác máy đo áp suất và máy giảm áp được lắp đặt tại mỗi lối thoát khí nén, và chúng có thể được điều chỉnh.
4.5Các hầm không có biến dạng, không đồng đều, trầy xước, lỗ cát, bong bóng, bao gồm rác và rò rỉ.
4.6Tất cả các thành phần chính được mua phải có giấy chứng nhận và hướng dẫn của nhà máy.Giấy chứng nhận sự phù hợp, và giấy chứng nhận kiểm tra".
4.7. The relevant technical parameters comply with the HB/Z61-1998 standard of the People's Republic of China's Aviation Industry "Penetrant Testing" and the relevant provisions of GJB2367 "Penetrant Testing".
4.8Tất cả các đường ống (nước, điện, khí đốt) và các thiết bị phụ trợ khác trong hệ thống nên được sắp xếp ở phía sau của hầm (đường dây lắp ráp).
4.9Mỗi hộp và hầm bồn làm việc được trang bị một bảng điều khiển độc lập được nhúng để điều khiển các hành động trong hộp và thiết lập các tham số quy trình.Vị trí hợp lý để ngăn chặn chất lỏng chảy trong khi hoạt độngBảng điều khiển được làm bằng thép không gỉ, và bộ điều khiển nhiệt độ và đồng hồ thời gian là kỹ thuật số.và tất cả các kết nối điện được xử lý để chống ăn mòn và được trang bị nắp bảo vệCác dụng cụ khác nhau có nhãn, và việc lắp đặt tất cả các dụng cụ là thuận tiện để tháo rời trong quá trình hiệu chuẩn thường xuyên.
4.10Hệ thống điều khiển điện: Nó bao gồm 7 bảng điều khiển hoạt động của trạm làm việc thông minh.Hệ thống này không chỉ có thể đạt được kiểm soát quy trình bán tự động cho mỗi hầm mà còn hoạt động độc lập.
4.11Các nhãn trên mỗi trạm làm việc bằng tiếng Trung, và vật liệu nhãn là thép không gỉ.
4.12Các nắp của mỗi hộp và hầm được mở và đóng bằng cách khí nén, với một góc mở ≥ 90 độ.
4.13Tất cả các thiết bị hiển thị và thiết bị điều chỉnh được đặt ở vị trí dễ quan sát.
4.14Các nắp khí nén của mỗi hầm có các thiết bị khóa để đảm bảo an toàn cho người vận hành và các thành phần.
4.15Phần dưới của mặt đất tổng thể của thiết bị được làm bằng thép không gỉ để tạo thành một khay chống rò rỉ, ngăn ngừa chất lỏng gây ô nhiễm sàn xưởng.
