Thông tin chi tiết sản phẩm:
|
| Tần số hoạt động: | 128Hz, 512Hz, 1kHz | Phạm vi đo: | 0-20 mét |
|---|---|---|---|
| Độ nhạy: | 10 mA ở độ sâu chôn 1 mét | Độ chính xác độ sâu: | ±2,5% độ sâu (không bị nhiễu từ các đường ống lân cận) |
| Dòng điện đầu ra: | 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A | Khoảng cách phóng: | Tối đa 30Km |
| Nguồn cung cấp điện AC: | Điện xoay chiều 220V/50Hz | Nhiệt độ hoạt động: | -20 đến +50 |
| Làm nổi bật: | Máy dò ăn mòn đường ống HD-170PCM,Thiết bị kiểm tra đường ống Dầu khí,Thiết bị kiểm tra không phá hủy đa chức năng |
||
Thiết bị phát hiện ăn mòn đường ống đa chức năng HD-170PCM cho đường ống dầu khí
Tổng quan:
Máy phát hiện tình trạng lớp phủ chống ăn mòn đường ống tích hợp HUATEC có thể kiểm tra đường ống chôn vùi mà không cần đào,Đánh giá định lượng thiệt hại của lớp phủ chống ăn mòn bên ngoài của đường ống chônCông nghệ phát hiện này không chỉ có thể được sử dụng như một phương tiện kiểm tra và chấp nhận cho các đường ống mới hoàn thành,nhưng cũng để theo dõi thường xuyên các đường ống đang hoạt động. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsNó được áp dụng rộng rãi cho việc đánh giá chất lượng của lớp phủ chống ăn mòn bên ngoài cho đường ống chống ăn mòn của dầu, khí tự nhiên, khí đô thị và nước máy, v.v.
Các thông số kỹ thuật:
|
Máy nhận: |
* Chế độ định vị: Chế độ thung lũng, chế độ đỉnh, chế độ đỉnh rộng, chế độ mũi tên đỉnh Phương pháp đo độ sâu: độ sâu đọc trực tiếp, độ sâu phương pháp 80% đo, đo độ sâu theo phương pháp 50% * Tần số hoạt động: 128Hz, 512Hz, 1kHz *Chính xác vị trí: ± 2,5% độ sâu (không có sự can thiệp từ các đường ống liền kề) *Chính xác hiện tại: ± 2,5% của dòng hiện tại (không có can thiệp từ bên cạnh đường ống) *Chính xác độ sâu: ± 2,5% độ sâu (không có sự can thiệp từ các đường ống liền kề) * Phạm vi đo: 0-20 mét * Bản đồ hiện tại: Nó có thể đo chính xác cường độ của các dòng tín hiệu khác nhau và hướng tổn thương lớp phủ chống ăn mòn * Độ nhạy: 10 mA ở độ sâu chôn 1 mét * Ghi dữ liệu: vị trí đường ống, độ sâu chôn, cường độ dòng trong đường ống, Khoảng cách giữa các điểm đo *Tải xuống dữ liệu: Dữ liệu được ghi lại có thể được tải xuống máy tính * pin pin: pin lithium, có khả năng hoạt động liên tục trong 24 giờ * Vật liệu vỏ: ABS kỹ thuật nhựa *Kích thước tổng thể: 62x30x15cm * Trọng lượng: 2,5kg |
|
Máy phát: |
* Chọn tần số: 128Hz+8Hz+4Hz, 512Hz+8Hz+4Hz, 1kHz+8Hz+4Hz, 128Hz, 512Hz, 1kHz * Điện ra: 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A * Năng lượng đầu ra: tối đa 120V *Sức mạnh đầu ra: Tối đa 150W * Khoảng cách phóng: tối đa 30km * Nguồn điện AC: 220V/50Hz AC *Dc đầu vào: 24V, pin lithium 20AH * Nhiệt độ hoạt động: -20°Cđến +50°C * Vật liệu vỏ: ABS kỹ thuật nhựa *Kích thước tổng thể: 38x28x18cm * Trọng lượng: 8,8kg |
|
Máy phát hiện (A-frame): |
* Tần số nhận: LF tần số thấp * Kiểm soát tăng: tăng tự động, phạm vi: 0-140dB *Chính xác vị trí: ≤5cm * Vị trí hư hỏng: Tìm vị trí và hướng của điểm hư hỏng của lớp phủ chống ăn mòn với độ chính xác trong vòng 2 cm * Nguồn điện: pin lithium 7.4V * Thời gian làm việc: ≥ 24 giờ * Trọng lượng: 2,5 kg |
Đặc điểm:
* Ultra-narrow bandpass 0.2HZ phase-locked loop DSP bộ lọc số
* Máy thu nhạy cao tăng đáng kể độ sâu và khoảng cách phát hiện.
* Máy phát hiện ACVG (A-frame) độc lập, không cần kết nối với máy thu, độ tin cậy cao;
* Khung hình A có chức năng hiển thị điện áp pin, đo dB giá trị của kích thước của điểm tổn thương lớp chống ăn mòn,và chỉ định hướng của điểm tổn thương lớp chống ăn mòn.

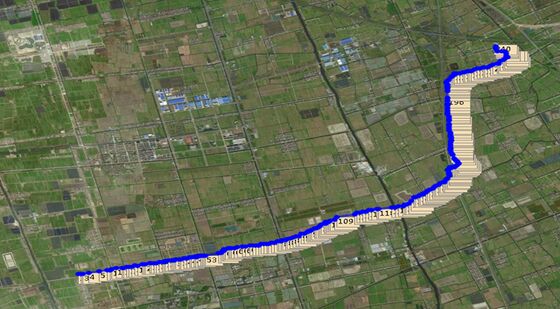

* Chức năng định vị GPS, lập bản đồ tự động của tuyến đường ống;
* Các mũi tên bên trái và bên phải cho thấy vị trí của đường ống, cho phép vị trí nhanh chóng của đường ống.
* Phần mềm phân tích dữ liệu có thể xuất dữ liệu bản gốc và tự động tạo báo cáo phát hiện.
* Phần mềm phân tích dữ liệu có thể tính toán giá trị Y của tỷ lệ suy giảm hiện tại, giá trị P của mật độ các điểm hư hỏng của lớp phủ chống ăn mòn,và giá trị Rg của điện trở cách nhiệt của lớp phủ chống ăn mòn.
*Kết quả xuất khẩu của phần mềm phân tích dữ liệu phù hợp với tiêu chuẩn quốc gia (GB/T 19285-2014).
* Phần mềm phân tích dữ liệu có giấy chứng nhận đăng ký bản quyền phần mềm.
Nguyên tắc hoạt động

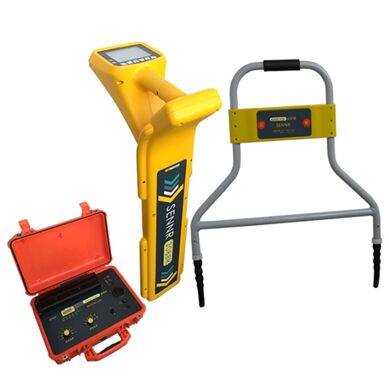

HD-170PCM bao gồm ba bộ phận: máy phát, máy thu và máy dò (A-frame).và máy thu cầm tay được sử dụng để theo dõi tuyến đường ống dẫn, xác định chính xác các điểm hư hỏng và đo dòng điện. cường độ dòng điện trên đường ống giảm theo khoảng cách tăng.Vật liệu ống và môi trường đất vẫn không thay đổi, càng tốt cách nhiệt của lớp chống ăn mòn với mặt đất, giảm mất điện và giảm nhẹ.lột, và hiệu suất cách điện tồi tệ hơn, mất điện sẽ nghiêm trọng hơn và suy giảm sẽ lớn hơn.
Khi tín hiệu tần số cực thấp (CP) gần tín hiệu DC được tải vào đường ống,gradient điện áp được hình thành bởi điểm bị hư hỏng của lớp chống ăn mòn của đường ống và đất tương ứng thiết lập một phân phối trường điện mặt đất trên mặt đất phía trên đường ốngCàng gần đến điểm hư hỏng, độ dốc điện áp càng lớn và mật độ dòng chảy trên mặt đất trên đường ống càng lớn. Nói chung, khu vực tiếp xúc càng lớn,càng lớn mật độ dòng gần nóCác thiết bị thăm dò phát hiện vị trí của đường ống, giữ cho máy dò ở vị trí của đường ống. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.
Phần mềm đánh giá:
1. Tổng quan về phần mềm
In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, thông tin độ sâu chôn vùi, thông tin hiện tại trong ống, kích thước điểm tổn thương lớp chống ăn mòn, v.v.),phù hợp với tiêu chuẩn quốc gia (GB/T 19285-2014) và các tiêu chuẩn ngành liên quan, Cung cấp báo cáo đánh giá lớp phủ chống ăn mòn của phần ống được thử nghiệm (báo cáo biểu đồ, báo cáo văn bản), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Giám sát lớp chống ăn mòn, sửa chữa địa phương của lớp chống ăn mòn, sửa chữa lớn của lớp chống ăn mòn, vv và có thể được in ra dưới dạng báo cáo,cung cấp cơ sở tham khảo đáng tin cậy cho chủ đường ống và tạo điều kiện lưu trữ.
2Các chức năng phần mềm
Dựa trên dữ liệu đo trên chỗ của đường ống chôn bởi máy thu (như dòng, độ sâu chôn, kinh độ và vĩ độ, khoảng cách, kích thước của điểm hư hỏng, v.v.),Các đường cong và báo cáo có liên quan được tạo raPhần mềm có các chức năng sau:
1Nó có thể được kết nối với máy thu máy đo đường ống, và dữ liệu hiện tại, đường ống sâu chôn, kinh độ và vĩ độ,Khoảng cách và dữ liệu khác được lưu trong quá trình đo có thể được nhập vào phần mềm (hoặc dữ liệu có liên quan được thu thập tại chỗ có thể được nhập thủ công)Trong khi đó, trong trạng thái kết nối, dữ liệu được lưu trong dụng cụ có thể được xóa.
2Sau khi nhập dữ liệu, phần mềm có thể tính toán giá trị tỷ lệ suy giảm hiện tại Y, giá trị mật độ P của các điểm hư hỏng của lớp chống ăn mòn,và giá trị kháng cách nhiệt Rg của lớp chống ăn mòn dựa trên dữ liệu nhập khẩu.
3Các dữ liệu nhập khẩu và dữ liệu sau khi tính toán có liên quan có thể được chỉnh sửa.
4. Dữ liệu có thể được duyệt, và dữ liệu được lưu có thể được hiển thị dưới dạng bảng thống kê. Nó cũng có thể được xuất sang Excel hoặc Word bảng định dạng để dễ dàng xem.Báo cáo được tạo nên được lưu trong định dạng tài liệu Word hoặc định dạng tài liệu PDF.
