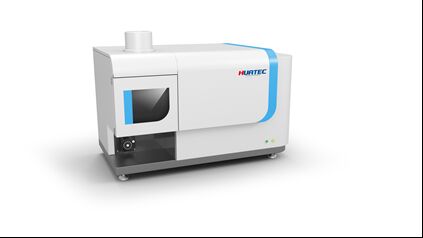

ICP-H7001 Đường dẫn duy nhất ICP quang phổ phát xạ 70 Phân tích các yếu tố Độ nhạy cao

Máy quang phổ phát xạ plasma ICP-H7001 kênh đơn phân tích 70 nguyên tố độ nhạy cao

1. Mô tả thiết bị và yêu cầu môi trường

1.1 Mô tả thiết bị

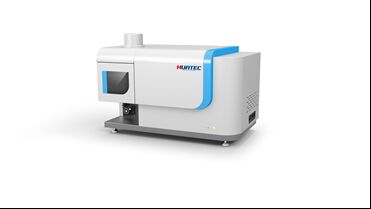

HUATEC ICP-H7001 là máy quang phổ phát xạ plasma cảm ứng kênh đơn quét với ống nhân quang điện có độ nhạy cao làm bộ dò. Nó kiểm tra nhiều nguyên tố và có thể đo tới 70 loại nguyên tố. Nó có bộ tạo tần số vô tuyến RF trạng thái rắn, điều chỉnh tự động và phần mềm với giao diện vận hành tiếng Trung và tiếng Anh; Cấu hình hệ thống nước làm mát tuần hoàn chuyên dụng, ống dẫn khí argon, ống nước làm mát và hệ thống lấy mẫu có độ nhạy cao (bộ hóa hơi hiệu suất cao nhập khẩu với buồng hóa hơi hai ống).

1.2 Yêu cầu môi trường

1.2.1. Không lắp đặt thiết bị trực tiếp cạnh cửa sổ hoặc cửa để tránh đối lưu, bụi, khí ăn mòn và rung động.

1.2.2. Vui lòng tránh xa nhiễu điện từ mạnh.

1.2.3. Nhiệt độ môi trường: 20-25 °C.1.2.4. Độ ẩm làm việc: ≤ 70%.1.2.5. Thiết bị nên được đặt trên bàn làm việc ổn định không rung động, và nên có hệ thống thông gió phía trên thiết bị. Không nên có ánh sáng mạnh hoặc nhiễu điện từ mạnh gần thiết bị, và không nên có khí ăn mòn mạnh trong môi trường.

2. Thông số kỹ thuật chính

Độ chính xác

Dung dịch đa nguyên tố hỗn hợp 2ppm, RSD ≤ 1,5%.

2.3 Giới hạn phát hiện đáp ứng yêu cầu cấp A của tiêu chuẩn quốc gia.

2.4 Tính linh hoạt của phổ: Có thể thực hiện phân tích bán định lượng và định lượng trên các vạch phổ của các nguyên tố phân tích.

2.5 Cấu hình bộ dò PMT chuyên dụng

3. Hệ thống nạp mẫu

3.1 Ống phun: Ống hình chữ nhật thạch anh tích hợp (công nghệ độc quyền)

3.2 Bộ hóa hơi: Bộ hóa hơi đồng tâm hiệu suất cao, độ chính xác cao 2ml/phút

3.3 Buồng hóa hơi: Buồng hóa hơi hai ống mở rộng với công nghệ độc quyền

3.4 Tổng tiêu thụ argon: dưới 14 L/phút

3.5 Máy bơm nhu động là thiết kế tự động hoàn toàn 15 con lăn 5 kênh, và tốc độ máy bơm nhu động có thể điều chỉnh liên tục.

3.6 Hệ thống nạp mẫu tách rời làm giảm ảnh hưởng của nhiệt độ cao đến quá trình hóa hơi trong ống hình chữ nhật, và cũng có thể quan sát trực tiếp tiến trình của mẫu, tạo điều kiện loại bỏ các tình huống bất thường trong thời gian thực.

Nếu thiết bị dừng khi nguồn khí cạn kiệt, điều này không chỉ gây hư hỏng đáng kể cho nguồn điện mà còn dẫn đến cháy ống phun. Độ ổn định của nguồn khí được xác định bằng cách giám sát giá trị phản hồi điện áp theo thời gian thực tại đầu vào của thiết bị. Một khi giá trị giảm, nguồn điện sẽ bị ngắt ngay lập tức, và khí còn lại bên trong thiết bị có thể tiếp tục làm mát.

3.8 Giám sát video ngọn lửa: Thiết bị được trang bị hệ thống cảm biến ngọn lửa có độ nhạy cao và camera giám sát video trực quan, có thể quan sát trạng thái ngọn lửa của buồng đốt theo thời gian thực và tự động tắt nguồn RF khi động cơ tắt để bảo vệ các bộ phận quan trọng của thiết bị.

4. Bộ tạo tần số vô tuyến và plasma

4.1 Loại: Bộ tạo tần số vô tuyến RF trạng thái rắn, làm mát bằng nước nhanh (công nghệ độc quyền), điều chỉnh tự động.

4.2 Tần số: 27.12MHz.

4.3 Công suất: 500W ~ 1600W, điều chỉnh liên tục, với độ chính xác điều chỉnh 1W, độ ổn định công suất: <0,1%.

4.4 Việc đánh lửa plasma được điều khiển hoàn toàn tự động, và tất cả các thông số vận hành như tốc độ dòng khí mang không cần điều chỉnh thủ công ngoại trừ nguồn điện chính của ICP-OES.

4.5 Đặc tính nguồn điện: Được trang bị bảo vệ ngược công suất cho nguồn điện RF (công nghệ độc quyền)4.6 Thay thế dụng cụ: Nhanh chóng thay thế hệ thống nạp mẫu bằng dụng cụ ống hình chữ nhật độc quyền và bệ lắp ống hình chữ nhật.

5. Hệ thống quang học

5.1 Độ ổn định quang học: Được thiết kế trên cùng một nền tảng với hệ thống nạp mẫu, toàn bộ hệ thống quang học có các biện pháp chống rung, và rung động mặt đất thông thường không ảnh hưởng đến hiệu suất phân tích của nó.

5.2 Loại hệ thống: Loại Chenitina (loại C-T), với tiêu cự 1000mm.

5.3 Hệ thống quang học phải được giữ ở nhiệt độ không đổi, với độ ổn định nhiệt độ ± 0,1 °C.

Khoảng cách bước nhỏ nhất của động cơ quét là 0,0004nm.

6. Phần mềm điều khiển:

6.1 Phần mềm dễ sử dụng và trực quan, với các chức năng phân tích định tính, bán định lượng và định lượng, cũng như các chức năng tối ưu hóa chẩn đoán thiết bị. Phần mềm có sẵn ở cả hai phiên bản tiếng Trung và tiếng Anh, và có thể chuyển đổi theo nhu cầu. Định dạng báo cáo đầu ra là PDF, Excel, tệp điện tử hoặc in trực tiếp, và có thể là mẫu tiếng Anh. Phần mềm điều khiển có thể chạy trên phiên bản tiếng Anh của Windows.

6.2 Bằng cách tối ưu hóa các thuật toán phần mềm, có thể đạt được các phương pháp suy giảm ma trận theo thời gian thực, cho phép phóng to và thu nhỏ tọa độ hai chiều theo thời gian thực cho các phổ có nhiễu, tạo điều kiện xử lý phổ. Tính toán kết quả tự động bằng một cú nhấp chuột loại bỏ sự phiền phức của việc xử lý dữ liệu thứ cấp cho khách hàng.

6.3 Chức năng kiểm tra và theo dõi cấu hình phần mềm có thể được đặt thành cài đặt đa người dùng và đa quyền. Người dùng có thể bật nó theo nhu cầu của họ, và đồng thời, dữ liệu đo được có thể được lưu vào máy chủ để sao lưu.

6.4 Hiệu chỉnh bước sóng theo thời gian thực sẽ được thực hiện tự động cho mỗi phép đo vạch phổ để đảm bảo vị trí đỉnh chính xác.

Phần mềm 6.5 có chức năng theo dõi và có thể hiển thị kết quả tính toán mẫu hiện tại theo thời gian thực trong quá trình theo dõi.

6.6 Chức năng bảo vệ an toàn hoàn toàn tự động, giao tiếp và điều khiển thiết bị bằng thẻ điều khiển, vị trí quan sát được điều khiển và tối ưu hóa bằng phần mềm, với chức năng điều khiển tốc độ máy bơm nhu động.

6.7 Phần mềm chẩn đoán thiết bị và giao tiếp mạng, các chức năng xử lý lại dữ liệu.

6.8 Phần mềm có chức năng quản lý kho lưu trữ dữ liệu, hỗ trợ sao lưu, phục hồi, xóa dữ liệu và hỗ trợ đầu ra dữ liệu ở định dạng văn bản.
