Thông tin chi tiết sản phẩm:
|
| Vật liệu: | ABS | màn hình: | LCD |
|---|---|---|---|
| Tỉ lệ: | HV, HB, HRC, HLD | Hiển thị dữ liệu: | 50Lực tải, Số lần kiểm tra, Kết quả kiểm tra, Trung bình, Tối đa, Tối thiểu, Độ lệch và tỷ lệ chuyển |
| Ký ức: | 1000 nhóm dữ liệu đo và 20 nhóm dữ liệu hiệu chuẩn | thang đo độ cứng: | HL、HB、HRB、HRC、HRA、HV、HS |
| Kích cỡ: | 160x80x31mm | thăm dò: | Có động cơ |
| Làm nổi bật: | Vickers kim cương indenter thử nghiệm độ cứng,Máy đo độ cứng siêu âm của đầu dò động cơ,Thiết bị thử nghiệm không phá hủy với bảo hành |
||

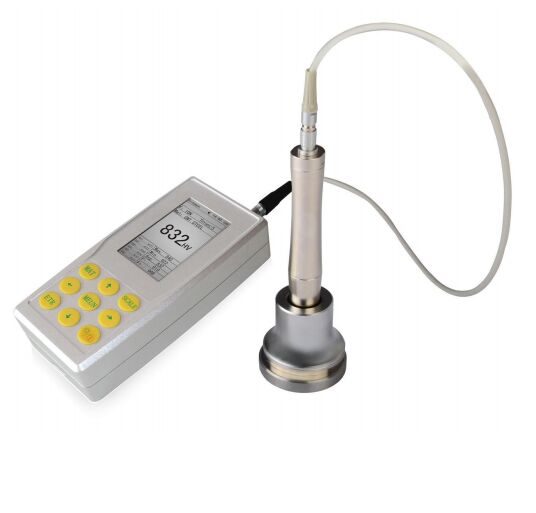

136 ° Vickers Diamond Indenter Ultrasonic Hardness Tester Máy thăm dò động cơ
Đặc điểm:
● Những nhược điểm rõ ràng đối với các phép đo độ cứng thường được sử dụng như Brinell, Rockwell, Vickers, Leeb, v.v.
● Rockwell và Brinell với lực tải nặng và hốc lớn, dẫn đến sự phá hủy nghiêm trọng trên bề mặt mẫu.
● Vickers áp dụng phép đo quang học, nhưng chỉ có kỹ thuật viên chuyên nghiệp có thể hoạt động trơn tru, không thể đo độ cứng của đồ làm việc nặng, máy móc lắp đặt và các bộ phận lắp ráp vĩnh viễn.
● Máy kiểm tra độ cứng Leeb áp dụng phương pháp phản hồi và gián tiếp để đo độ cứng, dễ dàng dẫn đến độ lệch lớn khi chuyển đổi sang thang điểm Brinell, Rockwell và Vickers.
● Máy kiểm tra độ cứng siêu âm HUH-5E áp dụng phương pháp cản tiếp xúc siêu âm để đo độ cứng so sánh cho các mảnh thử nghiệm, với những lợi thế chính xác cao, hiệu quả,di động và dễ vận hành.
● Máy kiểm tra độ cứng siêu âm HUH-5E được sử dụng rộng rãi để đo độ cứng của đúc nhỏ, vật liệu đúc, kiểm tra hàn, khu vực bị ảnh hưởng bởi nhiệt, Ion-nitride stamping dies and molds, forms, presses,Các bộ phận có tường mỏng, vòng bi, sườn răng, vv
Các đặc điểm của máy thăm dò bằng tay:
● Công nghệ cảm biến siêu âm mới nhất được giới thiệu
● Nhận được giá trị độ cứng chính xác mà không cần các thiết bị phụ trợ
● Hỗ trợ đo lường nhanh 360 °
● Thiết kế do con người thiết kế rất tốt, dễ cầm
● Kích thước và trọng lượng phù hợp của đầu dò là thuận tiện để điều khiển
● đo nhanh và chính xác cho cạnh và vị trí cố định của mẫu vật
● Micro indentation, Không phá hủy mẫu vật
Thông số kỹ thuật:
| Tên sản phẩm | UCIMáy kiểm tra độ cứng siêu âm |
| Mô hình | HUH-5E |
| Lực tải | 10N Máy thăm dò động cơ |
| Đưa vào | 136° Vickers Diamond Indenter |
| Phạm vi đo |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6 HS: 34.2-97.3;Mpa: 255-2180N/mm |
| Đánh giá chính xác | HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HLD: ± 5HLD; |
| Hướng đo | Hỗ trợ 360° |
| Lưu trữ dữ liệu | Để lưu 1000 nhóm dữ liệu đo lường và 20 nhóm dữ liệu hiệu chuẩn |
| Thang độ cứng | HV,HB,HRC,HLD |
| Hiển thị dữ liệu | lực tải, thời gian thử nghiệm, kết quả thử nghiệm, trung bình, Thang đo tối đa, tối thiểu, sai lệch và chuyển đổi. |
| Chỉ số độ cứng | Màn hình LCD |
| Môi trường hoạt động | Nhiệt độ: -10 °C ~ 50 °C; Độ ẩm: 30% ~ 80%R.H. |
| Điện áp hoạt động | DC 6V |
| Kích thước thiết bị | 160x80x31mm |
| Trọng lượng ròng | Khoảng 500g ((Không có đầu dò) |
Bán hàng tiêu chuẩn:
| Phân phối tiêu chuẩn | số lượng | Phân phối tiêu chuẩn | số lượng | Phân phối tiêu chuẩn | số lượng | Phân phối tiêu chuẩn | số lượng |
| Đơn vị chính HUH-5E | 1 | Cáp thăm dò | 1 | Vỏ chống rung động | 1 | Sổ tay vận hành tiếng Anh | 1 |
| 10N Máy thăm dò động cơ | 1 | Cáp truyền thông | 1 | Đồ vít. | 1 | Thẻ bảo hành | 1 |
| Khối Rockwell tiêu chuẩn | 1 | Cáp USB | 1 | Giấy chứng nhận trình độ | 1 | Danh sách bao bì | 1 |
Thông số kỹ thuật của máy thăm dò bằng tay:
| Loại thăm dò | UCI-1K | UCI-2K | UCI-5K | UCI-10K |
| Lực thử nghiệm | 10N | 20N | 50N | 98N |
| Chiều kính | 22mm | 22mm | 22mm | 22mm |
| Chiều dài | 154mm | 154mm | 154mm | 154mm |
| Chiều kính thanh dao động | 2.4mm | 2.4mm | 3mm | 3mm |
| Độ thô của bề mặt đo | Ra<3,2um | Ra< 5um | Ra<10um | Ra<15um |
| Trọng lượng tối thiểu của vật liệu thử nghiệm | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| Độ dày tối thiểu | 2mm | 2mm | 2mm | 2mm |
Thông số kỹ thuật của tàu thăm dò động cơ:
| Loại thăm dò | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| Lực thử nghiệm | 3N | 5N | 8N | 10N |
| Chiều kính | 46mm | 46mm | 46mm | 46mm |
| Chiều dài | 197.5mm | 197.5mm | 197.5mm | 197.5mm |
| Chiều kính thanh dao động | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| Trọng lượng tối thiểu của vật liệu thử nghiệm | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| Độ dày tối thiểu | 2mm | 2mm | 2mm | 2mm |
Thông số kỹ thuật khối:
| Phạm vi độ cứng | Sự đồng nhất | Độ thô | Cấu trúc |
| (28~35) HRC | ± 1,5HRC | Ra=0,02um | Ø90x16mm |
| (38~43) HRC | ± 1,5HRC | Ra=0,02um | Ø90x16mm |
| (48~53) HRC | ± 1,5HRC | Ra=0,02um | Ø90x16mm |
| (58~63) HRC | ± 1,5HRC | Ra=0,02um | Ø90x16mm |
| (300~500) HV1 | ± 3%HV | Ra=0,02um | Ø90x16mm |
| (300~500)HV5 | ± 3%HV | Ra=0,02um | Ø90x16mm |
Thông số kỹ thuật của vòng hỗ trợ:
| Tên vòng hỗ trợ | Vòng hỗ trợ kế hoạch | Nhẫn hỗ trợ xi lanh nhỏ | Nhẫn hỗ trợ xi lanh lớn |
| Ứng dụng | Kế hoạch thử nghiệm | Chiếc thử có đường kính 8-22mm | Chiếc thử có đường kính 16-80mm |
Hướng dẫn lựa chọn và sử dụng các thiết bị UCI:
| Trọng lượng | Mô hình | Đặc điểm | Các ứng dụng điển hình |
| 98N | Chiều dài tiêu chuẩn (bộ hướng dẫn) |
Cụ thể là một phần lớn của lớp vỏ. chuẩn bị |
Các sản phẩm rèn nhỏ, vật liệu đúc, kiểm tra hàn, HAZ |
| 50N |
Chiều dài tiêu chuẩn (bộ hướng dẫn) Chiều dài mở rộng (bản tay) Máy thăm dò ngắn (bản tay) |
Đối với sử dụng chung Chiều dài mở rộng 30 mm Chiều dài giảm (90 mm); thiết bị điện tử trong vỏ riêng biệt |
Các bộ phận máy cứng bằng cảm ứng hoặc cacbon hóa, cho ví dụ, trục cam, kiểm tra hàn tua-bin, HAZ Đo trong rãnh, trên sườn răng bánh răng và rễ Blades của tuabin, bên trong tường của ống với Ø > 90 mm |
| 10N |
Chiều dài tiêu chuẩn (bộ hướng dẫn) Chiều dài mở rộng (bản tay) Máy thăm dò ngắn (bản tay) |
Trọng lượng dễ áp dụng và cung cấp kiểm soát để thử nghiệm trên bán kính sắc nét Chiều dài mở rộng 30 mm Chiều dài giảm (90 mm); thiết bị điện tử trong vỏ riêng biệt
|
Đánh dấu ion-nitride và khuôn, khuôn, nén, Các bộ phận có tường mỏng Các vòng bi, sườn răng Blades của tuabin, bên trong tường của ống với Ø > 90 mm |
| 8 N | Phong cách máy thăm dò | Trọng lượng được áp dụng bởi servomotor | Các bộ phận chính xác hoàn thiện, bánh răng, đường chạy vòng bi |
| 3 N | Phong cách máy thăm dò | Trọng lượng được áp dụng bởi servomotor; các vết thâm khá nhỏ |
Các lớp mỏng, ví dụ, đồng hoặc crôm trên thép bình; Các bình quay bằng đục đồng; Các lớp phủ, các bộ phận cứng vỏ |
| 1 N | Phong cách máy thăm dò | Trọng lượng được áp dụng bởi servomotor; các vết thâm khá nhỏ | Các lớp mỏng và lớp phủ |
Thang thử HU-100:
| Thang thử nghiệm | HU-100 |
| Vật liệu | Thép không gỉ |
| Trọng lượng | 8.8kg |
| Kích thước ((LxWxH) | 200 x 200 x 332mm |
