Thiết bị kiểm tra không phá hủy HEF-17B Máy dò dòng xoáy xung

Thiết bị phát hiện dòng điện xung HEF-17B

1Mô hình và cấu hình

2Giới thiệu ngắn

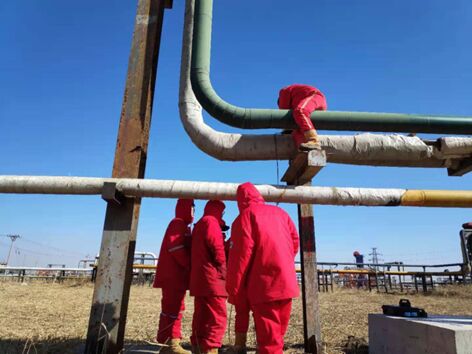

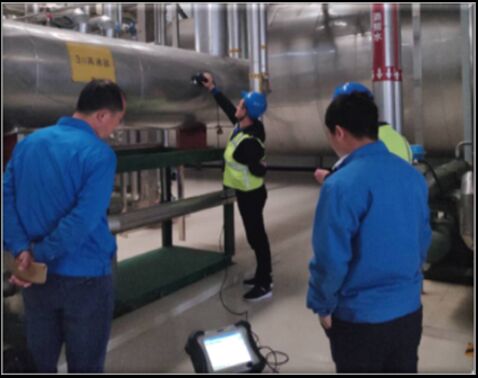

Thiết bị có thể được sử dụng để kiểm tra độ dày tường ống kim loại bên ngoài lớp lớp phủ, thay vì các động lực dòng sinusoidal truyền thống để xung điện,xung từ trường bên ngoài dây dẫn, các dây dẫn trong cảm biến điện xoắn xung, bằng cách đo quá trình suy giảm của điện từ xung điện xoắn xung, để đánh giá mức độ ăn mòn của độ dày tường ống.So với phương pháp phát hiện độ dày tường truyền thống:không có bóng, không có nối, thiết bị liên tục quét trong hoạt động, có thể cải thiện đáng kể hiệu quả phát hiện.

So với công nghệ thử nghiệm điện xoáy xung thông thường,tính năng quét chính xác:Sự can thiệp ít hơn từ các yếu tố môi trường, hiệu quả phát hiện cao, độ phân giải cao hơn (có thể phát hiện ăn mòn nhỏ, tỷ lệ phát hiện bỏ lỡ cực kỳ thấp),phù hợp với phát hiện ăn mòn của các bộ phận có nguy cơ cao mà không có lớp phủ (không có hoặc sau khi loại bỏ) hoặc lớp phủ mỏng (dưới 300mm lớp phủ chống ăn mòn), v.v.), ví dụ: đường ống quy trình nhà máy sản xuất, tường nước, ống lò, ống nối nhỏ, khuỷu tay, tee, v.v.

3Đặc điểm chức năng

l ★Có phím tắt và màn hình LCD trên đầu dò, có thể hiển thị trạng thái hoạt động và dữ liệu phát hiện trong thời gian thực,và hiệu quả làm việc được cải thiện đáng kể mà không có hoạt động thường xuyên của chủ trong quá trình phát hiện.

l ★ Máy thăm dò sử dụng công nghệ lấy nét điện tử, có độ phân giải không gian cao hơn, nhận dạng tốt hơn và khả năng chống can thiệp mạnh hơn cho các khiếm khuyết ăn mòn địa phương.

l Không nhạy cảm với hình dạng của các khiếm khuyết, nó có thể phát hiện sự ăn mòn độ dày tường hoặc các khiếm khuyết giảm độ dày khác của các thành phần kim loại "với lớp phủ (mảng cách nhiệt, lớp làm mát,lớp bảo vệ, v.v.) ".

l Kiểm tra có thể được thực hiện khi thiết bị đang hoạt động (nhiệt độ cao, nhiệt độ thấp, vật liệu trong thiết bị v.v.).

l Các vật liệu được phát hiện: Khám phá độ dày tường còn lại của vật liệu kim loại sắt từ như thép cacbon, thép hợp kim thấp.

★ Nó cũng có thể phát hiện các độ dày tường còn lại của thép không gỉ, hợp kim nhôm và các vật liệu kim loại phi sắt.

Hình dạng tấm ống: tấm, ống thẳng, khuỷu tay, thùng.

l Vật liệu lớp phủ: vật liệu không dẫn điện, không từ tính (amiăng, bọt vv), lưới kim loại, tấm sắt, tấm nhôm và lớp bảo vệ kim loại khác.

l nguồn cung cấp điện lai AC / DC, pin lithium sạc lại tích hợp hoạt động liên tục hơn 4 giờ.

l Thiết kế chống bụi và chống phun IP64 kín hoàn toàn, lớp vỏ silicon chống rơi và thiết kế chống rung động, phù hợp hơn với điều kiện làm việc khắc nghiệt.

4Các thông số kỹ thuật

l Độ cao nâng tối đa: 300mm

l Độ dày tường phát hiện tối đa: 2 ¢ 45mm

l Chiều kính ống:≥20mm

l Độ dày của lớp bảo vệ kim loại:≤1mm

l ★Chính xác phát hiện lặp đi lặp lại: 2%

l ★Cảm giác phát hiện khiếm khuyết ăn mòn: 5% (tỷ lệ khối lượng)

l Tốc độ đo: 15 ~ 0,5 lần/s (giảm theo độ dày tường đo ngày càng tăng)

l Chiều dài của cáp thăm dò: 3m, 10m (tùy chọn)

l ★Điện pin Lithium có thể sạc lại, hoạt động liên tục ≥ 4 giờ.

l ★Kích thước và trọng lượng: Máy chủ: L290×W220×H95mm≤3.8kg, Loại P1 / đầu dò nhỏ: L106×W61×H52mm 0.5kg, Loại P2 / đầu dò trung bình: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg

l Nhiệt độ của môi trường thử nghiệm: -200~800°C

l Nhiệt độ tiếp xúc của đầu dò: -50 ̊+200°C

l Nhiệt độ hoạt động của máy chủ: -10°C+50°C

l Độ ẩm: ≤85%R.H.

l Cung cấp điện bộ điều hợp: một phaAC100~240V/1.7A,50/60Hz,Output DC20V/5A

l Lượng tiêu hao: ≤38VA

5Danh sách đóng gói

l Đơn vị chính (bao gồm cáp dữ liệu, bộ sạc, cáp thăm dò 3m) 1Set

1 ống thép carbon trần đầu dò độ phân giải cao (C.S bao gồm tay cầm) 1 bộ

l Máy thăm dò thép carbon (C.S: nhỏ, trung bình, lớn) 1 Nhóm

L Hướng dẫn sử dụng 1 Sách

Giấy chứng nhận hiệu chuẩn HUATEC 1 bản sao

Thùng dụng cụ/thùng
