Thiết bị phát hiện dòng điện xung HEF-17B

Thiết bị dò tìm dòng xoáy xung HEF-17B

1. Mẫu mã và cấu hình

2. Giới thiệu ngắn gọn

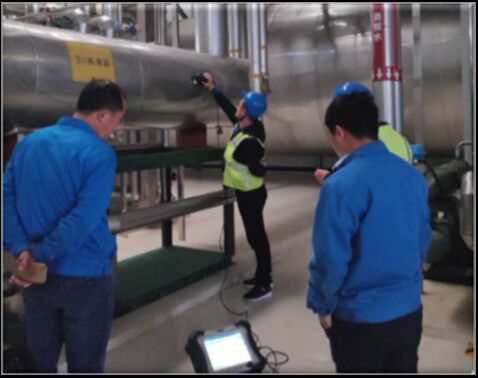

Thiết bị có thể được sử dụng để kiểm tra tại chỗ độ dày thành ống kim loại bên ngoài lớp bọc, thay vì sử dụng dòng điện hình sin truyền thống để kích thích dòng điện xung, từ trường xung bên ngoài dây dẫn, dây dẫn trong cảm biến dòng xoáy xung, bằng cách đo quá trình suy giảm của trường điện từ dòng xoáy xung, để đánh giá mức độ ăn mòn của độ dày thành ống. So với phương pháp đo độ dày thành truyền thống:không cần đánh bóng, không cần chất tiếp xúc, thiết bị quét liên tục khi đang hoạt động, có thể cải thiện đáng kể hiệu quả phát hiện.

So với công nghệ kiểm tra dòng xoáy xung thông thường,tính năng quét chính xác:ít bị ảnh hưởng bởi các yếu tố môi trường, hiệu quả phát hiện cao, độ phân giải cao hơn (có thể phát hiện ăn mòn nhỏ, tỷ lệ bỏ sót cực kỳ thấp), phù hợp để phát hiện ăn mòn các bộ phận có rủi ro cao không có lớp phủ (không có hoặc sau khi loại bỏ) hoặc lớp phủ mỏng (lớp phủ chống ăn mòn dưới 300mm, v.v.), ví dụ: đường ống quy trình nhà máy sản xuất, vách nước, ống lò, ống nối nhỏ, khuỷu, tê, v.v.

3. Tính năng chức năng

• ★Có các phím tắt và màn hình LCD trên đầu dò, có thể hiển thị trạng thái làm việc và dữ liệu phát hiện theo thời gian thực, và hiệu quả làm việc được cải thiện đáng kể mà không cần thao tác thường xuyên trên bộ xử lý chính trong quá trình phát hiện.
• ★Đầu dò áp dụng công nghệ lấy nét điện tử, có độ phân giải không gian cao hơn, khả năng nhận dạng lớn hơn và khả năng chống nhiễu mạnh mẽ hơn đối với các khuyết tật ăn mòn cục bộ.
• Không nhạy cảm với hình dạng khuyết tật, có thể phát hiện ăn mòn độ dày thành hoặc các khuyết tật giảm độ dày khác của các bộ phận kim loại "có lớp phủ (lớp cách nhiệt, lớp làm mát, lớp bảo vệ, v.v.)".
• Có thể thực hiện kiểm tra khi thiết bị đang hoạt động (Nhiệt độ cao, nhiệt độ thấp, vật liệu trong thiết bị, v.v.).
• Vật liệu được phát hiện: Phát hiện độ dày thành còn lại của vật liệu kim loại sắt từ như thép cacbon, thép hợp kim thấp.
• ★Cũng có thể phát hiện độ dày thành còn lại của thép không gỉ, hợp kim nhôm và các vật liệu kim loại phi sắt từ khác.
• Hình dạng tấm ống: Tấm, ống thẳng, khuỷu, bể chứa.
• Vật liệu lớp bọc: vật liệu không dẫn điện, không từ tính (amiăng, bọt, v.v.), lưới kim loại, tấm sắt, tấm nhôm và các lớp bảo vệ kim loại khác.
• Nguồn điện hỗn hợp AC/DC, pin lithium có thể sạc lại tích hợp hoạt động liên tục hơn 4 giờ.
• Thiết kế chống bụi và chống bắn IP64 kín hoàn toàn, thiết kế vỏ silicon chống rơi và chống rung, phù hợp hơn với điều kiện làm việc khắc nghiệt.

4. Thông số kỹ thuật

• Chiều cao nâng tối đa: 300mm
• Độ dày thành phát hiện tối đa: 2~45mm
• Đường kính ống: ≥20mm
• Độ dày lớp bảo vệ kim loại: ≤1mm
• ★Độ chính xác phát hiện lặp lại: 2%
• ★Độ nhạy phát hiện khuyết tật ăn mòn: 5% (tỷ lệ thể tích)
• Tốc độ đo: 15~0.5 lần/giây (giảm dần khi độ dày thành đo tăng lên)
• Chiều dài cáp đầu dò: 3m, 10m (tùy chọn)
• ★Pin Lithium có thể sạc lại tích hợp, hoạt động liên tục ≥4 giờ.
• ★Kích thước và trọng lượng: Bộ xử lý chính: D290×W220×H95mm ≤3.8kg, Đầu dò loại P1/nhỏ: D106×W61×H52mm 0.5kg, Đầu dò loại P2/vừa: D148×W73×H192mm 1kg, Đầu dò loại P3/lớn: D196×W100×H62.5mm 1.5kg
• Nhiệt độ môi chất được kiểm tra: -200~800℃
• Nhiệt độ tiếp xúc đầu dò: -50~+200℃
• Nhiệt độ hoạt động bộ xử lý chính: -10℃~+50℃
• Độ ẩm: ≤85%R.H
• Nguồn điện bộ chuyển đổi: Một pha AC100~240V/1.7A, 50/60Hz, Đầu ra DC20V/5A
• Công suất tiêu thụ: ≤38VA

5. Danh sách đóng gói

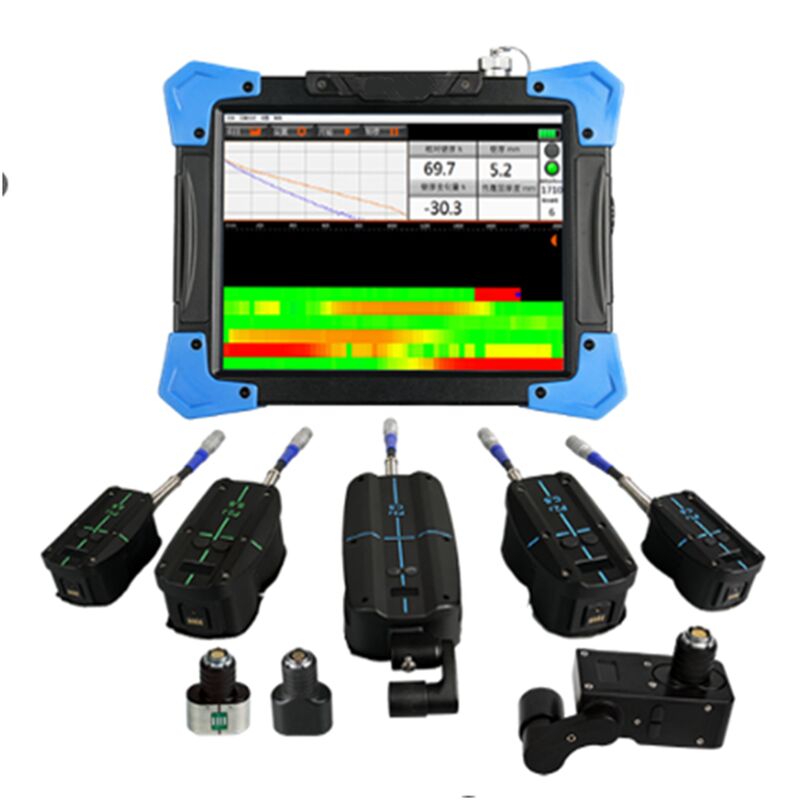

• Bộ xử lý chính (bao gồm cáp dữ liệu, bộ sạc, cáp đầu dò 3m) 1 Bộ
• Đầu dò thép cacbon ống trần độ phân giải cao (C.S bao gồm tay cầm) 1 Chiếc
• Đầu dò thép cacbon (C.S: nhỏ, vừa, lớn) 1 Nhóm
• Sách hướng dẫn sử dụng 1 Cuốn
• Giấy chứng nhận hiệu chuẩn HUATEC 1 Bản sao
• Hộp/túi đựng thiết bị 1 Chiếc
