Thông tin chi tiết sản phẩm:
|
| Phạm vi độ dày: | 0,8~9999mm (quét A) 0,8~500mm (quét C) | Số lượng kênh đơn vị: | 1-8 kênh, có thể lựa chọn truyền/nhận chia/kết hợp |
|---|---|---|---|
| thăm dò tần số: | 0,2 ~ 25 MHz | Khiếm khuyết tối thiểu được phát hiện: | độ sâu 5mm, φ0,2mm |
| phạm vi đạt được: | 0dB~110dB, theo các bước 1dB và 6dB. | Nhận băng thông: | 0,5 MHz ~ 22 MHz |
| Bộ lọc thông thấp: | Có thể lựa chọn 3,5 / 5 / 7,5/ 10 MHz | ||
| Làm nổi bật: | Máy dò lỗ hổng siêu âm đa kênh,máy dò lỗi siêu âm với quét A/B/C/D,Máy phát hiện lỗi phân tích lỗi tự động |
||

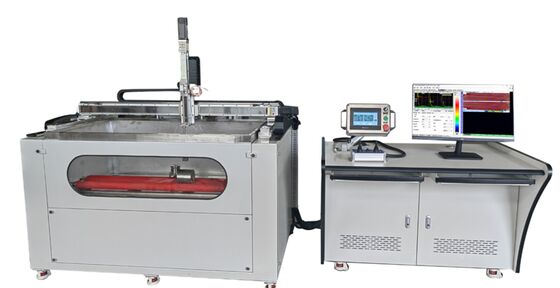

Máy dò khuyết tật siêu âm đa kênh HUT-8 với quét A/B/C/D Phân tích khuyết tật tự động
Ứng dụng sản phẩm

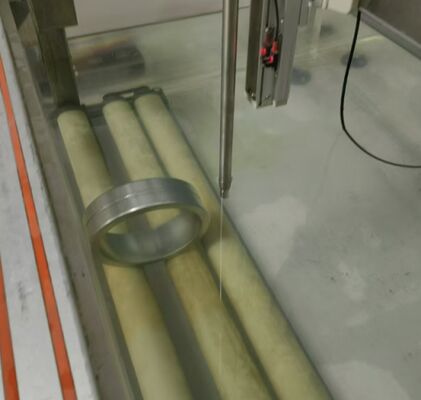

Máy dò khuyết tật siêu âm ngâm nước phù hợp với hệ thống kiểm tra quét C các vật liệu như thép carbon, thép không gỉ, hợp kim nhôm, hợp kim titan, hợp kim đồng và vật liệu composite. Đây là thiết bị kiểm tra siêu âm được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, đóng tàu và kim loại màu để phát hiện các khuyết tật bên trong như vết nứt, tách lớp, lớp kết dính, bao thể và lỗ rỗng.
Thông số kỹ thuật chính
| Phạm vi độ dày |
0,8~9999mm (quét A)0,8~500mm (quét C) |
| Số kênh đơn vị | 1-8 kênh, có thể chọn tách/kết hợp truyền/nhận |
| Quét C | Phân tích mặt cắt cắt lớp, kích thước mặt cắt tối thiểu 0,1mm |
| Tần số đầu dò | 0,2~25MHz |
| Kích thước bước đầu dò đơn | 0,1~3mm |
| Kích thước bước lớn | 80, 200, 400 và 800 mm (bốn thông số kỹ thuật) |
| Khuyết tật tối thiểu cần phát hiện | độ sâu 5mm,φ0,2mm |
| Điện áp truyền |
Tùy chọn -350V |
| Trở kháng truyền | 400Ω, 80Ω |
| Cạnh xuống xung |
<15ns (10%~90%) |
| Độ rộng xung |
30–1000 ns, theo gia số 5 ns |
| Tần số hoạt động |
100MHz |
| Kênh lấy mẫu |
1 / 2 / 4Đường đi có thể chọn, hoạt động song song |
| Tần số lấy mẫu |
100 MHz (8 bit) |
| Phạm vi khuếch đại |
0dB~110dB, theo gia số 1dB và 6dB |
| Bộ lọc thông thấp |
3,5 / 5 / 7,5 / 10 MHz có thể chọn |
| Băng thông thu |
0,5MHz ~ 22MHz |
| Phương pháp phát hiện |
Tần số vô tuyến/phát hiện toàn bộ, có thể chọn nửa dương hoặc nửa âm |
| Độ tuyến tính ngang |
<0,5% |
| Độ tuyến tính dọc |
<3% |
| Độ phân giải |
>28dB |
| Biên độ nhạy |
>55dB |
| Tần số lặp lại |
2,5kHz~5kHz (mỗi kênh) |
| Mã hóa và đếm |
2 trục, pha AB hoặc xung + hướng |
| Đầu vào/đầu ra cách ly quang học |
8/8 kênh |
| Giao diện tín hiệu |
Tùy chọn SMA/BNC |
| Giao diện mạng |
100Mbps |
| Môi trườngnhiệt độ |
-30℃ ~ 70℃ |
| Độ ẩm môi trường |
<90% |
Tính năng
Ø Đối tượng cần kiểm tra: tấm phẳng, hình trụ, hình nón, chỏm cầu và thân quay;
Ø Phần mềm hiển thị các chế độ quét như quét A, quét B, quét C, quét D và đo độ dày.
Ø Phần mềm cắt lớp quét C có thể thực hiện phân tích lát cắt trên các bộ phận, với kích thước lát cắt tối thiểu là 0,1 mm;
Ø Loại đầu dò: lấy nét điểm, lấy nét đường
Ø Nó hỗ trợ các chức năng phân tích định lượng, có thể hiển thị vị trí, hình dạng và kích thước của các khuyết tật bên trong trong bộ phận được kiểm tra dưới dạng hình ảnh, và thực hiện thống kê kích thước và diện tích khuyết tật, đồng thời tự động tính toán diện tích khuyết tật và tỷ lệ khuyết tật.
Ø Nó hỗ trợ định vị khuyết tật tự động và phù hợp để quét và phân tích đồng thời một hoặc nhiều phôi. Nó có tính năng định vị chính xác, độ chính xác phát hiện cao và hình ảnh quét C trực quan.
Ø Bo mạch siêu âm mới áp dụng dải băng thông rộng, tốc độ lấy mẫu cao và tần số lặp lại cao của hệ thống siêu âm.
Phần mềm quét C có thể đo trực tiếp diện tích khuyết tật, khoảng cách giữa các khuyết tật, đánh giá khuyết tật và đánh dấu các khu vực bất thường, giúp thuận tiện cho nghiên cứu thực nghiệm và ghi chép.
Ø Hệ thống có chức năng hoạt động không giám sát. Sau khi người dùng cài đặt các tham số, hệ thống có thể tự động quét, lưu dữ liệu và thực hiện các tác vụ khác. Sau khi quét hoàn tất, nó sẽ tự động quay về vị trí ban đầu và chờ lần quét tiếp theo.
Ø Phần mềm thu thập và phân tích dữ liệu có giao diện người dùng tiếng Trung (cũng có giao diện tiếng Anh). Giao diện người dùng thân thiện, dễ vận hành và cung cấp kết quả trực quan, giảm yêu cầu kỹ năng kỹ thuật cho người vận hành. Chức năng có thể được nâng cấp liên tục theo nhu cầu của khách hàng.
