Thông tin chi tiết sản phẩm:
|
| Dải tần số: | 10Hz～15MHz | Đạt được phạm vi điều chỉnh: | 0～90dB,Bước tối thiểu 0,5 dB |
|---|---|---|---|
| Số lượng kênh: | Kênh 64 | lọc kỹ thuật số: | 1～100 |
| Tăng trước: | 10～35dB | Lọc thông cao: | 0～500Hz |
| Lọc thông thấp: | 10Hz～10KHz | Đo biên độ và pha: | Tự động/Hướng dẫn sử dụng |
| Làm nổi bật: | Máy kiểm tra dòng xoáy 64 kênh,Thiết bị phát hiện vết nứt độ nhạy cao,Máy kiểm tra không phá hủy hình ảnh 3D |
||

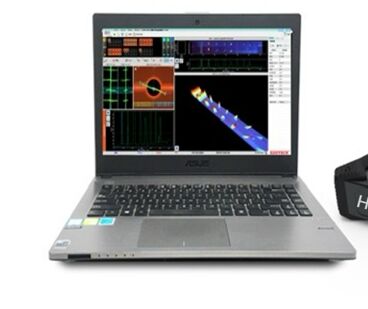

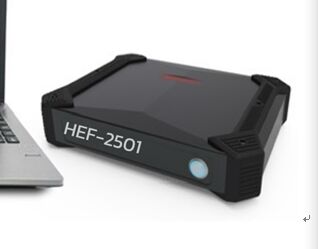

HEF-2501 Thiết bị kiểm tra dòng Eddy 64 kênh có độ nhạy cao với hình ảnh 3D và phát hiện độ sâu vết nứt
Máy phát hiện dòng điện xoáy HEF-2501 là một máy phát hiện dòng điện xoáy đa tần số. Nó có thể phát hiện các khiếm khuyết trong vật liệu kim loại trong thời gian thực và có hiệu quả, phân biệt các loại hợp kim,trạng thái xử lý nhiệt và thay đổi độ dày, vv Các kết quả thử nghiệm thu được bằng cách kết hợp nhiều phương pháp phát hiện có thể tạo điều kiện cho việc phân tích dữ liệu toàn diện và xác minh lẫn nhau của các thanh tra,do đó có được một đánh giá khách quan và đúng hơnNó đặc biệt áp dụng cho thử nghiệm không phá hủy trước khi sử dụng và trong khi sử dụng trong các lĩnh vực như hàng không, hàng không vũ trụ, điện, kỹ thuật hạt nhân, luyện kim, vận chuyển, hóa dầu,và ô tô.
I. Mô tả chức năng
• Kiểm tra dòng điện xoáy 64 kênh
• Kiểm tra đường hàn không hướng
• Chức năng phát hiện độ sâu vết nứt duy nhất;
• Biểu đồ phẳng trở, hiển thị sơ đồ quét cơ sở thời gian, hiển thị chồng chéo cơ sở thời gian, quét dòng eddy II (B / C) và chức năng hiển thị hình ảnh ba chiều;
• Độ phân giải cao và độ nhạy cao;
• Hoạt động đơn giản, với cả giao diện vận hành tiếng Trung và tiếng Anh (tùy chọn);
• Việc thu thập dữ liệu của C-scan view có thể nhanh chóng và hiệu quả phát hiện lỗi và xác định vị trí của chúng.
• Hỗ trợ đo độ dày tường ống mỏng, phát hiện khiếm khuyết bề mặt và đo độ sâu, đo độ dày lớp phủ bề mặt và lớp mạ vật liệu kim loại,và phân loại các vật liệu kim loại khác nhau và độ cứng.
• Nó có 32 đơn vị xử lý (trộn) toàn diện: có khả năng phân tách hoặc ngăn chặn đồng thời nhiều nhóm tín hiệu nhiễu;
•Phương pháp lọc nhiều lần
• Các phương pháp lưu trữ dữ liệu khác nhau
• Nó có chức năng phân tích cấu hình phát hiện đa tần số
• Nó lưu trữ các thông số và dữ liệu phát hiện, và có thể xuất báo cáo dưới dạng PDF, EXCEL, WORD, vv
• Nó có thể lưu trữ / tái tạo hình dạng sóng tín hiệu của toàn bộ quá trình phát hiện
• Nó được trang bị pin lithium tích hợp và có thể làm việc liên tục trong hơn 6 giờ
二,Chỉ số hiệu suất
|
Điểm |
Chỉ số hiệu suất |
|
Số liên kết |
2pcs |
|
Số kênh |
64 Kênh |
|
Loại giao diện thăm dò |
Giao diện LEMO |
|
Tần số |
4 |
|
Tần sốphạm vi |
10Hz️15MHz |
|
Phạm vi điều chỉnh lợi nhuận |
0️90dB,Bước tối thiểu 0,5 dB |
|
Phân phẳng trở ngại |
32pcs |
|
Đơn vị trộn tự động |
32pcs |
|
Bộ lọc vượt cao |
0️500Hz |
|
Bộ lọc thông thấp |
10Hz️10KHz |
|
Bộ lọc kỹ thuật số |
1️100 |
|
Lợi suất phía trước |
10️35dB |
|
Động cơ |
Mức 8 |
|
Phạm vi và đo pha |
Tự động / Hướng tay |
|
Hiển thị bố cục |
Biểu đồ phẳng trở kháng, màn hình đường cong quét cơ sở thời gian, màn hình quét A |
|
Chế độ báo động |
Cảnh báo nửa pha/cảnh báo pha/cảnh báo hộp |
|
Tín hiệu báo động |
Khả năng đầu ra cổng OC của transistor |
|
Chế độ cân bằng |
Số cân bằng điện tử kỹ thuật số |
|
Phương pháp lọc |
ba loại: lọc cao, thấp và lọc kỹ thuật số |
|
Chế độ hiển thị |
Điểm / đường / mờ có thể hiển thị độ sâu nứt tối đa và hiển thị độ sâu nứt trong thời gian thực |
|
Định chuẩn đầu dò |
Nó có chức năng hiển thị hình dạng sóng của tín hiệu tần số cơ bản trước khi phát hiện bằng các dấu hiệu quy mô. |
|
Tỷ lệ gia tăng hai chiều(Y/X) |
0.1 đến 10/0.1 đến 10, trong đó X và Y có thể được đặt riêng biệt |
|
Đường cong hiệu chuẩn |
Độ sâu khiếm khuyết (trọng lượng) - chức năng hiệu chuẩn chiều rộng / chiều rộng Y / đường cong pha |
|
Chức năng mở rộng |
Chơi lại, phân tích và lưu tín hiệu phát hiện dòng điện xoáy |
|
Phân tích dữ liệu |
Tự động tạo báo cáo kiểm tra, bao gồm thông tin kiểm tra, tín hiệu lỗi, vị trí, ngày, nhân viên và các thông số kiểm tra khác |
|
Việc ghi lại và quản lý dữ liệu |
1Hệ thống có thể lưu sơ đồ cơ sở thời gian trở ngại của tín hiệu khiếm khuyết địa phương, tệp hình sóng của tín hiệu khiếm khuyết và cấu hình tham số tương ứng trong quá trình thử nghiệm. 2Hệ thống có thể lưu và phát lại dữ liệu của mỗi hình dạng sóng phát hiện trong thời gian thực, và phân tích các hình dạng sóng tín hiệu được lưu. 3Hệ thống được trang bị thẻ nhớ, có thể mang dữ liệu phát hiện tại chỗ trở lại phòng thí nghiệm để phân tích, tạo điều kiện dễ dàng lưu trữ. |
|
Tương tác giữa con người và máy tính |
Hệ thống có thể tách và phân loại các tín hiệu theo cách thủ công để có được các thông số đặc trưng như kích thước và pha của các loại tín hiệu khác nhau. 2Hệ thống có thể sửa đổi theo cách thủ công sự thay đổi pha của các tín hiệu khác nhau. 3Hệ thống có chức năng hiệu chỉnh kích thước của tín hiệu mẫu tiêu chuẩn. 4Hệ thống có thể thiết lập thời gian thu thập dữ liệu. |
|
Kích thước, trọng lượng |
292 × 214 × 69mm;2.7 kg |
|
Phạm vi nhiệt độ hoạt động |
- 20°C ️+55°C |
|
Nguồn cung cấp điện bên ngoài |
Bộ điều hợp: DC19V, pin lithium sạc lại (14.8V 5.7AH) |
三,Danh sách cấu hình
|
SN. |
Tên |
Thông số kỹ thuật mô hình |
Số lượng |
Đơn vị |
Nhận xét |
|
1 |
Máy phát hiện dòng điện xoáy |
HEF-2501 |
1 |
pc |
|
|
2 |
laptop |
D e l l |
1 |
pc |
|
|
3 |
Máy thăm dò 32 kênh |
Tùy chỉnh |
1 |
pc |
Máy dò phát hiện không hướng |
|
4 |
Máy thăm dò kiểu bút |
EPB2.JO.20 |
1 |
pc |
|
|
5 |
Máy thăm dò kiểu bút cong |
EPB2W.JO.20 |
1 |
pc |
|
|
6 |
Máy thăm dò cạnh |
EPD1.CO.10 |
1 |
pc |
|
|
7 |
Khối thử nghiệm mảng |
Thép không gỉ |
1 |
pc |
|
|
8 |
So sánh các khối thử nghiệm |
thép |
1 |
pc |
|
|
9 |
Array eddy hiện tại bộ điều hợp dây |
LEMO16 lõi -LEMO19 lõi |
1 |
pc |
|
|
10 |
Đường truyền thông |
Cáp mạng |
1 |
pc |
Tiêu hạng 5 |
|
11 |
Bộ điều hợp điện |
DC-19V |
1 |
pc |
|
|
12 |
Hộp dụng cụ |
|
1 |
pc |
|
|
13 |
Chứng chỉ trình độ sản phẩm |
|
1 |
pc |
|
|
14 |
Giấy chứng nhận đảm bảo chất lượng |
|
1 |
pc |
|
|
15 |
Biểu mẫu phản hồi về chất lượng |
|
1 |
pc |
|
|
16 |
Hướng dẫn vận hành thiết bị |
|
1 |
pc |
|
|
17 |
Bản sao lưu phần mềm hệ thống |
ổ đĩa flash tiếng Anh / USB |
1 |
pc |
|
