Thông tin chi tiết sản phẩm:
|
| Tên: | Máy phát hiện lỗi tia X | sử dụng: | Thử nghiệm NDT công nghiệp |
|---|---|---|---|
| Ứng dụng: | Kiểm tra mối hàn bằng tia X | Từ khóa: | Máy phát hiện lỗi tia X |
| Làm nổi bật: | 250KV X-Ray NDT ống gốm,Thiết bị NDT tia X với ống gốm,Thử nghiệm không phá hủy ống X-Ray 250KV |
||

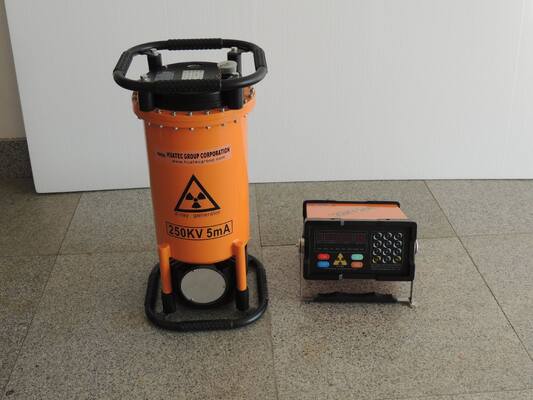

Thiết bị NDT tia X Ống gốm Điện áp 150-250KV
Thiết bị NDT tia X Chủ yếu dùng để phát hiện khuyết tật bên trong phôi (khác với kiểm tra bề mặt bằng MT/PT). Bằng cách xuyên qua phôi và tạo ảnh trên phim hoặc bộ dò, các khuyết tật thể tích như rỗ khí, lẫn xỉ, không chảy, không ngấu và nứt bên trong mối hàn có thể được hiển thị rõ ràng.
Các ngành công nghiệp ứng dụng chính
· Bình áp lực và nồi hơi: Kiểm tra mối hàn dọc/vòng của thân hình trụ, mối hàn ống nối và mối nối đầu là yêu cầu bắt buộc của các tiêu chuẩn như ASME và GB.
· Ngành công nghiệp hóa dầu: kiểm tra tại chỗ mối hàn đường ống và đường ống dẫn dài.
· Hàng không vũ trụ: Kiểm tra tính toàn vẹn cấu trúc của các bộ phận đúc chính xác và cánh tuabin.
· Ngành công nghiệp quân sự và quốc phòng: kiểm tra chất lượng bên trong vỏ đạn và các bộ phận đúc vũ khí.
· Kết cấu thép và đóng tàu: Kiểm tra mẫu mối hàn tấm dày và các bộ phận chịu tải trọng chính.
· Sản xuất ô tô: Sàng lọc khuyết tật bên trong bánh xe hợp kim nhôm và các bộ phận đúc
|
LOẠI MỤC |
XXG2505 |
||
|
Độ dày xuyên thấu tối đa Thép (A3) |
40mm |
||
|
Khoảng cách tiêu điểm |
600mm |
||
|
Thời gian phơi sáng |
5 phút |
||
|
Loại phim |
Thiên Tân II |
||
|
Màn tăng sáng lá chì kép |
0.03 |
||
|
Xử lý phòng tối |
20±2℃ |
||
|
Tráng |
5 phút |
||
|
Độ đen |
1.5 |
||
|
Đầu vào |
Điện áp (V) |
220V±10% 50-60Hz |
|
|
Công suất (KVA) |
2.5 |
||
|
Đầu ra |
Điện áp ống (KVP) |
150-25Cấu trúc mạch |
|
|
Dòng điện ống (mA) |
5 |
||
|
Độ ổn định |
±1% |
||
|
Cách điện bằng khí SF6 Ống |
Tiêu điểm mm2 |
1.Cấu trúc mạchTrọng lượng (kg)20. |
|
|
Góc bức xạ |
40±5° |
||
|
Độ nhạy |
k≤1.8% |
||
|
Chế độ hoạt động |
Hoạt động ngắt quãng, Tỷ lệ thời gian bức xạ trên thời gian làm mát là 1:1Bộ điều khiển tia XKích thước 350× |
||
|
29 0 |
× |
16Trọng lượng (kg)Trọng lượngNhiệt độ làm việckgCấu trúc mạch |
|
|

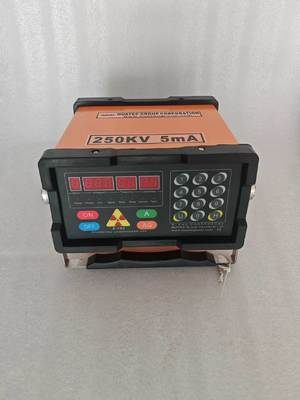

Điều khiển bằng máy tính vi, cấu trúc mô-đun, lời nhắc bằng giọng nói |

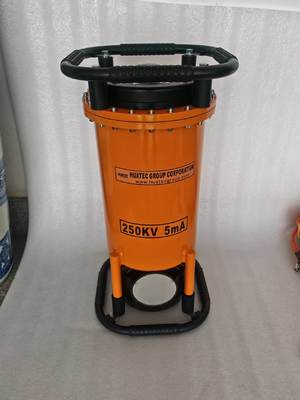

Máy phát tia XLàm mát |
||
|
Làm mát bằng khí cưỡng bức |
Cách điện |
||
|
Cách điện bằng khí SF6 Áp suất làm việc |
|
0.35Mpa-0.45Mpa |
|
|
Kích thước |
320 |
||
|
×32 |
0 |
||
|
× |
650Trọng lượng (kg)30.5kgNhiệt độ làm việc-10℃- +40℃ |
||
|
Đặc điểm: |
◆ Áp dụng điều khiển bằng máy tính vi và cấu trúc mô-đun, với khả năng chống nhiễu mạnh mẽ và tính tự động hóa cao, hiệu suất đáng tin cậy. |
||
|
và |
hiệu suất đáng tin cậy |
||
.
◆ Cài đặt tham số, quy trình làm việc và chỉ báo sự cố sẽ được hiển thị trên màn hình LED..◆ Phím kiểm tra độc lập được thiết kế để kiểm tra máy một cách thuận tiện.◆ Tỷ lệ thời gian bức xạ trên thời gian làm mát là 1:1.◆ Bộ điều khiển có thể tự động nhận dạng loại máy phát tia X.◆ Bảng điều khiển màu chống nước và chống bụi cùng bàn phím âm thanh kỹ thuật số được giới thiệu, giúp các tham số phơi sáng được chọn nhanh chóng và chính xác.◆ Đảm bảo an toàn khi sử dụng thiết bị, thiết bị được lắp đặt thiết bị bảo vệ quá áp, dưới áp, quá dòng, dưới dòng và quá nhiệt.
◆ Một khóa an toàn độc đáo được thiết kế để bảo vệ người vận hành khỏi tác hại của bức xạ.◆ Áp dụng phạm vi giá trị kv rộng hơn, và giải quyết vấn đề khó khăn về phạm vi chụp ảnh ngắn.
◆ Số lần phơi sáng có thể được tích lũy. (Sau khi thiết bị đã sẵn sàng, nhưng trước khi nhấn phím "ON", bạn có thể nhấn phím "A" (phím trì hoãn) ba lần để kiểm tra số lần phơi sáng, và nhấn bất kỳ phím nào để quay lại.)◆ Với đầu ra đèn cảnh báo tia X và đầu nối dây của khóa liên động cửa-máy.
