HD-150 Định vị ống Depth Leak Detector Underground Pipeline Fault Locator

Máy dò tìm vị trí đường ống HD-150

Ứng dụng

Máy dò tìm vị trí và rò rỉ đường ống HD-150 dễ sử dụng. Độ tin cậy và độ chính xác khi dò tìm đã được tăng cường đáng kể. Không cần đào đất, thiết bị này có thể dò tìm vị trí, hướng, độ sâu, điểm rò rỉ một cách tiện lợi và chính xác. Đây là một trong những thiết bị tiên tiến nhất tại Trung Quốc. Nó là thiết bị cần thiết cho việc lắp đặt đường ống, hóa chất, v.v.

Thông số kỹ thuật

   (1)   Thông số bộ phát tín hiệu

    (2) Thông số thiết bị dò tìm

       1. Độ lệch vị trí:  <5cm

       2. Phạm vi dò tìm: < 6m

       3. Độ chính xác tính toán khoảng cách: <0.1% khoảng cách dò tìm

       4. Nguồn điện: Pin sạc 9.6V

       5. Nhiệt độ làm việc: -10c- 50c

       6. Kích thước: 165*110*68mm

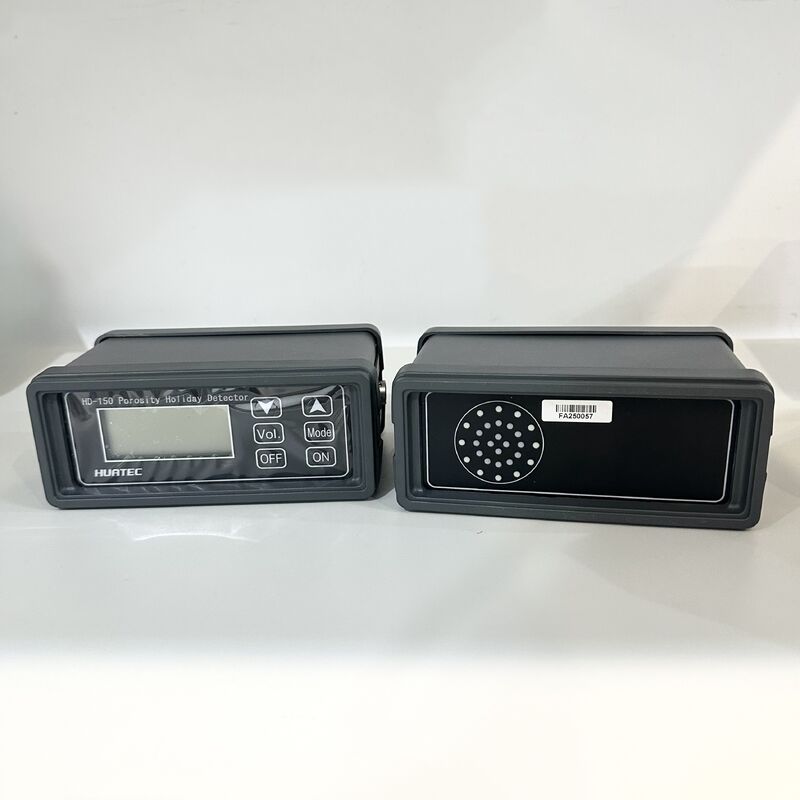

    (3) Thông số thiết bị dò tìm rò rỉ

       1. Độ chính xác dò tìm rò rỉ: >0.5mm2

       2. Nguồn điện: Pin sạc 9.6V

       3. Nhiệt độ làm việc: -10c- 50c

       4. Kích thước: 165*110*68mm

Giới thiệu thiết bị

1. Đặc điểm thiết bị

   (1) Thiết bị này sử dụng thiết kế nhỏ gọn, vận hành bằng bàn phím, đồng thời cải thiện

       độ tin cậy khi sử dụng tại hiện trường.

   (2) Sử dụng bộ lọc kỹ thuật số hoàn toàn, có thể đặt phạm vi điểm rò rỉ, tự động ghi lại

       số lượng điểm rò rỉ. Nó cũng hiển thị khoảng cách giữa các điểm.

   (3) Thiết bị này có hai chế độ dò tìm giá trị đỉnh và giá trị không, đồng thời tự động thay đổi. Nó sẽ tự động tắt nguồn khi pin của bộ phát yếu. Nó sẽ gửi

tín hiệu nhắc nhở đến bộ thu tự động. Nó sẽ lưu dữ liệu khi tắt nguồn.

   (4) Thiết bị này có thể dò tìm điện trở giữa đường ống và mặt đất, xuất tín hiệu để điều chế báo động, khả năng chống nhiễu sẽ được tăng cường. Bộ phát sẽ tự động điều chỉnh

với khoảng cách dò tìm. Nó sẽ tự động tắt nguồn sau khi dò tìm. Nó tiết kiệm đáng kể tài nguyên.

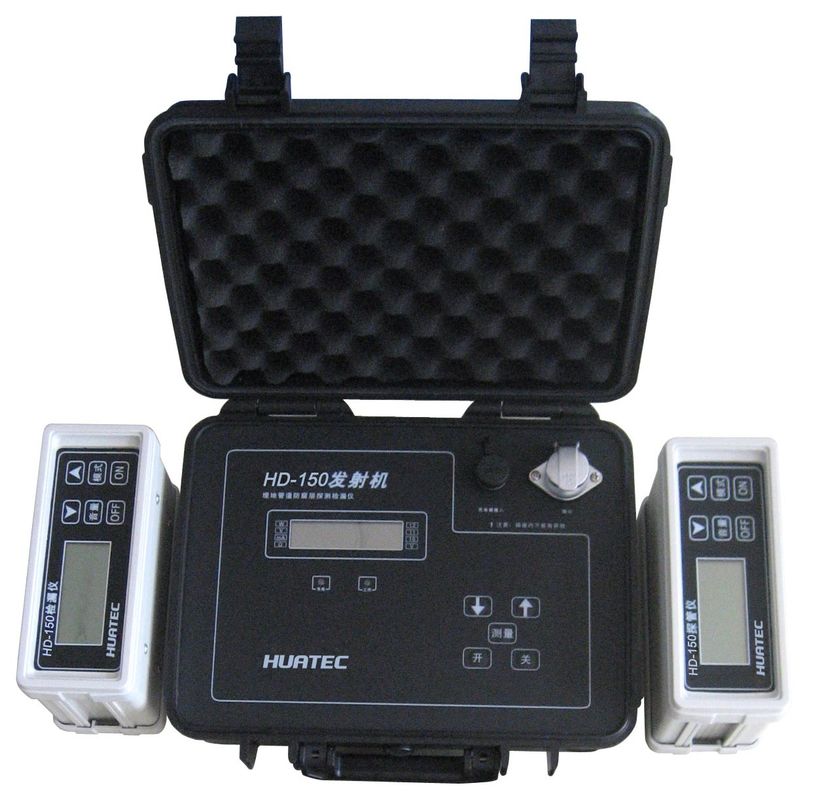

2. Giới thiệu hệ thống thiết bị

 Thiết bị kiểm tra tình trạng chống ăn mòn bên ngoài đường ống nhúng HD-150 bao gồm chủ yếu

 bộ phát tín hiệu, thiết bị dò tìm, thiết bị dò tìm rò rỉ và các phụ kiện khác.

 Thiết bị này sử dụng thiết kế nhỏ gọn, chống ẩm và chống bụi, đồng thời cải thiện độ tin cậy khi sử dụng tại hiện trường.

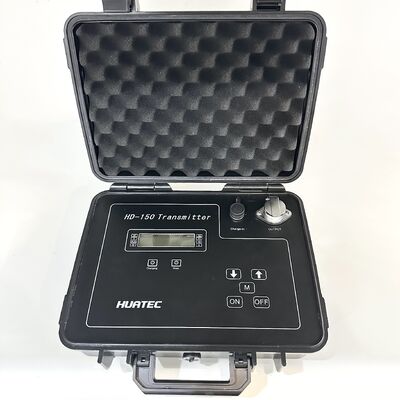

(1)  Chức năng bộ phát tín hiệu: Dùng để phát sóng Hertzian tần số cụ thể, thường

     được sử dụng cùng với bộ thu. Nó có thể dò tìm tiện lợi và chính xác vị trí,

     hướng, độ sâu, điểm rò rỉ.

(2) Chức năng thiết bị dò tìm: Thiết bị dò tìm được sử dụng để dò tìm vị trí đường ống,

     hướng, độ sâu. Nó cũng có thể dò tìm chiều dài đường ống với thiết bị tính toán khoảng cách.
